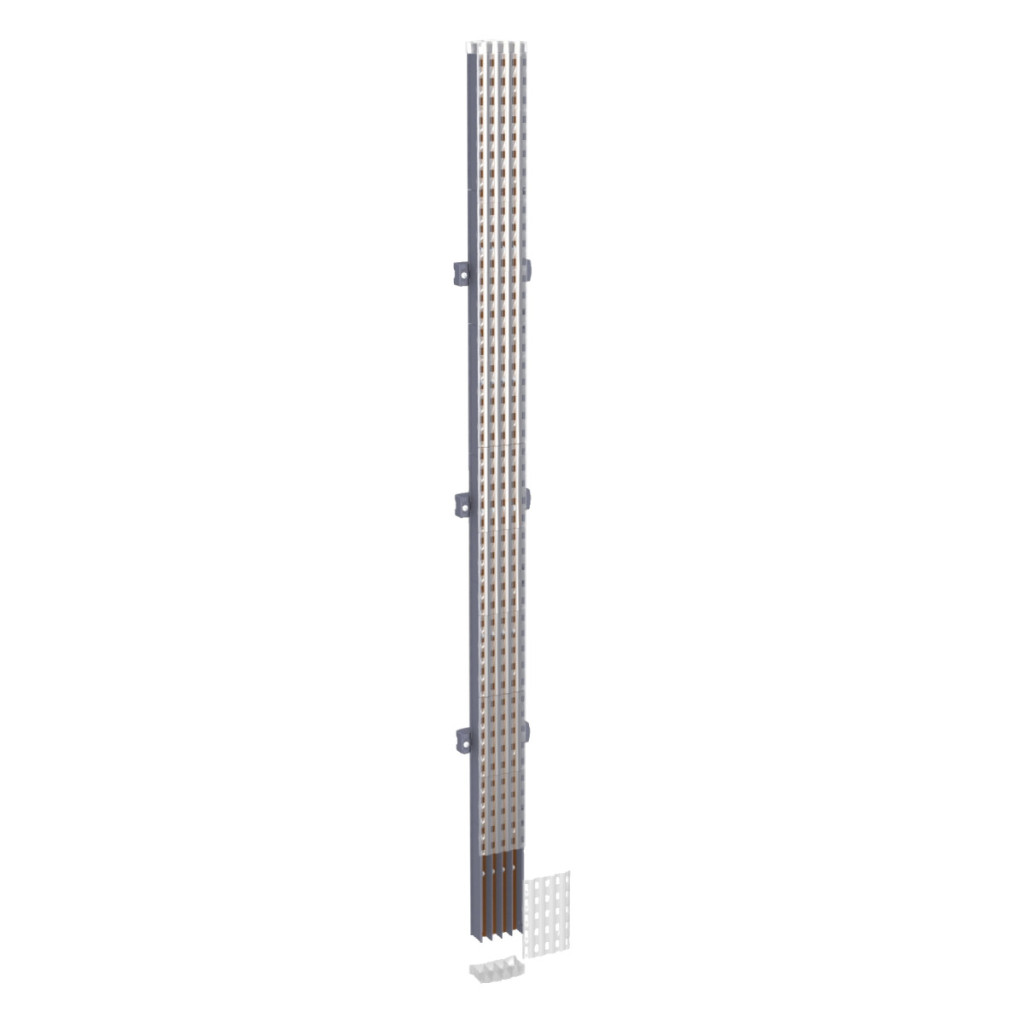

Barele colectoare izolate din seria Schneider Electric Linergy BW oferă o soluție excelentă pentru alimentarea eficientă și sigură cu energie electrică a sistemelor electrice industriale și comerciale. Barele colectoare Powerclip LVS04119 3P, 630A, cu montare verticală, se potrivesc perfect cu sistemele de distribuție PrismaSeT G și PrismaSeT P, asigurând o conexiune electrică stabilă și sigură. Această bară colectoare izolată, special concepută, cu lungimea de 1400 mm, oferă flexibilitate maximă în opțiunile de instalare. Poate fi utilizată în aparate de comutație cu lățimea de 650 mm, tablouri de distribuție cu lățimea de 600 mm, montate pe podea sau pe perete. Punctele de conectare cu filet M6, distanțate la intervale de 25 mm, permit o conectare precisă și stabilă. Produsul este proiectat pentru instalare verticală în spate, maximizând spațiul disponibil în interiorul dulapului de distribuție. Bara colectoare Schneider Electric LVS04119 Linergy BW are caracteristici electrice remarcabile: tensiune nominală de izolare de 1000 V c.a., tensiune nominală de rezistență la impulsuri de 8 kV, curent nominal de funcționare de 630 A, curent nominal de rezistență pe termen scurt de 25 kA 1 secundă și curent de scurtcircuit de vârf de 52,5 kA. Oferă o valoare de 625.000 kA²s la activarea I²t. Robustețea mecanică a fost, de asemenea, un factor cheie în proiectarea produsului, după cum demonstrează conformitatea sa cu testele seismice 2,5G conform standardului IEC 60068-2-57. Dimensiunile fizice ale barei colectoare Linergy BW sunt: 1400 mm lungime, 85 mm înălțime și 80 mm adâncime. În ciuda designului său compact, produsul este capabil să suporte curentul admisibil maxim de 630 A, ceea ce îl face o soluție ideală pentru aplicații industriale grele. Bara colectoare îndeplinește cerințele de proiectare ale sistemelor moderne de distribuție și respectă, de asemenea, cerințele standardelor IEC 61439-1 și IEC 61439-2. Certificarea ASTA este o dovadă suplimentară a calității și fiabilității ridicate ale produsului. Bara colectoare Schneider Electric LVS04119 Linergy BW este recomandată în special pentru sistemele de distribuție a energiei electrice din instalații industriale, clădiri comerciale, centre de date și infrastructuri critice, unde fiabilitatea operațională ridicată, capacitatea de încărcare adecvată și conformitatea cu standardele sunt cerințe esențiale. Produsul este compatibil cu sistemele de distribuție PrismaSeT, fiind alegerea perfectă pentru utilizatorii care dispun deja de infrastructura Schneider Electric. Poate fi utilizat în mod eficient atât în instalații noi, cât și în renovări, unde este necesară o soluție profesională, durabilă și fiabilă.
Schneider Electric PrismaSeT - LVS04119 - Bară colectoare compactă Powerclip 630A 3P lungime=1400 date tehnice
Caracteristici generale
Familia de produse: Linergy
Tipul produsului: Bară colectoare izolată
Denumirea produsului: Linergy BW
Compatibilitate: Tablou de distribuție PrismaSeT G, Tablou de distribuție PrismaSeT P
Protecție IP: IPxx B
Descriere bară colectoare: Bară colectoare izolată
Cantitate per set: 1 bucată
Caracteristici de instalare și mecanice
Poli: 3P
Direcție de instalare: Verticală, poziție de funcționare: spate
Descrierea instalării: Comutator cu lățimea de 650 mm, tablou de distribuție montat pe podea cu lățimea de 600 mm, tablou de distribuție montat pe perete cu lățimea de 600 mm
Lungime: 1400 mm
Înălțime: 85 mm
Adâncime: 80 mm
Tip conexiune șină: orificiu filetat M6
Distanță conexiune: La fiecare 25 mm
Caracteristici electrice
Tensiune nominală de izolație [Ui]: 1000 V c.a.
Tensiune nominală de rezistență la impulsuri [Uimp]: 8 kV
Curent nominal de funcționare [Ie]: 630 A
Curent nominal de rezistență pe termen scurt [Icw]: 25 kA (1 s)
Curent nominal de scurtcircuit de vârf [Ipk]: 52,5 kA
I²t la activare: 625000 kA².s
Curent admisibil: 630 A
Standarde și certificări
Standarde: IEC 61439-2, IEC 61439-1
Certificări de produs: ASTA
Robustețe mecanică: Teste seismice - 2,5G conform IEC 60068-2-57
