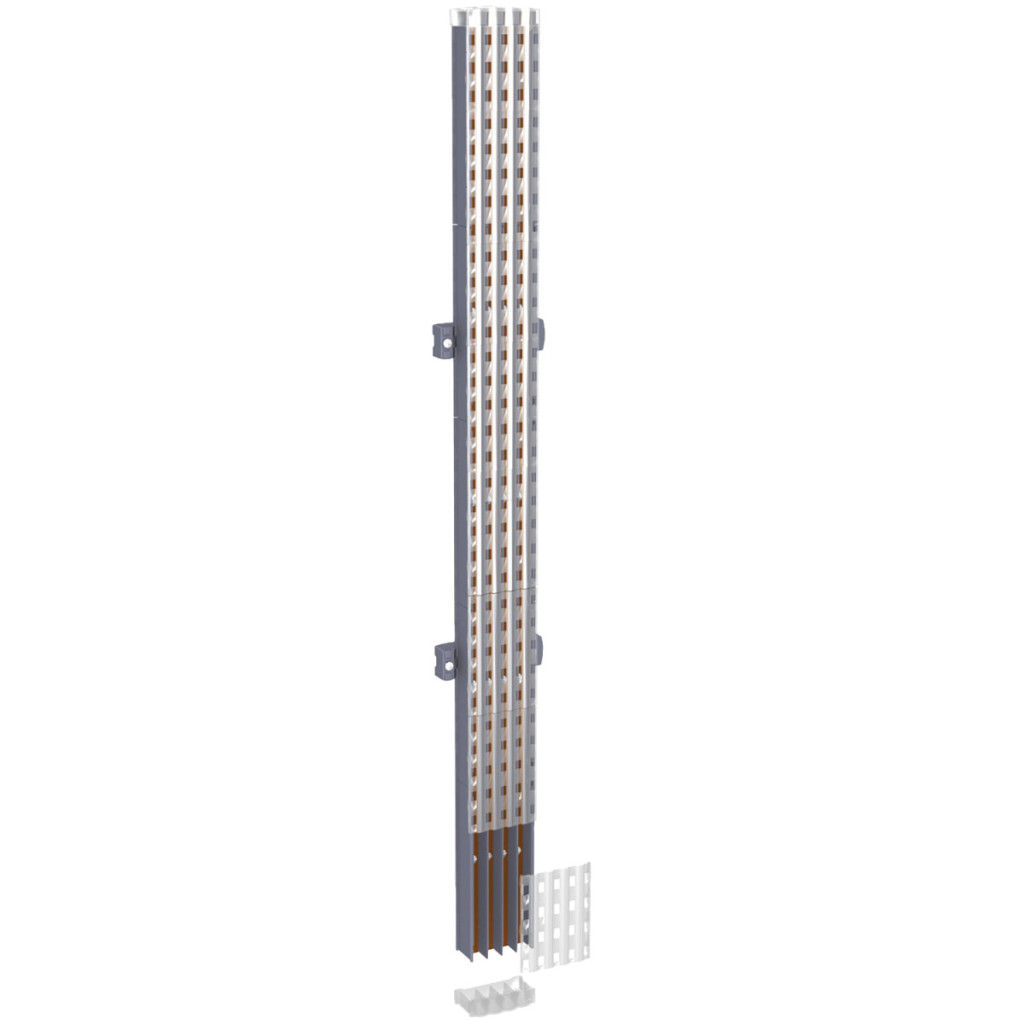

Schneider Electric Linergy BW LVS04121 este o bară colectoare izolată de înaltă calitate, care oferă soluția perfectă pentru sistemele profesionale de distribuție. Această bară colectoare cu 4 poli, orientată vertical, cu lungimea de 1000 mm, asigură performanțe și fiabilitate optime la un curent nominal de funcționare de 160 A. Seria de bare colectoare Linergy BW a fost special concepută pentru dulapurile de distribuție Schneider Electric PrismaSeT G și PrismaSeT P, asigurând compatibilitate perfectă cu aceste sisteme. Tensiunea nominală de izolare de 750 V c.a. și tensiunea de impuls de 8 kV garantează o funcționare sigură chiar și în condiții extreme. Produsul are parametri tehnici deosebit de impresionanți: poate rezista la un curent de scurtcircuit de 10 kA timp de 1 secundă, în timp ce capacitatea sa maximă de rezistență ajunge la 30 kA. Valoarea de activare I²t este de 100.000 kA².s, ceea ce oferă o protecție remarcabilă pentru sistem. Designul precis al barei colectoare Linergy BW LVS04121 permite o distribuție eficientă și sigură a energiei. Găurile filetate M6 cu distanțe de conectare de 25 mm oferă opțiuni flexibile de instalare. Produsul are o înălțime de 85 mm și o adâncime de 45 mm, fiind ideal pentru instalarea în dulapuri de distribuție și conducte de diferite dimensiuni. Poate fi instalat în dulapuri de comutație cu lățimea de 650 mm, dulapuri de distribuție cu lățimea de 600 mm, montate pe podea sau pe perete, și conducte cu lățimea de 300 mm, montate pe podea sau pe perete. Standardul tehnic ridicat al barei colectoare Schneider Electric Linergy BW LVS04121 este confirmat și de conformitatea sa cu standardele internaționale. Produsul este fabricat în conformitate cu standardele IEC 61439-1 și IEC 61439-2 și este certificat ASTA. Robustețea mecanică a produsului este remarcabilă: pe baza testelor seismice 2.5G, armarea structurală este conformă cu standardul IEC 60068-2-57, ceea ce asigură o stabilitate excepțională chiar și în zonele predispuse la cutremure. Busbara Linergy BW LVS04121 nu este, așadar, doar un simplu element de transport al curentului, ci o soluție profesională, fiabilă și sigură, care reprezintă alegerea perfectă pentru sistemele industriale și comerciale de distribuție a energiei electrice.
Schneider Electric PrismaSeT - LVS04121 - Bară colectoare compactă Powerclip 160A 4P lungime=1000 date tehnice
Caracteristici produs
Familia de produse: Linergy
Denumirea produsului: Linergy BW
Tipul produsului: Bară colectoare
Descriere: Bară colectoare izolată
Număr de poli: 4P
Caracteristici electrice
Tensiune nominală de izolare [Ui]: 750 V c.a.
Tensiune nominală de rezistență la impuls [Uimp]: 8 kV
Curent nominal de funcționare [Ie]: 160 A
Curent nominal de rezistență pe termen scurt [Icw]: 10 kA (1 s)
Curent nominal de rezistență dinamică [Ipk]: 30 kA
I²t la activare: 100000 kA².s
Curent admisibil: 160 A
Caracteristici fizice
Lungime: 1000 mm
Înălțime: 85 mm
Adâncime: 45 mm
Tip conexiune bară colectoare: Gaură filetată M6
Distanță conexiune: La fiecare 25 mm
Compatibilitate
Gamă de produse compatibile: Dulap de distribuție PrismaSeT G, dulap de distribuție PrismaSeT P
Instrucțiuni de instalare
Direcție de instalare: Verticală, poziție de funcționare: spate
Opțiuni de instalare: Dulap de comutare - lățime 650 mm, Dulap de podea - lățime 600 mm, Dulap de perete - lățime 600 mm, Canal de podea - lățime 300 mm, Canal de perete - lățime 300 mm, Dulap pachet
Standarde și certificări
Standarde: IEC 61439-1, IEC 61439-2 Certificări de produs: ASTA Robustețe mecanică: Teste seismice de întărire structurală - 2,5G în conformitate cu IEC 60068-2-57
