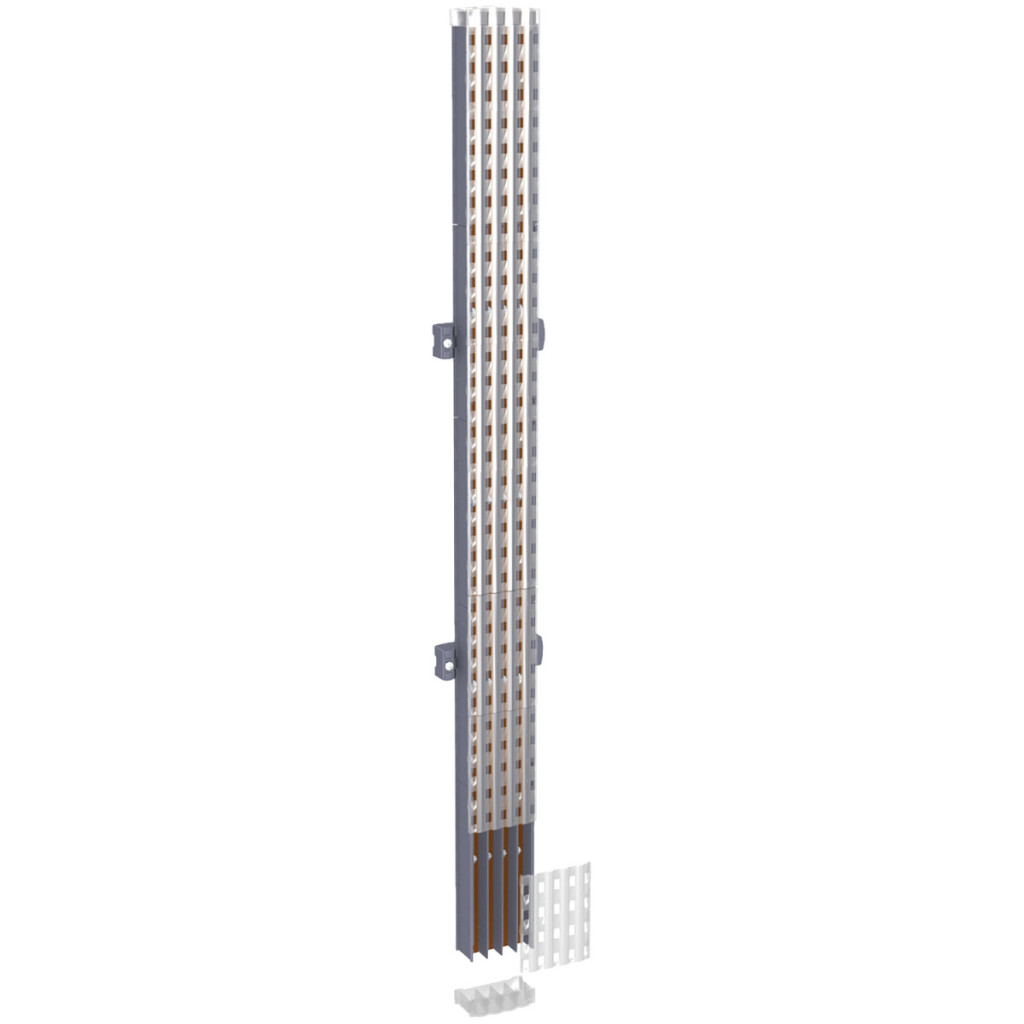

Bară colectoare izolată LVS04122 din gama de produse Linergy BW de la Schneider Electric oferă o soluție extrem de fiabilă pentru distribuția energiei electrice. Această bară colectoare compactă, cu 4 poli, montată vertical, cu o lungime de 1000 mm, este proiectată pentru un curent nominal de funcționare de 250 A, ceea ce o face alegerea ideală pentru carcasele de comutație PrismaSeT G și PrismaSeT P. Bara colectoare izolată Linergy BW are proprietăți electrice remarcabile. Are o tensiune nominală de izolație (Ui) de 750 V c.a. și o tensiune nominală de impuls (Uimp) de 8 kV, asigurând o funcționare sigură chiar și în condiții extreme. Produsul poate rezista la un curent nominal de scurtă durată (Icw) de 13 kA timp de 1 secundă, în timp ce curentul nominal de scurtcircuit dinamic (Ipk) este de 30 kA. Valoarea I²t în timpul activării este de 169000 kA².s, ceea ce oferă proprietăți excelente de protecție în dulapurile de distribuție. În ceea ce privește designul tehnic, bara colectoare Linergy BW are o înălțime de 85 mm, o adâncime de 45 mm și găuri filetate M6 pentru conectare. Punctele de conectare sunt distanțate la intervale de 25 mm pe întreaga lungime de 1000 mm, ceea ce permite o utilizare extrem de flexibilă. Produsul are un grad de protecție IPxx B, care oferă o protecție adecvată într-un mediu industrial standard. Șina colectoare LVS04122 este compatibilă cu tipurile de aparate de comutație PrismaSeT G și PrismaSeT P și poate fi instalată în dulapuri de diferite dimensiuni: dulapuri rack cu lățimea de 650 mm, dulapuri de podea cu lățimea de 600 mm sau dulapuri montate pe perete cu lățimea de 600 mm. Produsul este conform cu standardele IEC 61439-1 și IEC 61439-2 și are certificarea de produs ASTA. Robustețea sa mecanică este verificată prin teste seismice, cu o armare structurală de 2,5G în conformitate cu IEC 60068-2-57. Barele colectoare Schneider Electric LVS04122 Linergy BW sunt fabricate din piese din plastic fără halogeni și sunt produse într-un design fără PVC și silicon, ceea ce poate fi un factor important în medii de aplicare speciale. Produsul este recomandat pentru construcția de sisteme profesionale de distribuție electrică, unde fiabilitatea, siguranța și conformitatea cu standardele sunt importante.
Schneider Electric PrismaSeT - LVS04122 - Bară colectoare compactă Powerclip 250A 4P lungime=1000 date tehnice
Informații generale
Familia de produse: Linergy
Tipul produsului: Bară colectoare (Busbar)
Denumirea produsului: Linergy BW
Compatibilitate: Dulapuri de distribuție PrismaSeT G și PrismaSeT P
Protecție IP: IPxx B
Descriere: Bară colectoare izolată
Cantitate în stoc: 1 buc.
Caracteristici tehnice
Număr de poli: 4P
Direcție de instalare: Verticală, poziție de funcționare: spate
Opțiuni de instalare: Dulap rack - lățime 650 mm, Dulap vertical - lățime 600 mm, Dulap montabil pe perete - lățime 600 mm
Tensiune nominală de izolare [Ui]: 750 V c.a.
Tensiune nominală de impuls [Uimp]: 8 kV
Curent nominal de funcționare [Ie]: 250 A
Curent nominal de rezistență pe termen scurt [Icw]: 13 kA (1 s)
Curent nominal de scurtcircuit dinamic [Ipk]: 30 kA
I²t la activare: 169000 kA².s
Curent admisibil: 250 A
Caracteristici fizice
Lungime: 1000 mm
Înălțime: 85 mm
Adâncime: 45 mm
Tip conexiune bară colectoare: Gaură filetată M6
Distanță de conectare: La fiecare 25 mm
Conformități și certificări
Standarde: IEC 61439-1, IEC 61439-2
Certificări de produs: ASTA
Robustețe mecanică: Teste seismice de întărire structurală - 2,5G conform IEC 60068-2-57
