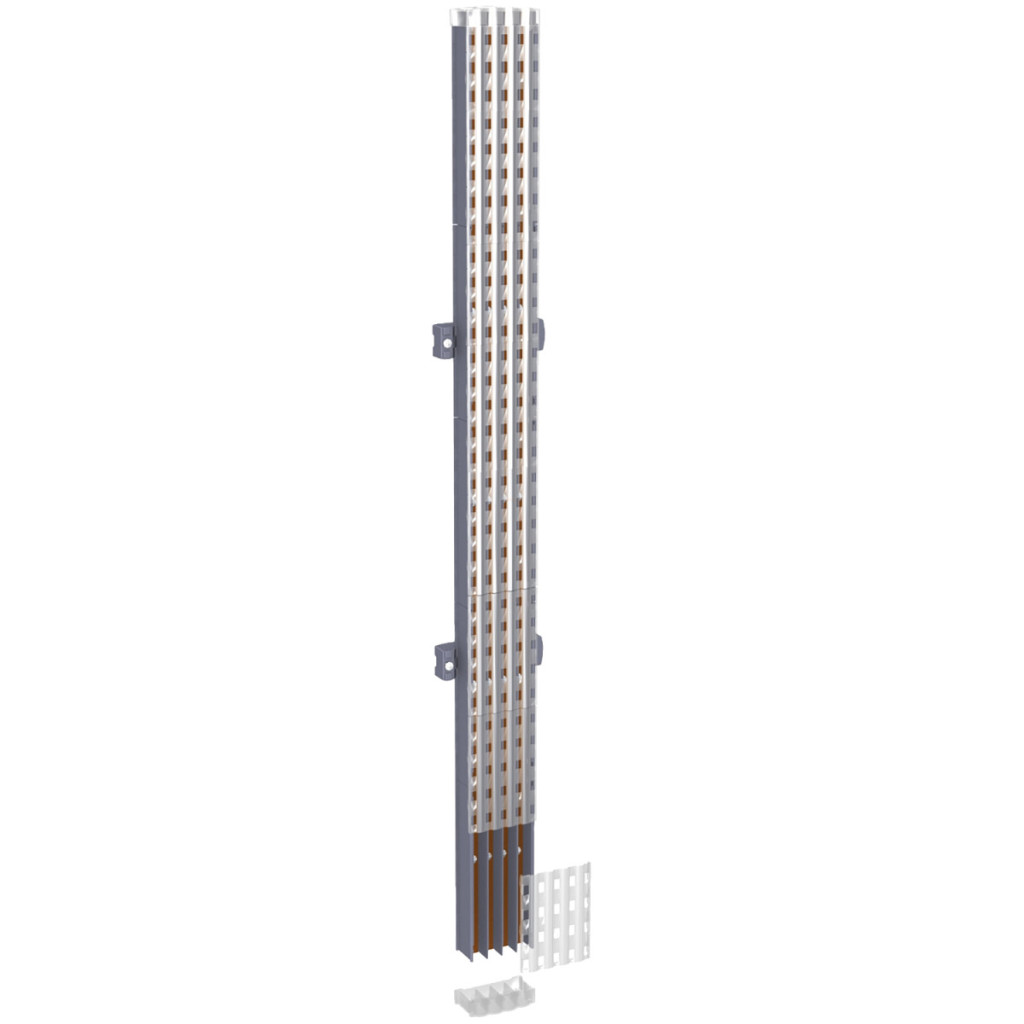

Sistemul de bare colectoare izolate Schneider Electric Linergy BW LVS04123, cu 4 poli (4P) și 400 A, este o alegere excelentă pentru sistemele profesionale de distribuție electrică. Această bară colectoare dispusă vertical, cu lungimea de 1000 mm, asigură o distribuție fiabilă a energiei electrice în sistemele electrice mai mari, iar izolația sa oferă siguranță maximă în timpul instalării și utilizării. Bară colectoare Linergy BW oferă o compatibilitate excelentă cu gama de produse Schneider Electric PrismaSeT, inclusiv carcasele PrismaSeT G și PrismaSeT P. Produsul poate fi instalat într-un dulap cu lățimea de 650 mm, precum și într-un dulap de distribuție cu lățimea de 600 mm, montat pe podea sau pe perete. Bară colectoare poate fi montată în poziție posterioară, în poziție verticală de funcționare, asigurând o utilizare optimă a spațiului în dulapul de distribuție. Bară colectoare izolată Linergy BW LVS04123 are parametri electrici remarcabili. Are o tensiune nominală de izolație (Ui) de 750 V c.a. și o tensiune nominală de rezistență la impuls (Uimp) de 8 kV. În plus față de un curent nominal de funcționare de 400 A, poate rezista și la un curent de scurtcircuit (Icw) de 20 kA timp de 1 secundă, în timp ce vârful curentului dinamic nominal (Ipk) este de 52,5 kA. Valoarea I²t de activare este de 400.000 kA².s, ceea ce asigură o rezistență remarcabilă la scurtcircuit. Bara colectoare are un pas de 25 mm, ceea ce permite amplasarea flexibilă a componentelor, cu orificii filetate M6 pentru o conexiune stabilă. Bara colectoare are o lungime de 1000 mm, o înălțime de 85 mm și o adâncime de 45 mm, fiind ideală pentru utilizarea în dulapuri de distribuție compacte. Bara colectoare Schneider Electric Linergy BW LVS04123 reprezintă calitate înaltă, precum și fiabilitate și siguranță. Produsul este conform cu standardele IEC 61439-1 și IEC 61439-2 și are certificarea de produs ASTA. Robustețea sa mecanică este dovedită de conformitatea cu testele seismice 2,5G conform IEC 60068-2-57, ceea ce garantează o funcționare fiabilă chiar și în condiții extreme. Această bară colectoare este recomandată în special pentru instalații industriale, clădiri comerciale și medii în care distribuția fiabilă a energiei electrice este esențială.
Date tehnice Linergy BW LVS04123
Caracteristici principale
Familia de produse: Linergy
Denumirea produsului: Linergy BW
Tipul produsului: Bară colectoare
Descriere: Bară colectoare izolată
Număr de poli: 4P
Compatibilitate: Carcase PrismaSeT G și PrismaSeT P
Caracteristici electrice
Curent nominal de funcționare [Ie]: 400 A
Tensiune nominală de izolare [Ui]: 750 V c.a.
Tensiune nominală de impuls [Uimp]: 8 kV
Curent nominal de scurtă durată [Icw]: 20 kA (1 s)
Vârf de curent dinamic nominal [Ipk]: 52,5 kA
I²t la activare: 400000 kA².s
Curent admisibil: 400 A
Caracteristici mecanice
Direcție de instalare: Verticală, poziție de operare în spate
Opțiuni de instalare: Dulap - lățime 650 mm; Dulap de podea - lățime 600 mm; Dulap de perete - lățime 600 mm
Lungime: 1000 mm
Înălțime: 85 mm
Adâncime: 45 mm
Tip conexiune bară colectoare: Gaură filetată M6
Distanță conexiune: Conexiune la fiecare 25 mm
Protecție IP: IPxx B
Standarde și certificări
Standarde: IEC 61439-1, IEC 61439-2
Certificări de produs: ASTA
Robustețe mecanică: Teste seismice, armare structurală - 2,5G conform IEC 60068-2-57
