Gama de produse Schneider Electric Linergy BW LVS04126 de sisteme de bare colectoare izolate este special concepută pentru dulapuri de distribuție electrică, oferind o soluție excelentă pentru proiectarea în siguranță a circuitelor de curent înalt. Acest sistem compact de bare colectoare izolate, cu 4 poli, care poate fi instalat vertical, se potrivește perfect în dulapurile de distribuție PrismaSeT G și PrismaSeT P, fiind alegerea ideală pentru distribuția energiei electrice în clădiri industriale și comerciale. Barele colectoare izolate Linergy BW LVS04126 sunt proiectate pentru un curent nominal de funcționare de 160 A, care îndeplinește cerințele chiar și ale celor mai exigente sisteme de distribuție electrică. Sistemul are o tensiune nominală de izolare de 750 V c.a. și o tensiune nominală de rezistență la impulsuri de 8 kV, asigurând o funcționare sigură chiar și în condiții extreme. Modelul LVS04126 oferă performanțe remarcabile la scurtcircuit, cu un curent nominal de scurtă durată de 10 kA timp de 1 secundă și o rezistență la curent de vârf de 30 kA, ceea ce îl face deosebit de potrivit pentru utilizarea în medii industriale. Sistemul de bare colectoare Schneider Electric LVS04126 are o lungime de 1400 mm, o înălțime de 85 mm și o adâncime de 45 mm și, în ciuda dimensiunilor sale compacte, oferă performanțe electrice excelente. Șinele au orificii filetate M6 pentru conexiuni, care sunt distanțate la 25 mm pentru o instalare ușoară. Acest design permite integrarea ușoară a sistemului în dulapuri de distribuție de diferite dimensiuni și tipuri, inclusiv dulapuri cu lățimea de 650 mm, dulapuri de podea cu lățimea de 600 mm și tablouri de distribuție montate pe perete cu lățimea de 600 mm. Produsul este conform cu standardele IEC 61439-1 și IEC 61439-2 și are certificarea ASTA, care dovedește conformitatea sa cu cerințele de înaltă calitate și siguranță. O altă caracteristică demnă de menționat este consolidarea structurală conform testului seismic 2,5G, în conformitate cu IEC 60068-2-57, care crește fiabilitatea produsului chiar și în condiții speciale de instalare.

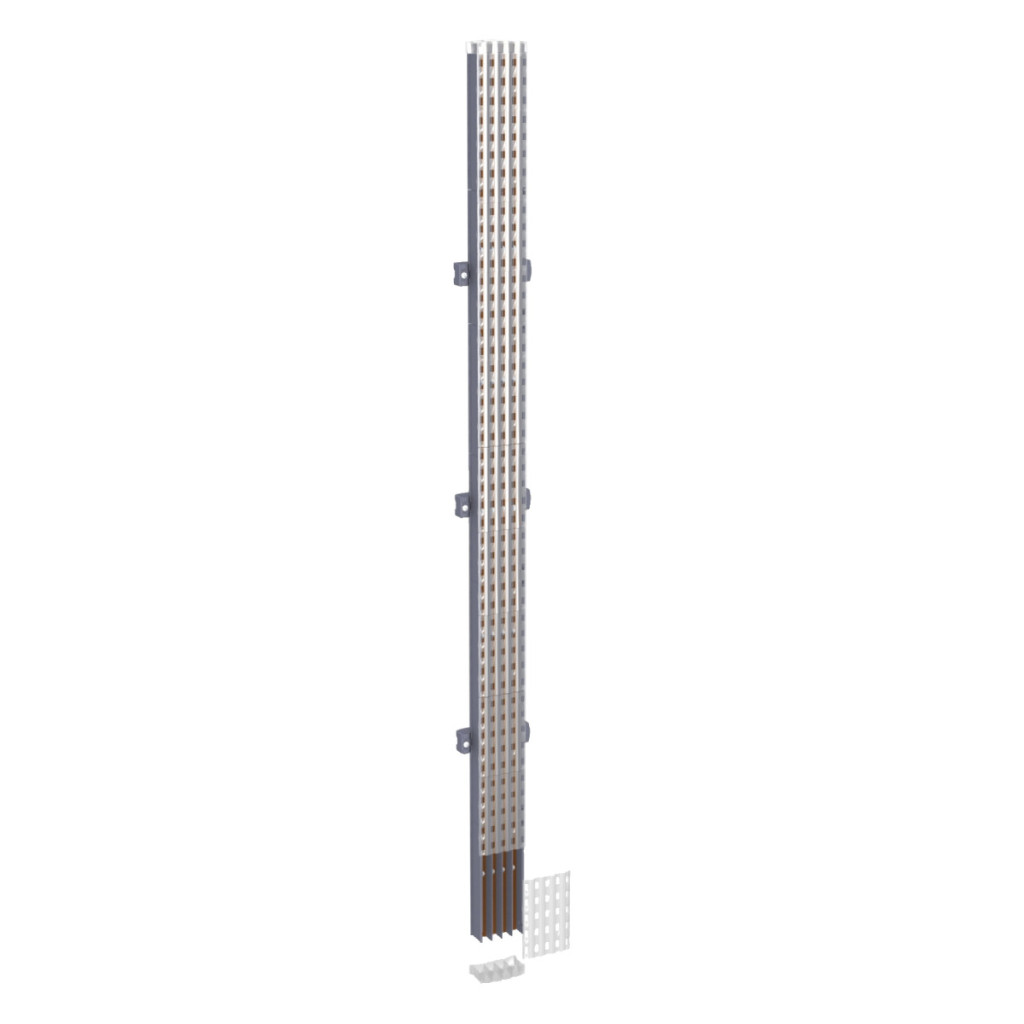

Schneider Electric PrismaSeT - LVS04126 - Bară colectoare compactă Powerclip 160A 4P lungime=1400 date tehnice
Date generale
Familia de produse: Linergy
Tipul produsului: Bară colectoare
Denumirea produsului: Linergy BW
Sisteme compatibile: Dulapuri de distribuție PrismaSeT G și PrismaSeT P
Protecție IP: IPxx B
Caracteristică bară colectoare: Bară colectoare izolată
Ambalare: 1 bucată
Caracteristici tehnice
Poli: 4P
Direcție de instalare: Verticală, poziție de funcționare: spate
Opțiuni de instalare: dulap cu lățimea de 650 mm, dulap de podea cu lățimea de 600 mm, dulap de perete cu lățimea de 600 mm
Tensiune nominală de izolare [Ui]: 750 V c.a.
Tensiune nominală de impuls [Uimp]: 8 kV
Curent nominal de funcționare [Ie]: 160 A
Curent nominal de scurtă durată [Icw]: 10 kA (1 s)
Curent nominal de vârf admisibil [Ipk]: 30 kA
I²t la activare: 100000 kA².s
Curent admisibil: 160 A
Parametri fizici
Lungime: 1400 mm
Înălțime:85 mm
Adâncime: 45 mm
Tip conexiune bară colectoare: orificiu filetat M6
Distanță conexiune: la fiecare 25 mm
Certificate și conformitate
Standarde: IEC 61439-1, IEC 61439-2
Certificări de produs: ASTA
Robustețe mecanică: Testare seismică a armăturii structurale - 2,5G în conformitate cu IEC 60068-2-57
