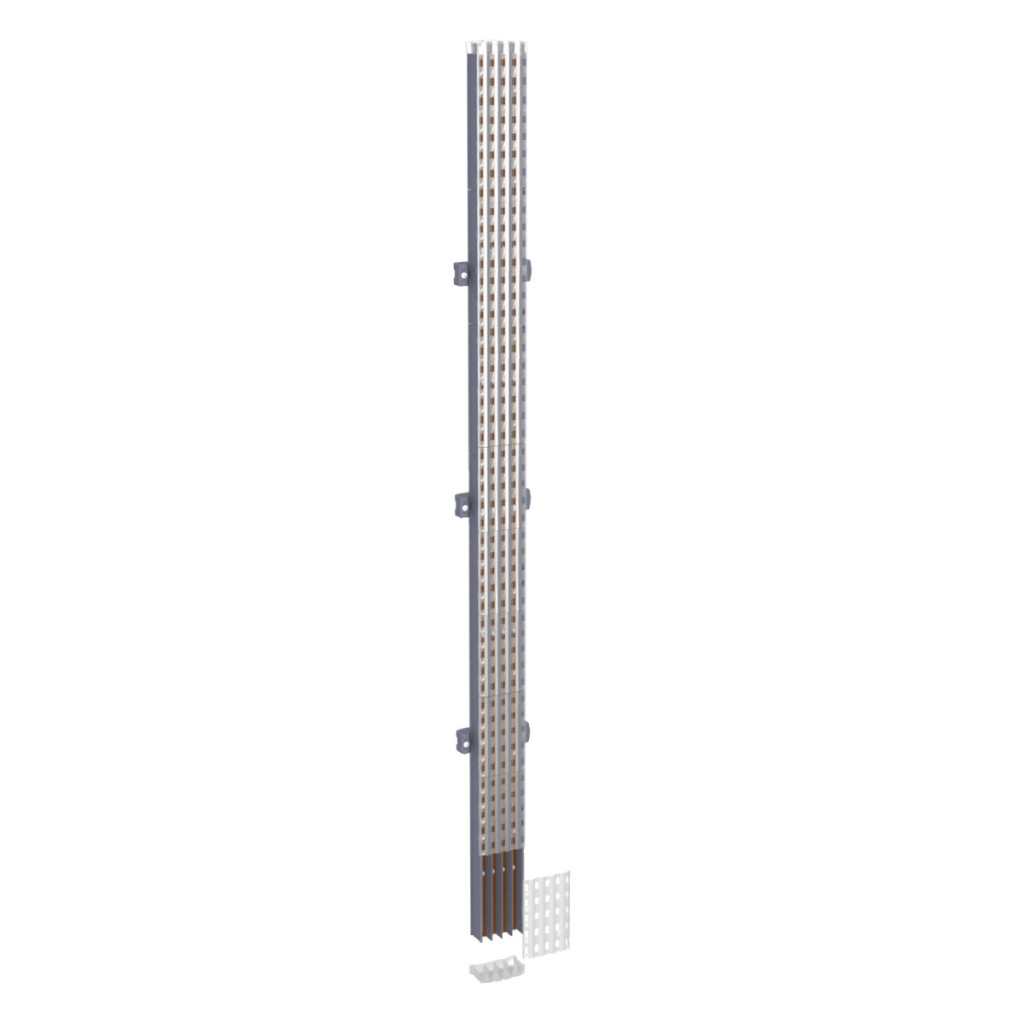

Bară colectoare izolată LVS04127, parte a gamei de produse Schneider Electric Linergy BW, este o soluție profesională pentru sistemele industriale și comerciale de distribuție electrică. Această bară colectoare verticală cu 4 poli, cu o sarcină de 250 A și o lungime de 1400 mm, este alegerea ideală pentru dulapurile de distribuție PrismaSeT G și PrismaSeT P, asigurând o alimentare cu energie electrică fiabilă și sigură. Bara colectoare LVS04127 este destinată în principal utilizării în sisteme electrice din instalații industriale, clădiri comerciale și instituții publice cu cerințe de putere mai mari, unde o alimentare stabilă cu energie electrică și o capacitate de încărcare adecvată sunt esențiale. Produsul este compatibil cu dulapuri de comutație cu lățimea de 650 mm și dulapuri de distribuție cu lățimea de 600 mm, montate pe podea sau pe perete, ceea ce îl face flexibil pentru utilizare într-o varietate de medii de instalare. Pasul de conectare de 25 mm și orificiile filetate M6 asigură o instalare ușoară și sigură. În ceea ce privește parametrii tehnici, bara colectoare Linergy BW LVS04127 are o tensiune nominală de izolare (Ui) de 750 V c.a., o tensiune nominală de impuls (Uimp) de 8 kV și un curent nominal de funcționare (Ie) de 250 A. De remarcat în mod special este performanța produsului în cazul unui scurtcircuit: curent nominal de rezistență pe termen scurt de 13 kA (1 secundă), curent nominal dinamic de scurtcircuit de 30 kA și valoare I²t de comutare de 169.000 kA²s. Aceste valori asigură funcționarea fiabilă a barei colectoare chiar și în condiții de sarcină extremă și o rezistență suficientă la perturbațiile rețelei și la scurtcircuite. Dimensiunile fizice ale produsului LVS04127 sunt potrivite pentru dulapurile de distribuție standard: 1400 mm lungime, 85 mm înălțime și 45 mm adâncime. Bara colectoare este fabricată în conformitate cu standardele IEC 61439-1 și IEC 61439-2, are certificare de produs ASTA și rezistă la teste seismice de 2,5G în conformitate cu IEC 60068-2-57. Această construcție robustă este deosebit de avantajoasă în mediile de instalare în care rezistența mecanică și rezistența la vibrații sunt aspecte importante, cum ar fi instalațiile industriale sau zonele seismice active.
Schneider Electric PrismaSeT - LVS04127 -Bară colectoare compactă Powerclip 250A 4P lungime=1400 date tehnice
Caracteristici principale
Familia de produse: Linergy
Tipul produsului: Bară colectoare
Denumirea produsului: Linergy BW
Compatibilitate: Dulapuri de distribuție PrismaSeT G și PrismaSeT P
Grad de protecție: IPxx B
Descriere: Bară colectoare izolată
Detalii tehnice
Număr de poli: 4P
Direcție de instalare: Verticală, poziție de funcționare: spate
Descriere instalare: Dulap de comutație - lățime 650 mm, Dulap de distribuție cu montare pe podea - lățime 600 mm, Dulap de distribuție cu montare pe perete - lățime 600 mm
Tensiune nominală de izolare [Ui]: 750 V c.a.
Tensiune nominală de rezistență la impulsuri [Uimp]: 8 kV
Curent nominal de funcționare [Ie]: 250 A
Curent nominal de rezistență pe termen scurt [Icw]: 13 kA (1 s)
Curent nominal de scurtcircuit dinamic [Ipk]: 30 kA
I²t la pornire: 169000 kA².s
Curent admisibil: 250 A
Caracteristici fizice
Lungime: 1400 mm
Înălțime: 85 mm
Adâncime: 45 mm
Tip conexiune: orificiu filetat M6
Pas conexiune: conexiune la fiecare 25 mm
Certificate
Standarde: IEC 61439-2, IEC 61439-1
Certificări produs: ASTA
Rezistență mecanică: Testare seismică consolidare structurală - 2,5G conform IEC 60068-2-57
