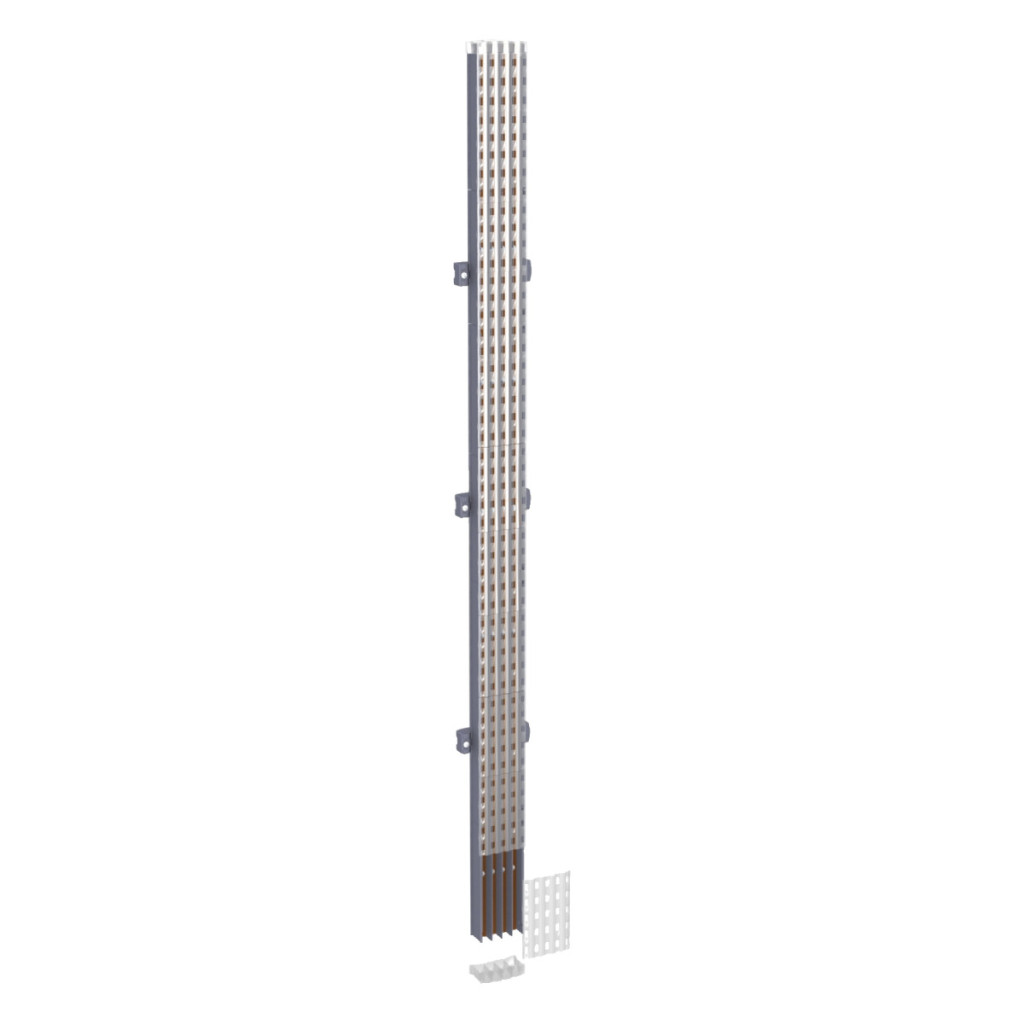

Bară colectoare izolată Schneider Electric Linergy BW este o alegere excelentă pentru sistemele industriale și comerciale de distribuție electrică. Această bară colectoare verticală cu 4 poli, cu o sarcină admisibilă de 630 A și o lungime de 1400 mm, este identificată prin numărul de articol LVS04129 și completează perfect gama de produse PrismaSeT. Bara colectoare izolată Linergy BW are un design extrem de robust, capabil să reziste la un curent de scurtcircuit de 25 kA timp de 1 secundă și să suporte un curent de vârf de 52,5 kA. Acest parametru tehnic este deosebit de important în sistemele industriale de înaltă fiabilitate, unde supratensiunile neașteptate și scurtcircuitele reprezintă un risc serios. Produsul are o tensiune nominală de izolare de 1000 V c.a. și o tensiune nominală de rezistență la impulsuri de 8 kV, oferind o protecție electrică excelentă. Valoarea I²t la activare este de 625.000 kA.s, ceea ce indică performanța remarcabilă a produsului în cazul unui scurtcircuit. Bara colectoare Linergy BW oferă flexibilitate de instalare, deoarece poate fi utilizată în dulapuri cu lățimea de 650 mm, dulapuri independente sau montate pe perete cu lățimea de 600 mm. Bară colectoare poate fi instalată vertical din spate. Conectarea se realizează cu orificii filetate M6 cu un pas de conectare de 25 mm, ceea ce garantează o conexiune electrică precisă și sigură. Dimensiunile fizice ale produsului sunt, de asemenea, demne de remarcat: 1400 mm lungime, 85 mm înălțime și 80 mm adâncime, permițând o utilizare optimă a spațiului în dulapurile de distribuție. LVS04129 este compatibil cu carcasele PrismaSeT G și PrismaSeT P, ceea ce îl face perfect pentru conceptul de integrare a sistemelor Schneider Electric. Barele colectoare Linergy BW au certificări notabile, cum ar fi certificarea ASTA, și sunt conforme cu standardele IEC 61439-1 și IEC 61439-2, care garantează calitatea și siguranța produsului. În plus, produsul a trecut cu succes testele seismice 2,5G în conformitate cu IEC 60068-2-57, dovedind robustețea sa mecanică chiar și în condiții extreme. Bara colectoare LVS04129 Linergy BW este o alegere excelentă pentru inginerii și electricienii care proiectează și construiesc sisteme de distribuție fiabile, performante și standardizate, în special în medii în care siguranța și durabilitatea sunt cerințe esențiale.
Schneider Electric PrismaSeT - LVS04129 -Bară colectoare compactă Powerclip 630A 4P lungime=1400 date tehnice
Caracteristici principale
Familia de produse: Linergy
Tipul produsului: Bară colectoare
Denumirea produsului: Linergy BW
Compatibilitate: Carcase PrismaSeT G și PrismaSeT P
Protecție IP: IPxx B
Descriere: Șină izolată
Ambalare: 1 bucată
Date de instalare
Număr de poli: 4P
Direcție de instalare: Verticală, poziție de funcționare: spate
Opțiuni de instalare:
- Dulap cu lățimea de 650 mm
- Dulap independent cu lățimea de 600 mm
- Dulap montat pe perete cu lățimea de 600 mm
Caracteristici electrice
Tensiune nominală de izolație [Ui]: 1000 V c.a.
Tensiune nominală de impuls [Uimp]: 8 kV
Curent nominal de funcționare [Ie]: 630 A
Curent nominal de scurtă durată [Icw]: 25 kA (1 s)
Curent nominal de scurtcircuit de vârf [Ipk]: 52,5 kA
Valoarea I²t la activare: 625000 kA².s
Curent admisibil: 630 A
Caracteristici fizice
Lungime: 1400 mm
Înălțime: 85 mm
Adâncime: 80 mm
Tip conexiune bară colectoare: Gaură filetată M6
Distanță între conexiuni: la fiecare 25 mm
Standarde și certificări
Standarde: IEC 61439-1, IEC 61439-2
Certificări: ASTA
Rezistență mecanică: Teste seismice - 2,5G conform IEC 60068-2-57
