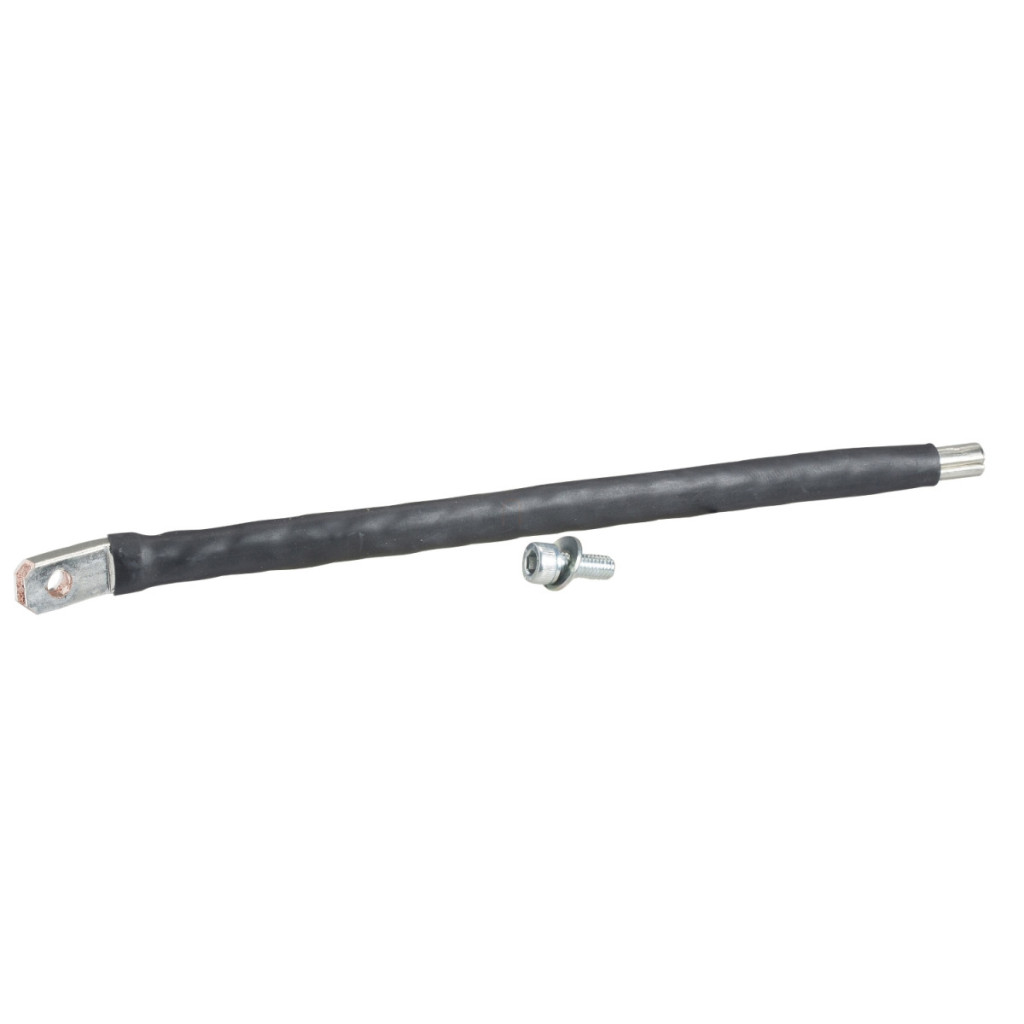

Conectorul Schneider Electric Linergy BW PrismaSeT P (LVS04145) este o componentă profesională pentru aparate de comutație electrică, special concepută pentru conectarea întrerupătoarelor de tip NG/INS-INV. Acest produs are un design cu patru poli (4P) și un curent nominal de funcționare de 125 A, fiind ideal pentru o gamă largă de aplicații industriale și comerciale. Conectorul Schneider Electric LVS04145 are o lungime de 230 mm, un unghi de 45° și un manșon de capăt de cablu de 35 mm². Produsul este fabricat dintr-o combinație de cupru și plastic și este disponibil în culorile cupru și negru (RAL 9005). Conectorii pot fi utilizați în mod eficient în diferite tipuri de dulapuri, inclusiv dulapuri rack cu lățimea de 650 mm, dulapuri de podea cu lățimea de 600 mm sau 850 mm, dulapuri montate pe perete cu lățimea de 600 mm și dulapuri ambalate cu lățimea de 550 mm. Produsul este compatibil atât cu clema pentru șină Linergy BS, cât și cu clema pentru șină Linergy FH. Setul de conectori PrismaSeT P este disponibil într-un set de 4 și este potrivit pentru conectarea dispozitivelor Multi9 NG125 și ComPact INS125. Este conform cu standardele IEC 61439-1 și IEC 61439-2 și este, de asemenea, certificat ASTA, ceea ce garantează calitatea și fiabilitatea ridicate ale produsului. Dimensiunile exacte ale conectorului sunt detaliate în documentația tehnică, inclusiv dimensiunile principale de 105,4 mm, 84,1 mm și 14,8 mm. Aceste informații vă vor ajuta la proiectarea și instalarea corespunzătoare. Conectorul LVS04145 este recomandat în special profesioniștilor care lucrează cu cutii de comutare din seria PrismaSeT și caută o soluție de conectare standard și fiabilă pentru circuite de mare putere. Produsul simplifică procesul de instalare și asigură o funcționare pe termen lung și fără probleme în sistemele electrice.
Schneider Electric PrismaSeT - LVS04145 - 4 conexiuni 125A date tehnice
Caracteristici principale
Familia de produse: Linergy
Tipul produsului: Conexiune
Denumirea produsului: Linergy BW
Aplicație: Carcasă PrismaSeT G, carcasă PrismaSeT P, canalizare cu bare colectoare Linergy BW
Standarde: IEC 61439-1 (în interiorul carcasei), IEC 61439-2 (în interiorul carcasei)
Certificate: ASTA
Date tehnice
Conexiune carcasă-dispozitiv: Bară colectoare Linergy BS, bară colectoare Linergy FH
Poli: 4P
Curent nominal de funcționare [Ie]: 125 A
Dispozitive instalabile: Multi9: NG125, ComPact: INS125
Material: Cupru, plastic
Culoare:Cupru, negru (RAL 9005) Lungime: 230 mm Ambalare: Set de 4 Informații de instalare Compatibilitate (lățimea dulapului):
- Dulap rack: 650 mm
- Dulap de podea: 600 mm, 850 mm
- Dulap montat pe perete: 600 mm
- Dulap de ambalare: 550 mm
Dimensiuni
Conform dimensiunilor specificate în documentația tehnică care însoțește produsul.
