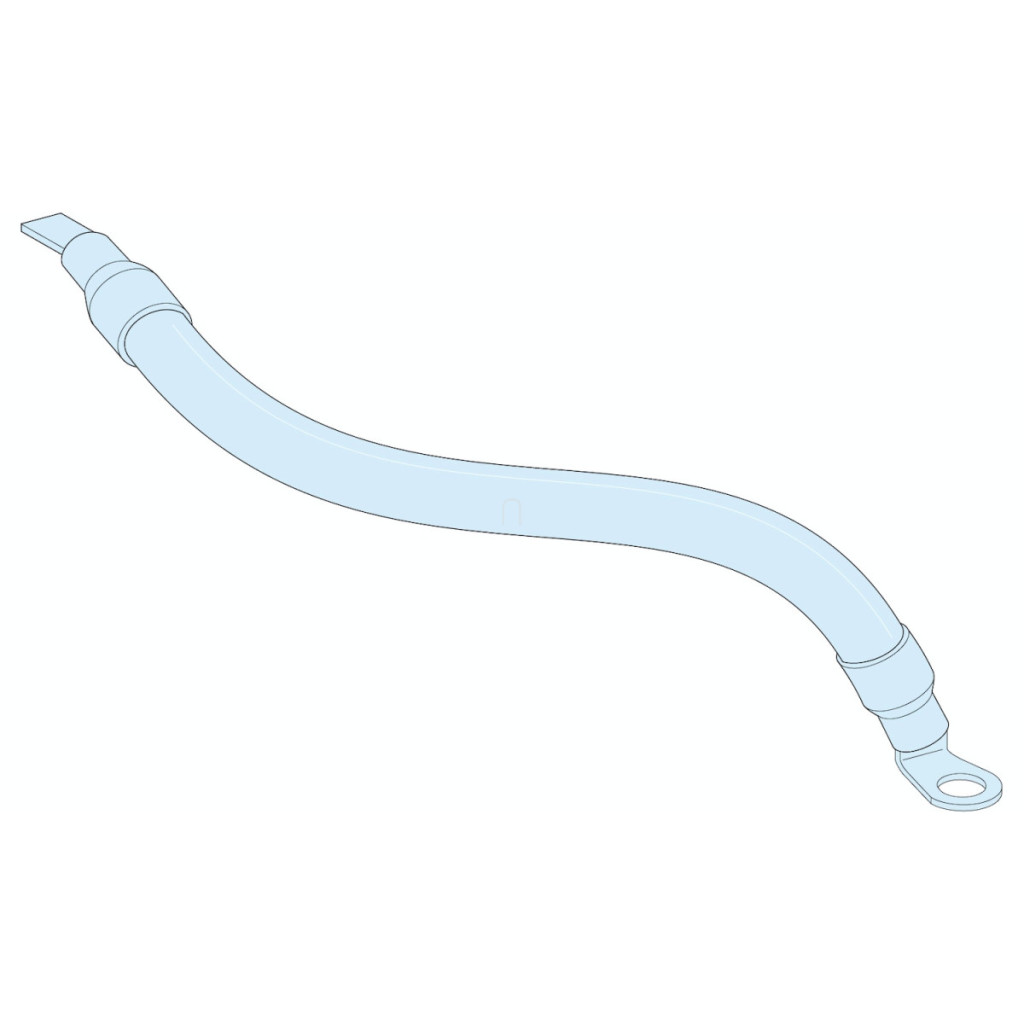

Schneider Electric PrismaSeT - LVS04146 este un sistem de conectare profesional care oferă soluția perfectă pentru instalarea sistemelor industriale și comerciale de distribuție electrică. Acest set de 4 piese a fost special conceput pentru dispozitivele INS-INV160, NG125 și NG160, asigurând o conexiune electrică fiabilă și sigură, cu o capacitate de încărcare de 160 A. Ca parte a familiei de produse Linergy, conectorul PrismaSeT asigură compatibilitatea cu sistemul de bare colectoare Linergy BW, care este standardul industrial pentru sistemele de distribuție de înaltă calitate ale Schneider Electric. Designul cu 4 poli permite conectarea corectă a tuturor fazelor și conductorilor neutri, în timp ce lungimea de 250 mm a produsului oferă dimensiunea ideală pentru instalarea în dulapuri de distribuție de diferite lățimi. Sistemul de conectori este compatibil cu dulapuri de podea cu lățimea de 600 mm și 850 mm, dulapuri montate pe perete cu lățimea de 600 mm, dulapuri de pachete cu lățimea de 550 mm și dulapuri de comutare cu lățimea de 600 mm. O caracteristică specială a setului de conectori Schneider Electric LVS04146 este conectorul cu papuc de 45² mm, care asigură o conductivitate electrică optimă. Produsul este fabricat dintr-o combinație de cupru și plastic, în culori negru (RAL 9005) și cupru, ceea ce asigură nu numai un aspect estetic, ci și o conductivitate excelentă. Conformitatea sistemului de conectori cu standardele (IEC 61439-1 și IEC 61439-2 pentru utilizare în interior) și certificarea ASTA garantează o funcționare sigură chiar și la sarcini mari. Compatibilitatea cu sistemul de bare colectoare Linergy BS mărește și mai mult gama de aplicații. Cu o greutate netă de numai 0,6 kg, kitul de conectare LVS04146 este ușor de manevrat în timpul instalării, iar designul său robust garantează o durată lungă de viață chiar și în medii industriale. Dimensiunile produsului îi permit să se potrivească perfect în dulapurile de distribuție PrismaSeT G și PrismaSeT P și în sistemele de bare colectoare Linergy BW. Setul de 4 asigură existența unui conector adecvat pentru fiecare fază și conductor neutru. Produsul LVS04146 face parte integrantă din sistemele de tablouri electrice Schneider Electric și oferă profesioniștilor o soluție fiabilă pentru construirea de sisteme de distribuție electrică de înaltă performanță.
Schneider Electric PrismaSeT - LVS04146 - 4 conexiuni 160A date tehnice
Caracteristici principale
Familia de produse: Linergy
Tipul produsului: Conexiune
Denumirea produsului: Linergy BW
Carcase compatibile: PrismaSeT G, PrismaSeT P
Sistem de bare colectoare compatibil: Linergy BW
Echipament furnizat: Cu conexiune
Standarde: IEC 61439-1, IEC 61439-2 (în interiorul dulapului)
Certificări produs: ASTA
Caracteristici suplimentare
Conexiune dulap-dispozitiv: Sistem de bare colectoare Linergy BS
Poli: 4P
Descrierea instalării:
- Dulap de podea - lățime 600 mm
- Dulap de perete - lățime 600 mm
- Dulap de podea - lățime 850 mm
- Dulap pachet - lățime 550 mm
- Dulap comutator - lățime 600 mm
Dispozitive instalabile:
- Multi9: NG125
- ComPact: NG160
- ComPact: INS160
Curent nominal de funcționare [Ie]: 160 A
Material: Cupru, plastic
Culoare: Cupru, Negru (RAL 9005)
Lungime: 250 mm
Greutate netă: 0,6 kg
Cantitate per set: 4 buc.
