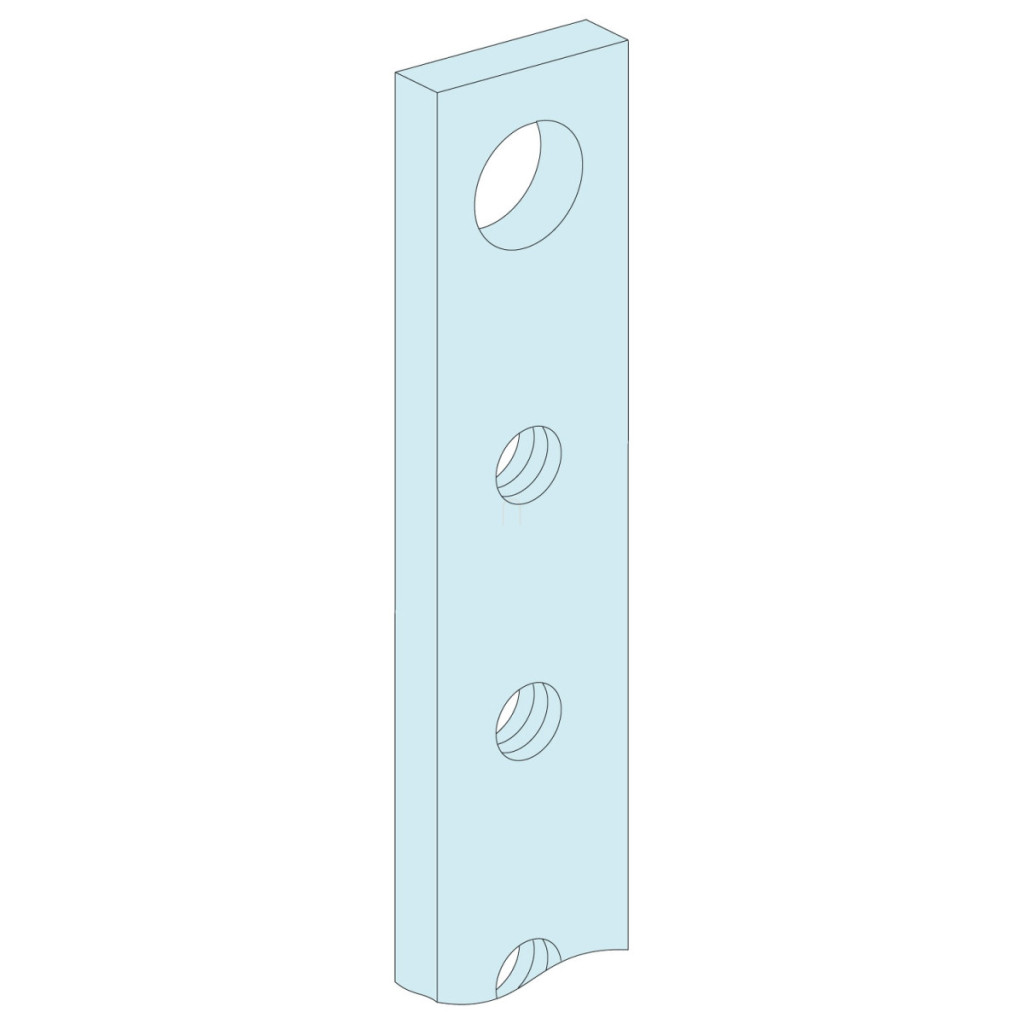

Gama de produse Schneider Electric Linergy BS, șine de tip LVS04162 cu orificii filetate, reprezintă o soluție excelentă pentru proiectarea dulapurilor profesionale de distribuție electrică. Acest set de produse este format din patru șine plate cu găuri filetate, care pot fi montate vertical, cu o secțiune transversală de 20x5 mm și o lungime de 1000 mm, și un curent nominal de funcționare de 250A. Șinele Linergy BS sunt proiectate special pentru dulapurile de distribuție PrismaSeT G și PrismaSeT P, asigurând o compatibilitate perfectă cu aceste sisteme. Șinele pot fi montate vertical în poziție posterioară și sunt potrivite pentru utilizarea cu mai multe tipuri de dulapuri: carcase cu lățimea de 650 mm, carcase cu lățimea de 600 mm montate pe podea sau pe perete și canale de cabluri cu lățimea de 300 mm montate pe podea sau pe perete. Versatilitatea lor permite o gamă largă de aplicații atât în medii industriale, cât și comerciale. Din punct de vedere tehnic, șinele LVS04162 oferă performanțe remarcabile: curent nominal de funcționare de 250 A la o temperatură ambiantă de 35 °C, curent nominal de rezistență pe termen scurt de 13 kA (1 secundă, 2 suporturi) și curent nominal de vârf de scurtcircuit de 40 kA. Barele colectoare au o secțiune transversală de 20x5 mm, o lungime de 1000 mm, o lățime de 20 mm și o adâncime de 5 mm. Produsul are o culoare naturală și găuri filetate M6 distanțate la 25 mm, permițând o conectare flexibilă. Șinele sunt conforme cu standardele IEC 61439-1 și IEC 61439-2 și sunt certificate ASTA, îndeplinind astfel pe deplin cele mai înalte cerințe de siguranță și calitate. Șinele Schneider Electric LVS04162 Linergy BS sunt ideale pentru profesioniștii din domeniul electric, antreprenori și instalații industriale unde este necesar un sistem de distribuție fiabil, standardizat și profesional. Produsul este ușor de instalat, durabil și asigură fiabilitate pe termen lung în sistemele electrice.
Schneider Electric PrismaSeT - LVS04162 - 4 bucăți șine cu orificiu filetat. 250A lungime=1000 date tehnice
Caracteristici principale
Familia de produse: Linergy
Tipul produsului: Bară colectoare (șină)
Denumirea produsului: Linergy BS
Compatibilitate: Dulap PrismaSeT G, dulap PrismaSeT P
Descriere bară colectoare: Șină plată
Cantitate per set: 4 buc.
Caracteristici de instalare
Direcție de instalare: Verticală, poziție de funcționare: spate
Opțiuni de instalare:
- Carcasă - lățime 650 mm
- Dulap de podea - lățime 600 mm
- Dulap montat pe perete - lățime 600 mm
- Canal de podea - lățime 300 mm
- Canal de perete - lățime 300 mm
Caracteristici electrice
Curent nominal de funcționare [Ie]: 250 A la 35 °C
Curent nominal de rezistență pe termen scurt [Icw]: 13 kA (1 s) la 2 suporturi
Curent nominal de vârf de scurtcircuit [Ipk]: 40 kA
Caracteristici fizice
Secțiune transversală a barei colectoare: 20 x 5 mm
Lungime: 1000 mm
Lățime: 20 mm
Adâncime: 5 mm
Greutate netă: 3,52 kg
Culoare: Naturală
Conectare
Tip conexiune bară colectoare: Gaură filetată M6
Distanță între conexiuni: La fiecare 25 mm
Standarde și certificări
Standarde: IEC 61439-2, IEC 61439-1
Certificări produs: ASTA
