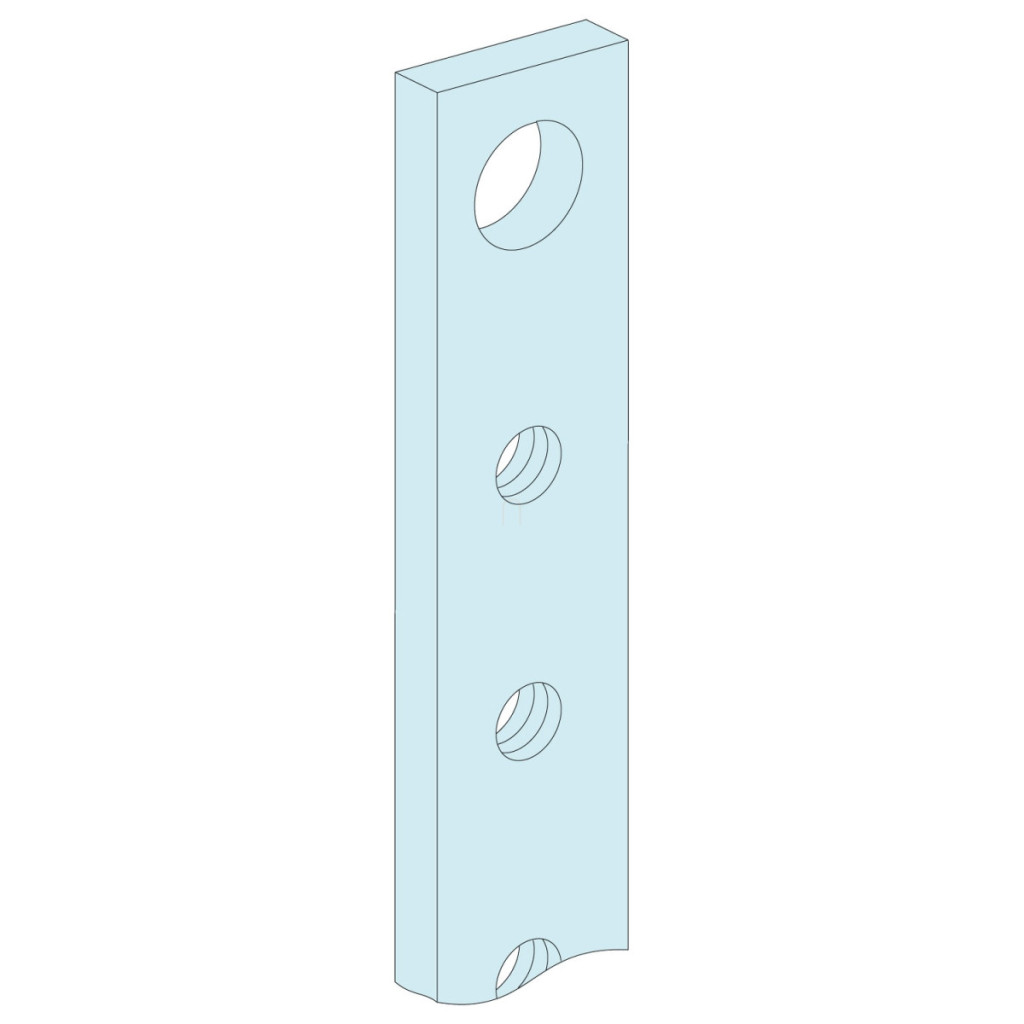

Barele colectoare Schneider Electric Linergy BS oferă o soluție excelentă pentru distribuția fiabilă a energiei electrice. Barele colectoare de tip LVS04163, furnizate în seturi de patru bucăți cu orificii filetate, sunt special concepute pentru aplicații industriale și comerciale în care alimentarea stabilă cu energie electrică și capacitatea mare de încărcare sunt cerințe esențiale. Acest membru al familiei de produse Linergy BS oferă un curent nominal de funcționare de 400 A la o temperatură ambiantă de 35 °C, ceea ce îl face alegerea perfectă pentru sistemele de distribuție electrică de dimensiuni medii și mari. Șinele sunt compatibile cu sistemele de carcase PrismaSeT G și PrismaSeT P de la Schneider Electric, ceea ce le permite să fie adaptate în mod flexibil la instalații de diferite dimensiuni și tipuri. Șinele plate montate vertical au o secțiune transversală de 32x5 mm, o lungime de 1000 mm și sunt disponibile într-o finisare de culoare naturală. În ceea ce privește parametrii tehnici, LVS04163 are performanțe remarcabile la scurtcircuit: poate rezista la un curent nominal de scurtcircuit de 20 kA timp de 1 secundă (cu 3 suporturi), în timp ce curentul de vârf de scurtcircuit este de 55 kA. Șinele au orificii filetate M6 distanțate la 25 mm, asigurând opțiuni flexibile de conectare. Acest lucru este deosebit de avantajos atunci când trebuie montate în sistem componente electrice de diferite dimensiuni și tipuri. Șinele LVS04163 sunt ușor de instalat într-o poziție de operare din spate și pot fi utilizate într-o gamă largă de sisteme de carcase și jgheaburi: dulapuri cu lățimea de 650 mm, dulapuri cu lățimea de 600 mm, montate pe podea sau pe perete, și conducte cu lățimea de 300 mm, montate pe podea sau pe perete. Produsul este conform cu standardele IEC 61439-1 și IEC 61439-2 și are certificare ASTA, care asigură o calitate ridicată și o funcționare fiabilă. Sistemul de bare colectoare Linergy BS LVS04163 este recomandat în primul rând electricienilor și contractorilor care lucrează la instalarea sistemelor de distribuție electrică în instalații industriale, clădiri comerciale sau proiecte de infrastructură de mari dimensiuni și care caută o soluție fiabilă, conformă cu standardele și cu o durată de viață lungă.
Schneider Electric PrismaSeT - LVS04163 - 4 bucăți șine colectoare cu orificiu filetat. 400A lungime=1000 date tehnice
Caracteristici produs
Familia de produse: Linergy
Denumirea familiei de produse: Linergy BS
Tipul produsului: Bară colectoare
Compatibilitate: Sistem de carcase PrismaSeT G, sistem de carcase PrismaSeT P
Descrierea barei colectoare: Șină plată
Conținutul setului: 4 bucăți
Instalare și dimensiuni
Direcție de instalare: Verticală, poziție de funcționare: spate
Opțiuni de instalare: dulap cu lățimea de 650 mm, dulap vertical cu lățimea de 600 mm, dulap montat pe perete cu lățimea de 600 mm, canal de podea cu lățimea de 300 mm, canal de perete cu lățimea de 300 mm
Secțiune transversală a șinei: 32 x 5 mm
Lungime: 1000 mm
Lățime: 32 mm
Adâncime: 5 mm
Culoare: Naturală
Caracteristici electrice
Curent nominal de funcționare: 400 A la 35 °C
Curent nominal de rezistență pe termen scurt: 20 kA (1 s) pentru 3 suporturi
Curent nominal de scurtcircuit de vârf: 55 kA
Conexiune
Tip conexiune bară colectoare: orificiu filetat M6
Distanță între conexiuni: La fiecare 25 mm
Standarde și certificări
Standarde: IEC 61439-1, IEC 61439-2
Certificări de produs: ASTA
