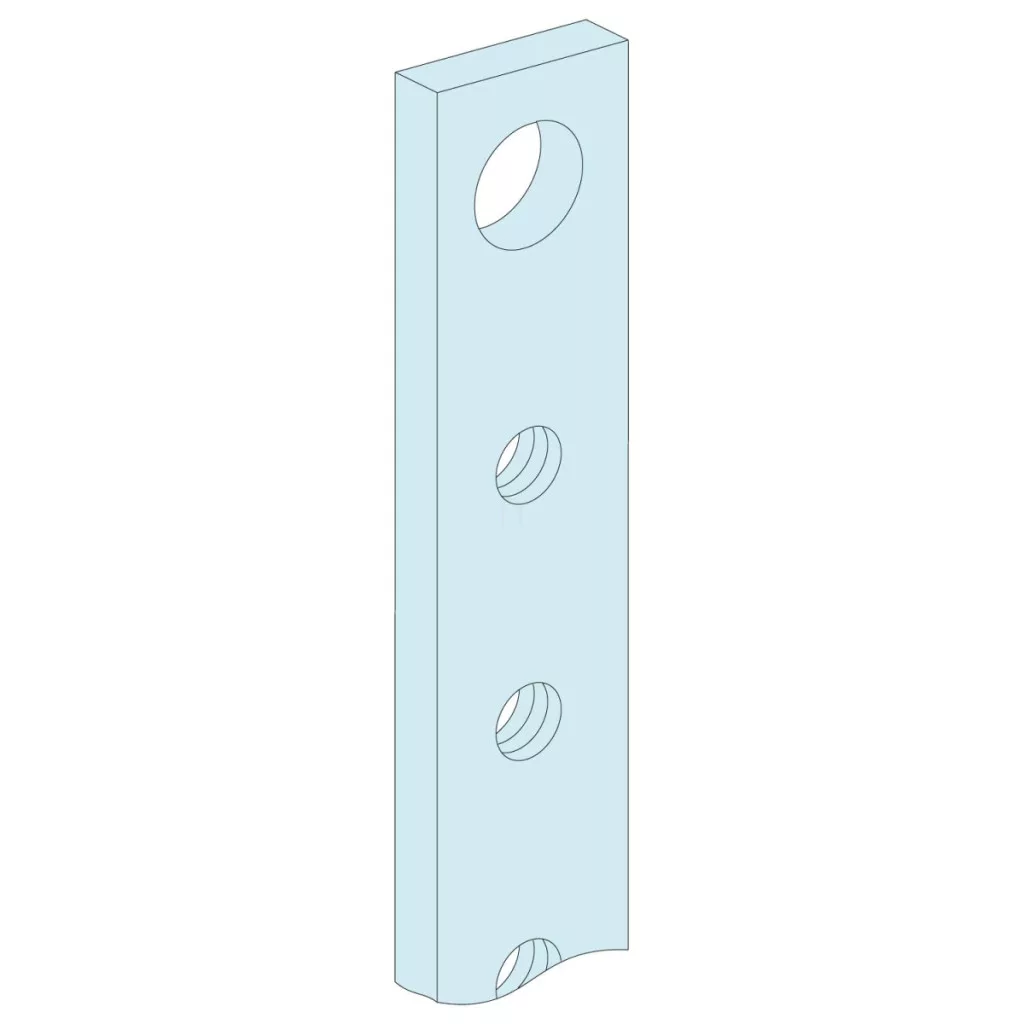

Gama de produse Linergy BS oferă o selecție largă de bare colectoare de înaltă calitate pentru proiectarea fiabilă a aparatelor de comutație industriale și a dulapurilor de distribuție. Kitul de bare colectoare LVS04174 a fost dezvoltat special pentru sistemele de distribuție PrismaSeT G și PrismaSeT P, asigurând o compatibilitate perfectă și o instalare fără probleme. Acest set de 4 bare colectoare filetate este alegerea ideală pentru aplicații dispuse vertical care necesită un curent nominal de 630 A. Șinele Linergy BS LVS04174 au un design plat, cu o secțiune transversală de 32x8 mm, care asigură o conductivitate optimă, facilitând în același timp instalarea și conectarea. Șinele au o lungime totală de 1400 mm, ceea ce permite o utilizare versatilă în dulapuri de distribuție și tablouri de distribuție de diferite dimensiuni. Găurile filetate M6 sunt distanțate la 25 mm pe șine, permițând o conectare flexibilă. Șinele au culoarea naturală și sunt potrivite pentru instalarea verticală în conducte de 300 mm lățime, montate pe podea sau pe perete, într-o poziție de operare din spate. Kitul de bare colectoare Schneider Electric Linergy BS LVS04174 oferă performanțe electrice remarcabile chiar și în medii industriale solicitante. În plus față de un curent nominal de funcționare de 630 A (la o temperatură ambiantă de 35 °C), are o rezistență remarcabilă la scurtcircuit: 25 kA timp de 1 secundă cu 4 suporturi și poate rezista la un curent de scurtcircuit de vârf de 55 kA. Acești parametri garantează funcționarea fiabilă a sistemului chiar și în condiții de sarcină extremă. Barele colectoare sunt proiectate și fabricate în conformitate cu standardele IEC 61439-1 și IEC 61439-2 și sunt certificate ASTA, ceea ce confirmă calitatea și conformitatea produsului. În instalațiile electrice profesionale, barele colectoare LVS04174, utilizate ca parte integrantă a sistemelor PrismaSeT, asigură o capacitate adecvată de încărcare a circuitului, o disipare optimizată a căldurii și o funcționare fiabilă pe termen lung. Dimensionarea precisă și manopera de înaltă calitate a barelor colectoare permit funcționarea și întreținerea în siguranță a sistemelor, respectând în același timp standardele industriale stricte. Acest set de bare colectoare este potrivit în special pentru instalații industriale și comerciale în care distribuția fiabilă a energiei electrice este esențială.
Schneider Electric PrismaSeT - LVS04174 - 4 buc. șuruburi cu filet pentru șină. 630A lungime=1400 date tehnice
Caracteristici principale
Familia de produse: Linergy
Tipul produsului: Bară colectoare (Busbar)
Denumirea produsului: Linergy BS
Compatibilitate: Dulap de distribuție PrismaSeT G, Dulap de distribuție PrismaSeT P
Tip bară colectoare: Bară colectoare plată
Cantitate în stoc: 4 bucăți
Informații de instalare
Direcție de instalare: Verticală, poziție de funcționare: spate
Opțiuni de instalare: Canal de podea - lățime 300 mm, Canal de perete - lățime 300 mm
Caracteristici electrice
Curent nominal de funcționare [Ie]: 630 A (la 35 °C)
Curent nominal de rezistență pe termen scurt [Icw]: 25 kA (1 s) cu 4 suporturi
Curent nominal de vârf de scurtcircuit [Ipk]: 55 kA
Caracteristici fizice
Secțiune transversală a barei colectoare: 32 x 8 mm
Lungime: 1400 mm
Lățime: 32 mm
Adâncime: 8 mm
Culoare: Natural
Tip conexiune șină: Gaură filetată M6
Distanță conexiune: Conexiune la fiecare 25 mm
Standarde și certificări
Standarde: IEC 61439-1, IEC 61439-2
Certificări produs: ASTA
