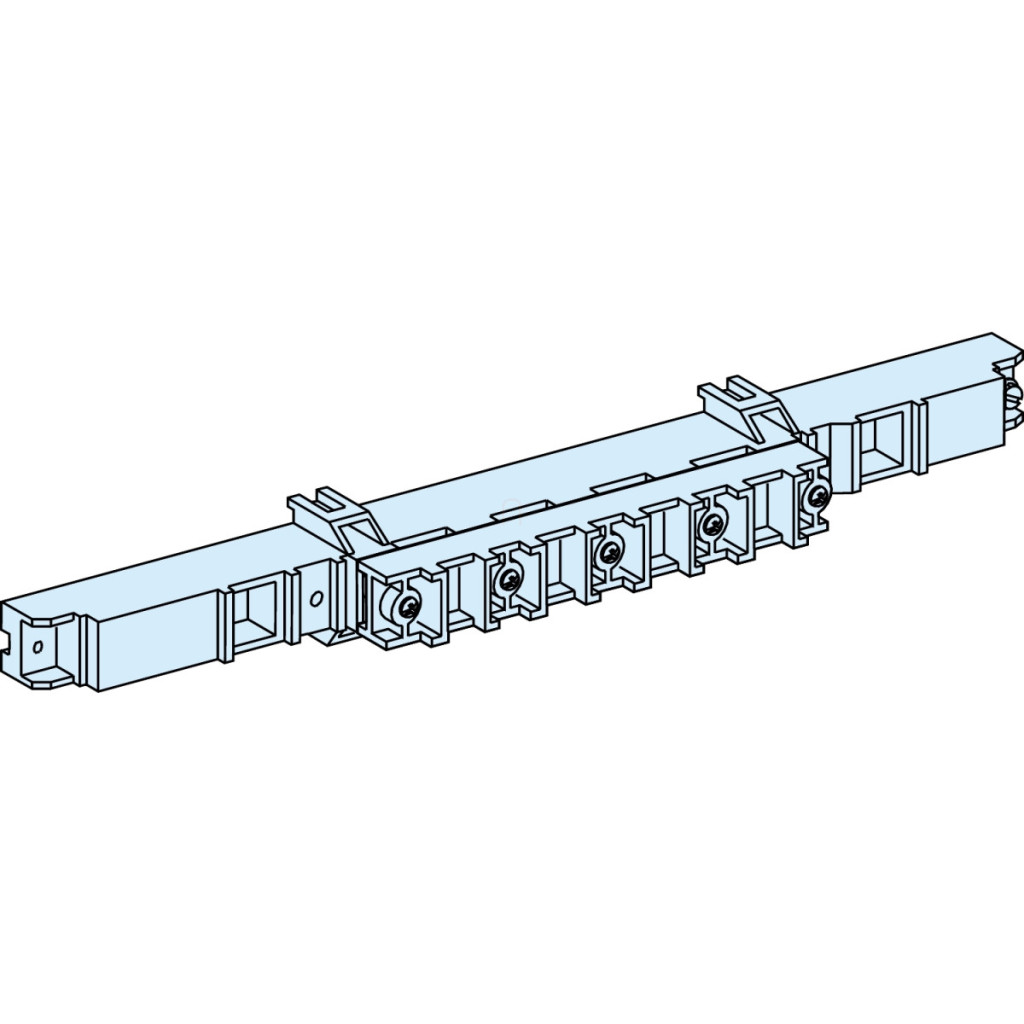

Suportul pentru bară colectoare posterioară Schneider Electric Linergy BS (LVS04191) este o componentă esențială pentru instalarea sistemelor de distribuție industriale, în special în sistemele de carcase PrismaSeT P și G. Această soluție de suport pentru bare colectoare de calitate superioară a fost special concepută pentru montarea barelor colectoare posterioare Linergy BS, asigurând o conexiune electrică fiabilă și sigură. Ca parte a gamei de produse Linergy, acest suport pentru bare colectoare oferă compatibilitate maximă cu sistemele Schneider Electric, inclusiv cu carcasele PrismaSeT P și PrismaSeT G. Oferă opțiuni de instalare flexibile pentru carcase de diferite dimensiuni, fie că sunt carcase independente cu o lățime de 600 mm sau 850 mm, carcase montate pe perete sau unități de extensie. Este deosebit de avantajos pentru instalarea în dulapuri de comutație cu lățimea de 650 mm. Acest suport pentru bare colectoare are capacități de transport de curent diferite, în funcție de secțiunea transversală a barei colectoare utilizate. Oferă o capacitate de încărcare de 160 A pentru șine cu o secțiune transversală de 15 x 5 mm, 250 A pentru șine cu o secțiune transversală de 20 x 5 mm și până la 400 A pentru șine cu o secțiune transversală de 32 x 5 mm. Produsul oferă o rezistență remarcabilă la scurtcircuit: în funcție de distanța dintre suporturi, are valori de 10-25 kA (1 secundă). Mai precis, cu o distanță între suporturi de 225 mm, garantează o rezistență la scurtcircuit de până la 25 kA la un curent de 400 A, în timp ce cu o distanță între suporturi de 450 mm, rezistența la scurtcircuit este de 10 kA la 160 A și 15 kA la 250 A. Structura de susținere a șinei respectă standarde internaționale stricte, precum IEC 61439-1 și IEC 61439-2, și are certificarea de produs ASTA. Aceste certificări garantează că produsul îndeplinește cele mai înalte cerințe de siguranță și calitate în domeniul sistemelor industriale de distribuție electrică. Suportul pentru bare colectoare Schneider Electric cu numărul de articol LVS04191 este disponibil într-o singură bucată, cu o greutate netă de numai 0,24 kg, ceea ce facilitează manipularea și instalarea ușoară. Dimensiunile compacte ale produsului (aproximativ 464 mm lungime, 39 mm înălțime și 31 mm lățime, conform ilustrației tehnice) permit utilizarea eficientă a spațiului în dulapurile de comutație.
Schneider Electric PrismaSeT - LVS04191 - Date tehnice suport șină spate
Date generale despre produs
Familia de produse: Linergy
Tipul produsului: Suport șină
Denumirea produsului: Linergy BS
Compatibilitate: Bară colectoare Linergy BS, carcase PrismaSeT P și PrismaSeT G
Date de instalare
Conexiune: Bară colectoare posterioară Linergy BS
Opțiuni de instalare: Dulap de comutație cu lățimea de 650 mm, dulap de perete cu lățimea de 600 mm, dulap independent cu lățimea de 600 mm, dulap independent cu lățimea de 850 mm, dulap extensibil cu lățimea de 600 mm
Caracteristici electrice
Curent admisibil:
160 A - secțiune transversală a barei colectoare: 15 x 5 mm 250 A - secțiune transversală a șinei: 20 x 5 mm 400 A - secțiune transversală a șinei: 32 x 5 mm Rezistență la scurtcircuit (Icw): 10 kA (1 s) - 160 A - cu o distanță de susținere de 450 mm 15 kA (1 s) - 250 A - cu o distanță de susținere de 450 mm 20 kA (1 s) - 400 A - la o distanță de susținere de 300 mm
25 kA (1 s) - 400 A - la o distanță de susținere de 225 mm
Caracteristici fizice
Ambalare: 1 bucată
Greutate netă: 0,24 kg
Standarde și certificări
Standarde: IEC 61439-2, IEC 61439-1
Certificate: ASTA
