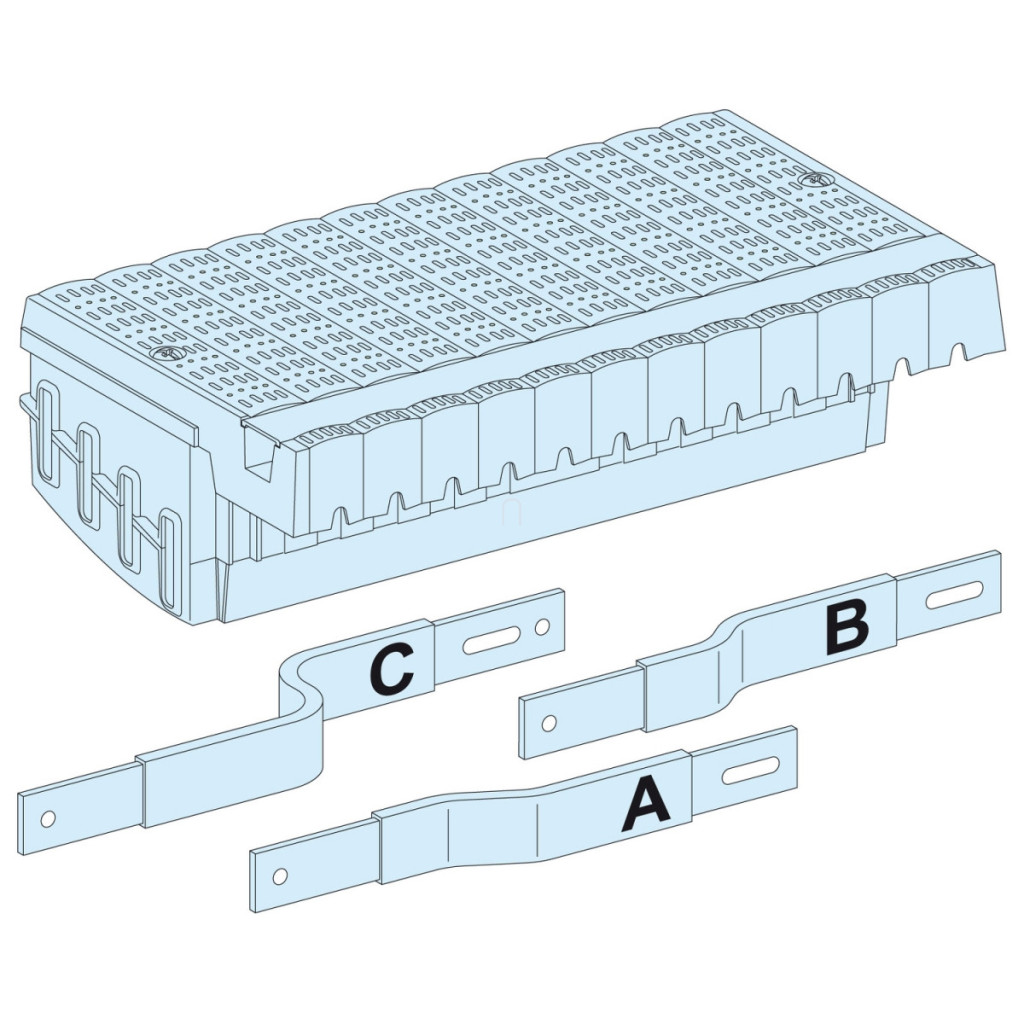

Blocul de distribuție Schneider Electric Linergy FC (LVS04403) este o componentă electrică de înaltă calitate, concepută special pentru utilizarea cu întrerupătoare compacte NSX250 cu 3 poli, basculante/fixe. Acest bloc de distribuție inovator face parte din familia de produse Linergy, recunoscută la nivel mondial pentru performanțele sale fiabile în aplicații industriale și comerciale. Blocul de distribuție Linergy FC este conceput special pentru sistemele de comutație PrismaSeT P și este optimizat pentru dulapuri cu lățimea de 650 mm. Produsul oferă o flexibilitate remarcabilă, deoarece este compatibil cu întrerupătoarele din seriile ComPact NSX100-160 și NSX250, cu sau fără protecție la defect la împământare, precum și cu dispozitivele INS250 și INV250. Dispozitivele montabile vertical pot fi acționate cu un braț basculant sau cu un braț rotativ montat direct în față, oferind flexibilitate maximă proiectanților și instalatorilor. Parametrii tehnici ai produsului sunt impresionanți: tensiune nominală de izolare de 750 V c.a., tensiune nominală de rezistență la impulsuri de 8 kV și curent nominal de funcționare de până la 800 A la o temperatură ambiantă de 40 °C. Blocul de distribuție LVS04403 are o rezistență la curent de vârf de 50 kA și o valoare I²t de 25.000.000 A²s, oferind o protecție remarcabilă pentru sistem. Sarcina de curent admisibilă depinde de temperatură: 800 A la 40 °C, 725 A la 60 °C și 675 A la 70 °C. În ceea ce privește conexiunile, intrarea se face prin șine flexibile (fază) cu dimensiunile 32 x 6 mm, iar ieșirile sunt conectabile (fază) cu 4 ieșiri. Produsul este conform cu standardele IEC 61439-1 și IEC 61439-2 și are certificări KEMA și ASEFA, care garantează calitatea și fiabilitatea. Blocul de distribuție Linergy FC are dimensiuni compacte: 440 mm lungime, 132 mm înălțime și 235 mm adâncime, cântărind doar 6 kg. Este disponibil în culoarea neagră, care se potrivește bine cu interiorul dulapurilor de comutație. Datorită conexiunilor flexibile prefabricate, acest bloc de distribuție permite instalarea rapidă și ușoară pe șinele Linergy, reducând la minimum timpul de punere în funcțiune și maximizând fiabilitatea sistemului. Direcția de instalare orizontală și montarea pe o placă de montare simplifică și mai mult instalarea. Blocul de distribuție Schneider Electric Linergy FC este alegerea ideală pentru profesioniștii din domeniul electric care caută o soluție fiabilă, standardizată și ușor de instalat pentru sistemele lor de distribuție de medie tensiune.
Schneider Electric PrismaSeT - LVS04403 - Dispozitiv fix Polypact, comutator basculant, 3P date tehnice
Caracteristici generale
Familia de produse: Linergy
Tipul produsului: Adaptor de alimentare pentru dispozitiv
Denumirea produsului: Linergy FC
Categorie accesorii/piese separate: Accesoriu conector
Compatibilitate: PrismaSeT PrismaSeT P cabinet
Accesorii incluse: Conexiune flexibilă prefabricată Linergy rail clip
Caracteristici de instalare
Descrierea instalării: Dulap - lățime 650 mm
Număr de dispozitive: 4 (3P)
Descrierea polului: 3P
Tipuri de dispozitive instalate:
- ComPact: protecție fixă NSX100...160 fără protecție la defect la împământare - comandă: braț basculant - instalare verticală
- ComPact: fix NSX250 fără protecție la defect la împământare - comandă: braț basculant - instalare verticală
- ComPact: fix NSX100...160 cu protecție la defect la împământare - control: balansier - instalare verticală
- ComPact: fix NSX250 cu protecție la defect la împământare - control: balansier - instalare verticală
- ComPact: INS250 fix - control: manetă rotativă directă pe panoul frontal - instalare verticală
- ComPact: INV250 fix - control: manetă rotativă directă pe panoul frontal - instalare verticală
Element de montare: Placă de montare
Direcție de instalare: Orizontală
Caracteristici electrice
[Ui] tensiune nominală de izolație: 750 V c.a.
[Uimp] tensiune nominală de impuls: 8 kV
[Ie] curent nominal de funcționare: 800 A la 40 °C
[Ue] tensiune nominală de funcționare: 690 V
[Ipk] curent nominal de vârf: 50 kA
I²t la activare: 25000000 A².s
Curent admisibil: 800 A la 40 °C, 725 A la 60 °C, 675 A la 70 °C Conectori - terminale: Alimentare: șine flexibile (fază), 32 x 6 mm, Ieșire: conectabilă (fază), 4 ieșiri
Standarde: IEC 61439-1, IEC 61439-2
Caracteristici fizice
Certificări ale produsului: KEMA, ASEFA
Număr de seturi: 1 set
Lungime: 440 mm
Înălțime: 132 mm
Adâncime: 235 mm
Culoare: Negru
