Blocul de distribuție Schneider Electric Linergy FC (LVS04404) este un bloc de distribuție profesional special conceput pentru întrerupătoarele compacte NSX250 4P cu comutator basculant/conexiune fixă. Acest produs face parte din gama Linergy, care este una dintre componentele cheie ale sistemelor fiabile de distribuție a energiei electrice Schneider Electric din dulapurile de distribuție PrismaSeT P. Blocul de distribuție Linergy FC este soluția ideală pentru profesioniștii din domeniul electric care lucrează la proiecte care necesită o distribuție a energiei electrice performantă, fiabilă și sigură. Produsul permite conectarea a 3 dispozitive cu patru poli, care pot include diverse întrerupătoare de tip ComPact: modele fixe NSX100-160 și NSX250 cu sau fără protecție la defect la împământare, precum și comutatoare de tip INS250 și INV250 cu comandă directă prin mâner rotativ pe panoul frontal. Toate dispozitivele pot fi montate vertical, iar blocul necesită amplasarea orizontală pe placa de montare. Blocul de distribuție LVS04404 are parametri tehnici remarcabili. Acesta are o tensiune nominală de izolare (Ui) de 750 V c.a. și o tensiune nominală de rezistență la impulsuri (Uimp) de 8 kV, oferind o protecție excelentă împotriva supratensiunilor. Curentul nominal de funcționare (Ie) este de 675 A la 40 °C, în timp ce tensiunea nominală de funcționare (Ue) este de 690 V. Curentul nominal de vârf (Ipk) este de 50 kA, iar I²t la activare este de 25.000.000 A².s, ceea ce garantează o performanță extrem de robustă. Curentul admisibil depinde de temperatură: 675 A la 40 °C, 615 A la 60 °C și 570 A la 70 °C. Designul terminalelor de conectare este, de asemenea, bine gândit: alimentarea cu energie electrică este asigurată de șine flexibile (fază/neutru) cu dimensiunile de 32 x 5 mm, în timp ce ieșirile sunt echipate cu conectori cu 3 ieșiri. Produsul este conform cu standardele IEC 61439-1 și IEC 61439-2 și este, de asemenea, certificat KEMA și ASEFA. Caracteristicile fizice ale blocului de distribuție LVS04404 sunt, de asemenea, demne de remarcat. Acesta măsoară 440 mm în lungime, 132 mm în înălțime și 235 mm în adâncime și cântărește 8 kg. Produsul este de culoare neagră și are o conexiune flexibilă prefabricată la șinele Linergy. Blocul de distribuție Schneider Electric Linergy FC este proiectat pentru carcase PrismaSeT P cu lățimea de 650 mm, asigurând o amplasare optimă și un acces ușor în timpul instalării și întreținerii.
Schneider Electric PrismaSeT - LVS04404 - Dispozitiv fix Polypact, comutator basculant, 4P date tehnice
Caracteristici cheie
Familia de produse: Linergy
Tipul produsului: Alimentare dispozitiv
Denumirea produsului: Linergy FC
Categorie accesoriu: Accesoriu conector
Compatibilitate: Carcasă PrismaSeT PrismaSeT P

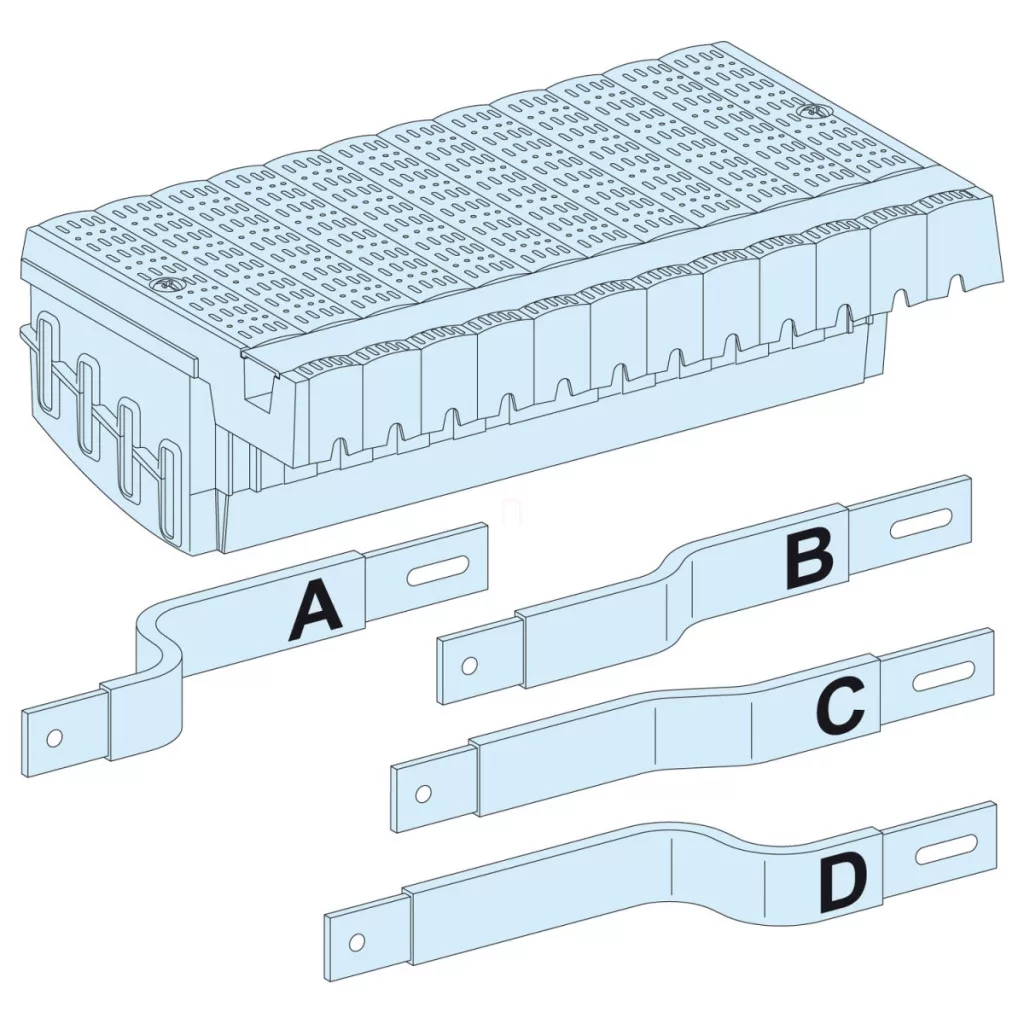

Echipament furnizat: Conexiune flexibilă prefabricată la șinele Linergy
Date de instalare
Lățimea dulapului: 650 mm
Număr de dispozitive: 3 (4P)
Descrierea polului: 4P
Dispozitive compatibile: ComPact: NSX100 fix...160 fără protecție la defect la împământare - comandă: comutator basculant - instalare verticală
ComPact: fix NSX250 fără protecție la defect la împământare - comandă: comutator basculant - instalare verticală
ComPact: fix NSX100...160 cu protecție la defect la împământare - control: comutator basculant - instalare verticală
ComPact: fix NSX250 cu protecție la defect la împământare - control: comutator basculant - instalare verticală
ComPact: fix INS250 - control: buton rotativ direct pe panoul frontal - instalare verticală
ComPact: fix INV250 - control: buton rotativ direct pe panoul frontal - instalare verticală
Suprafață de montare: Placă de montare
Direcție de instalare: Orizontală
Parametri electrici
Tensiune nominală de izolație [Ui]: 750 V c.a.
Tensiune nominală de impuls [Uimp]: 8 kV
Curent nominal de funcționare [Ie]: 675 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V
Curent nominal de vârf suportat [Ipk]: 50 kA
I²t la activare: 25000000 A².s
Curent admisibil: 675 A la 40 °C, 615 A la 60 °C, 570 A la 70 °C
Conexiuni
Terminale de conectare: Alimentare: șine flexibile (fază/neutru), 32 x 5 mm
Ieșire: conectabilă (fază/neutru), 3 ieșiri
Standarde și certificări
Standarde: IEC 61439-1, IEC 61439-2
Certificări de produs: KEMA, ASEFA
Caracteristici fizice
Cantitate per set: 1 set
Lungime: 440 mm
Înălțime: 132 mm
Adâncime: 235 mm
Culoare: Negru
