Blocul de distribuție Schneider Electric Linergy FC (LVS04405) este o componentă electrică profesională concepută special pentru întrerupătoarele compacte NSX250 3P fixe/conectabile și conectarea acestora. Acest bloc de distribuție special face parte din familia de produse Linergy, care oferă o soluție fiabilă pentru sistemele electrice industriale și comerciale. Blocul de distribuție Linergy FC este proiectat în principal pentru instalarea în dulapuri cu lățimea de 650 mm, compatibile cu sistemul de carcase PrismaSeT P. Unul dintre avantajele dispozitivului este conexiunea flexibilă pregătită din fabrică la sistemul de bare colectoare Linergy, care facilitează și accelerează semnificativ procesul de instalare. Produsul permite conectarea a 4 dispozitive tripolare, ceea ce îl face o alegere ideală pentru proiectarea de aparate de comutație mai complexe. Din punct de vedere tehnic, Linergy FC are parametri impresionanți. Tensiunea nominală de izolare (Ui) este de 750 V c.a., în timp ce tensiunea de impuls (Uimp) este de 8 kV. Curentul nominal de funcționare (Ie) la 40 °C este de 800 A, în timp ce tensiunea nominală de funcționare (Ue) este de 690 V. Curentul de vârf suportat (Ipk) este de 50 kA, iar I²t la activare este de 25.000.000 A².s. Sarcina de curent admisibilă depinde de temperatură: 800 A la 40 °C, 725 A la 60 °C și 675 A la 70 °C. Partea de alimentare este prevăzută cu șine flexibile (fază) de 32 x 8 mm, în timp ce partea de ieșire are 4 ieșiri conectabile. Produsul este conform cu standardele IEC 61439-1 și IEC 61439-2 și are certificări KEMA și ASEFA. Blocul de distribuție Linergy FC este compatibil cu întrerupătoarele ComPact NSX100...160 și NSX250, indiferent dacă sunt fixe sau conectabile, au protecție împotriva defectelor la împământare sau nu, sau care este modul lor de control (mâner rotativ direct pe panoul frontal, mecanism motorizat sau pârghie de comutare). Dispozitivul are o orientare orizontală de instalare și necesită montarea pe o placă de montare. Produsul este de culoare neagră și are următoarele dimensiuni: lungime 440 mm, înălțime 132 mm, adâncime 235 mm și greutate netă 6 kg.
Schneider Electric PrismaSeT - LVS04405 - Polypact fix/fișă, conector flexibil, 3P date tehnice
Caracteristici principale
Familia de produse: Linergy
Categorie de produse: Linergy
Tip de produs: Alimentare dispozitiv
Denumire produs: Linergy FC
Categorie accesorii: Accesorii de conectare
Compatibilitate: Carcasă PrismaSeT PrismaSeT P

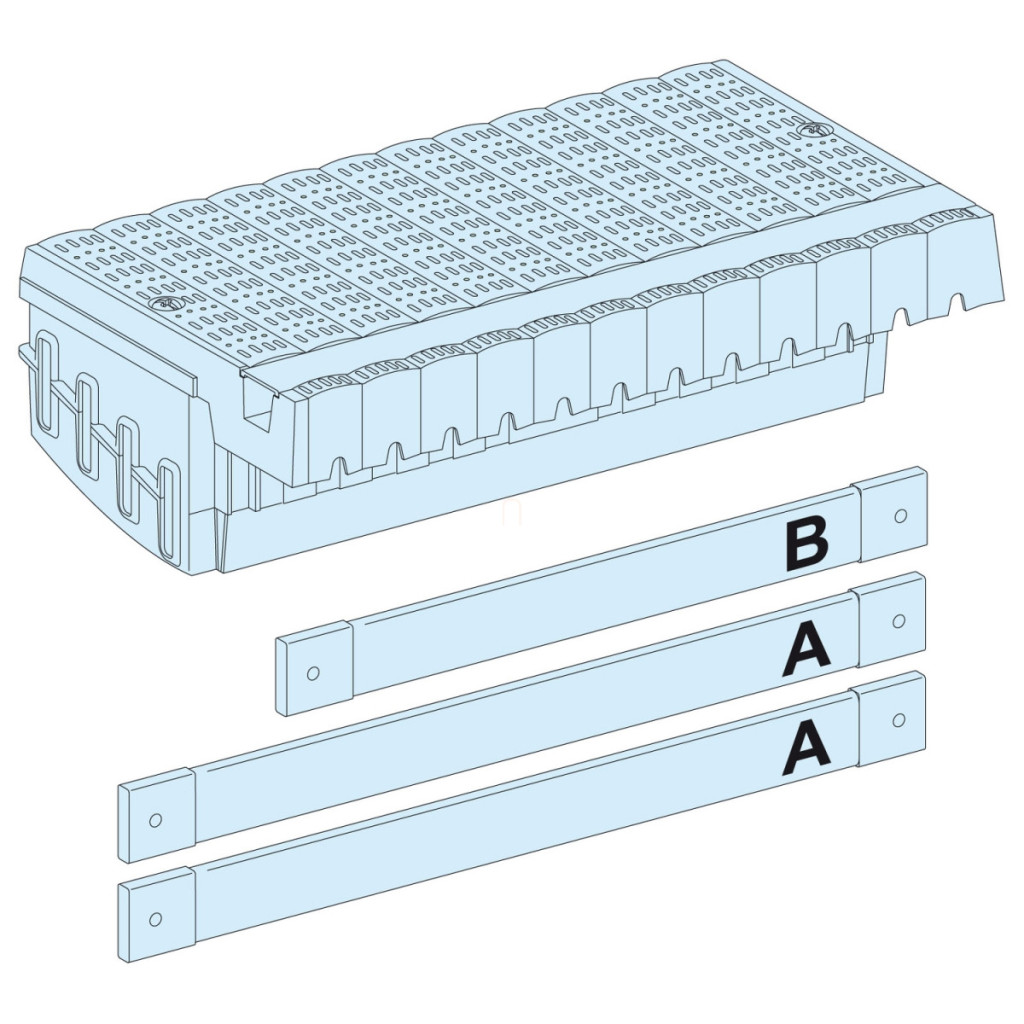

Accesorii: Conexiune flexibilă prefabricată la șinele Linergy
Date de instalare
Descrierea instalării: Dulap - lățime 650 mm
Număr de dispozitive: 4 (3P)
Descrierea polului: 3P
Dispozitive instalate: ComPact: protecție fixă NSX100...160 fără protecție la defect la împământare - control: mâner rotativ frontal direct - instalare verticală
ComPact: fix NSX250 fără protecție la defect la împământare - control: mâner rotativ frontal direct - instalare verticală
ComPact: conectabil NSX100...160 și NSX250 cu diferite moduri de control
ComPact: fix și conectabil NSX100...160 și NSX250 cu protecție la defect la pământ, diverse moduri de control
Suprafață de montare: Placă de montare
Direcție de instalare: Orizontală
Parametri electrici
Tensiune nominală de izolare [Ui]: 750 V c.a.
Tensiune nominală de impuls [Uimp]: 8 kV
Curent nominal de funcționare [Ie]: 800 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V
Curent nominal de vârf suportat [Ipk]: 50 kA
I²t la activare: 25000000 A².s
Curent admisibil: 800 A la 40 °C, 725 A la 60 °C, 675 A la 70 °C
Conexiuni
Conexiuni - terminale: Alimentare: șine flexibile (fază), 32 x 8 mm
Ieșire: conectabilă (fază), 4 ieșiri
Standarde și certificări
Standarde: IEC 61439-1, IEC 61439-2
Certificări produs: KEMA, ASEFA
Caracteristici fizice
Cantitate per set: 1 set
Lungime: 440 mm
Înălțime: 132 mm
Adâncime: 235 mm
Greutate netă: 6 kg
Culoare: Negru
