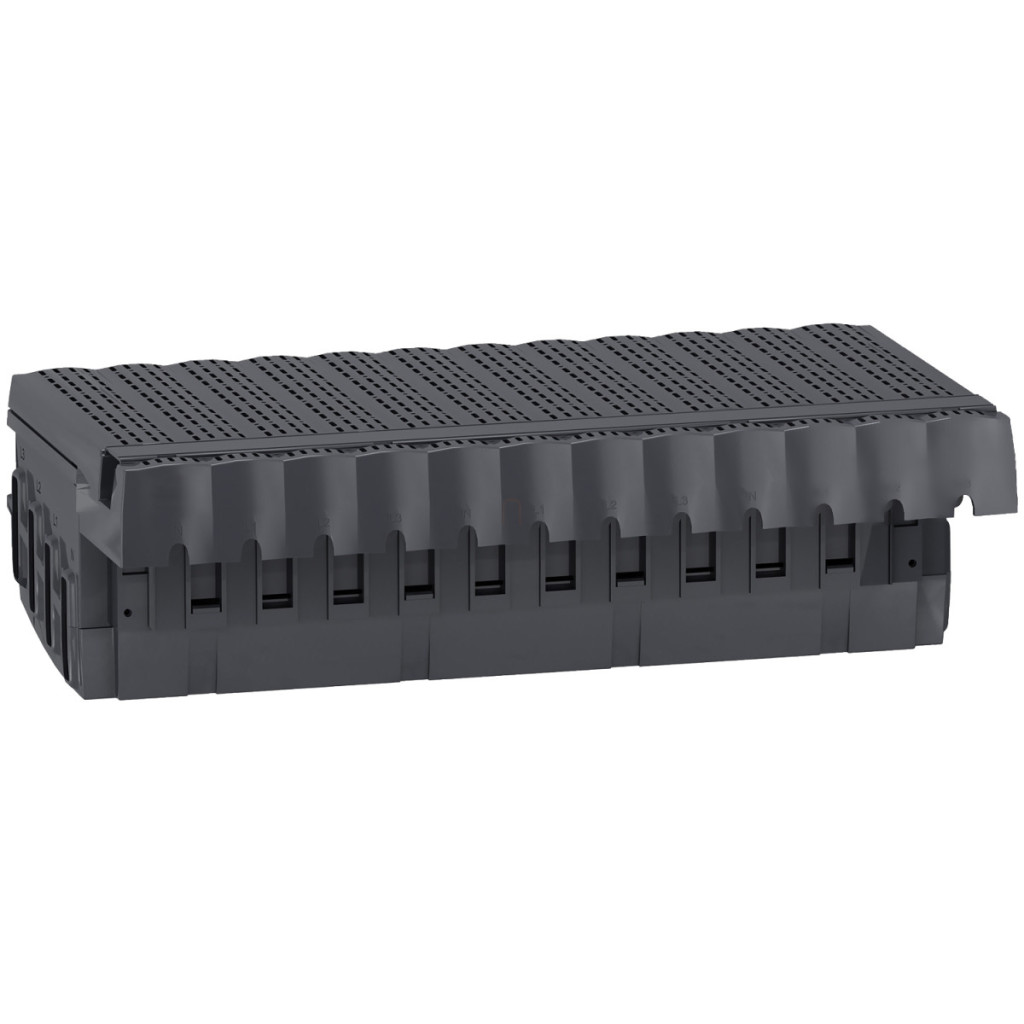

Blocul de distribuție Schneider Electric Linergy FC (LVS04407) este o componentă electrică de înaltă calitate, concepută special pentru întrerupătoarele compacte NSX250 3P fără conexiune. Acest produs aparține familiei de produse Linergy și poate fi utilizat pe scară largă în dulapurile de distribuție PrismaSeT P, în special în versiunea cu lățimea de 650 mm. Funcția principală a blocului de distribuție Linergy FC este de a servi ca sursă de alimentare pentru dispozitive și de a asigura alimentarea corespunzătoare a dispozitivelor conectate. Produsul poate fi utilizat pentru 4 dispozitive tripolare, ceea ce oferă o flexibilitate excepțională în timpul instalării. Blocul de distribuție este compatibil cu o gamă largă de întrerupătoare Compact NSX, inclusiv versiuni cu și fără protecție la defect la împământare, precum și modele cu diferite mecanisme de control (acționare cu pârghie, acționare rotativă directă pe panoul frontal, acționare motorizată). Acest lucru face ca blocul de distribuție Linergy FC să fie o soluție extrem de versatilă pentru o varietate de situații de instalare. Blocul de distribuție Schneider Electric LVS04407 are parametri electrici remarcabili. Tensiunea nominală de izolație este de 750 V c.a., iar tensiunea nominală de rezistență la impulsuri este de 8 kV. Curentul nominal de funcționare al produsului este de 800 A la o temperatură ambiantă de 40 °C, care scade la 725 A la 60 °C și la 675 A la 70 °C. Tensiunea nominală de funcționare este de 690 V. Blocul de distribuție are o capacitate remarcabilă de transport al curentului, cu un curent nominal de scurtcircuit de 50 kA și o valoare I²t de 25.000.000 A²s măsurată în timpul activării. În ceea ce privește punctele de conectare, ieșirea este conectabilă (fază) și oferă 4 ieșiri. Produsul este conform cu standardele IEC 61439-1 și IEC 61439-2 și are, de asemenea, certificări ASTA și KEMA, care garantează fiabilitatea și siguranța. În ceea ce privește caracteristicile fizice, blocul de distribuție măsoară 440 mm în lungime, 132 mm în înălțime și 235 mm în adâncime. Componenta neagră are o greutate netă de 6 kg și se recomandă montarea orizontală pe o placă de montare. Designul și parametrii tehnici ai blocului de distribuție Schneider Electric Linergy FC LVS04407 îl fac alegerea ideală pentru inginerii electricieni care caută o soluție de distribuție fiabilă și performantă pentru aplicații industriale și comerciale.
Date tehnice bloc de distribuție Linergy FC
Caracteristici principale
Familia de produse: Linergy
Tipul produsului: Alimentare dispozitiv
Denumirea produsului: Linergy FC
Categorie accesoriu/componentă separată: Accesoriu de conectare
Familia de produse compatibile: Dulap de distribuție PrismaSeT P
Date de instalare
Descrierea instalării: Dulap de distribuție - lățime 650 mm
Număr de dispozitive: 4 (3P)
Descriere pol: 3P
Tipuri de dispozitive instalate: Compact fix NSX100...160 și NSX250 cu sau fără protecție la defect la împământare, INS250 fix, INV250 fix, versiuni plug-in
Bază de montare: Placă de montare
Direcție de instalare: Orizontală
Caracteristici electrice
Tensiune nominală de izolație [Ui]: 750 V c.a. 8 kV
Curent nominal de funcționare [Ie]: 800 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V
Curent nominal de scurtcircuit de vârf [Ipk]: 50 kA
I²t la activare: 25000000 A².s
Curent admisibil: 800 A la 40 °C, 725 A la 60 °C, 675 A la 70 °C
Conexiuni
Conexiuni - terminale: Ieșire: conectabilă (fază), 4 ieșiri
Standarde și certificări
Standarde: IEC 61439-2, IEC 61439-1
Certificări de produs: ASTA, KEMA
Caracteristici fizice
Cantitate per set: 1 buc. per pachet
Lungime: 440 mm
Înălțime: 132 mm
Adâncime: 235 mm
Greutate netă: 6 kg
Culoare: Negru
