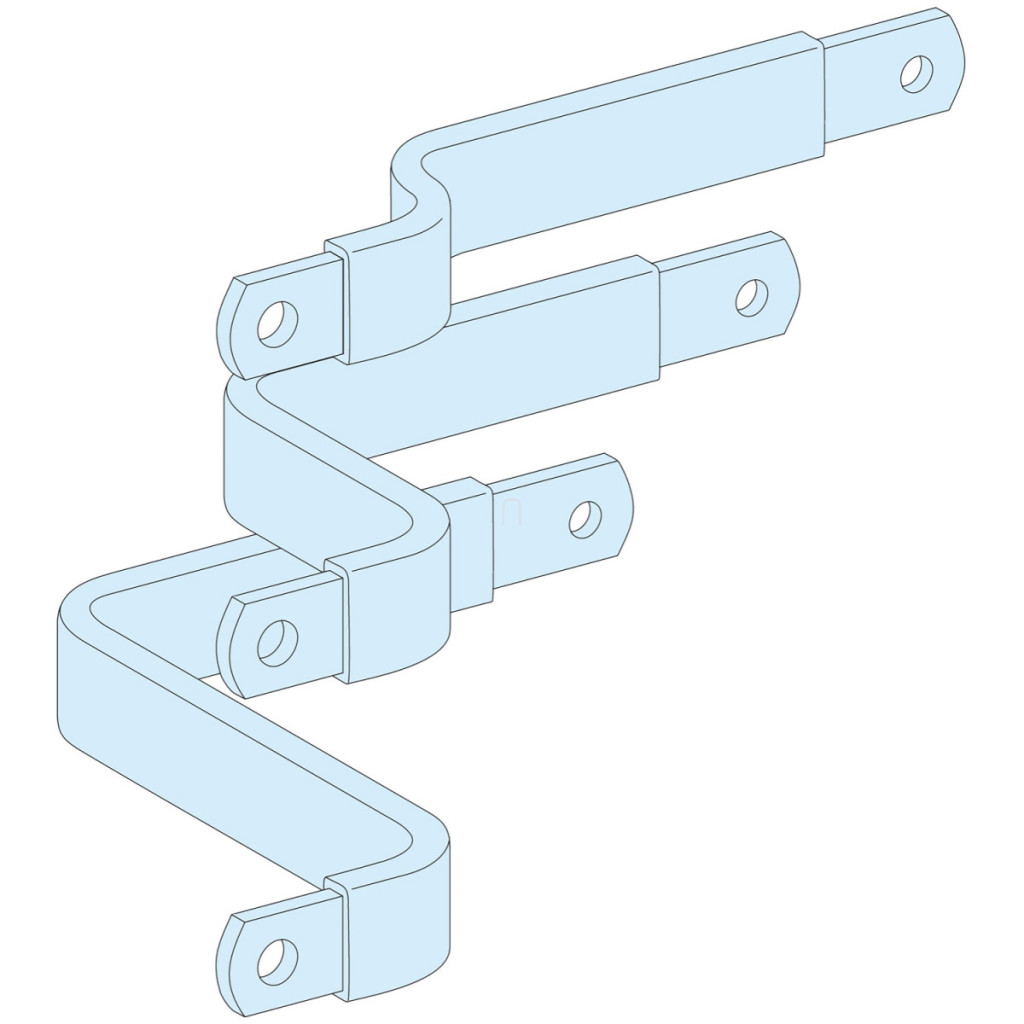

Schneider Electric LVS04423 este un conector Linergy LGY special conceput, care oferă soluția perfectă pentru integrarea în sistemele de distribuție PrismaSeT P. Acest conector cu 3 poli și curent nominal de 250 A este conceput special pentru întrerupătoarele din seria ComPact NSX250, cu conexiune orizontală plug-in și acționare cu manetă basculantă. Ca parte a gamei de produse PrismaSeT de la Schneider Electric, acest conector asigură o conexiune electrică fiabilă și sigură între barele colectoare Linergy ale sistemului de distribuție și întrerupătoarele de circuit. Conectorul LVS04423 este în deplină conformitate cu standardele IEC 61439-1 și IEC 61439-2, asigurând funcționarea corectă și siguranța chiar și în medii industriale. Certificatul ASTA oferă o dovadă suplimentară a calității și fiabilității produsului. Conectorul LVS04423 este extrem de versatil, fiind compatibil cu diverse întrerupătoare din seria ComPact, inclusiv tipurile ComPact NSX100...160, atât cu protecție la defect la împământare, cât și fără. Este optimizat pentru instalarea în dulapuri de distribuție cu lățimea de 650 mm și se potrivește perfect cu unitățile funcționale de 400 mm. Oferă o conexiune cu 3 poli pentru toate configurațiile de instalare, fiind ideal pentru sistemele trifazate. Produsul are dimensiuni precise care asigură o potrivire perfectă cu celelalte elemente ale sistemului de distribuție. Conectorul LVS04423 are o lungime totală de 288 mm, o lățime de 250 mm și o înălțime de 79 mm la punctele de conectare, asigurând un design compact și garantând în același timp izolația electrică necesară. Greutatea netă a produsului este de numai 1,02 kg, ceea ce asigură o manipulare ușoară în timpul instalării. Dimensiunile precise permit o potrivire perfectă în dulapurile de distribuție PrismaSeT P, în special în versiunile de 650 mm × 400 mm.
Schneider Electric PrismaSeT - LVS04423 - Conector 250 A, orizontal, fix NS250, comutator basculant, 3P date tehnice
Caracteristici principale
Familia de produse: PrismaSeT
Seria de produse: PrismaSeT P
Tipul produsului: Conector
Denumirea produsului: PrismaSeT PrismaSeT P dulap de distribuție
Categorie: Accesoriu conector
Standarde: IEC 61439-2 (în interiorul dulapului de distribuție), IEC 61439-1 (în interiorul dulapului de distribuție)
Certificate: ASTA
Informații suplimentare
Conexiune dulap de distribuție-dispozitiv: Șină Linergy
Descriere pol: 3P
Descrierea instalării: Dulap de distribuție - lățime 650 mm
Dispozitiv încorporat: ComPact: NSX100 fix...160 cu protecție împotriva defectelor la împământare - control: braț basculant instalare orizontală
ComPact: fix NSX250 cu protecție împotriva defectelor la împământare - control: braț basculant instalare orizontală
ComPact: fix NSX100...160 fără protecție la defect la împământare - comandă: instalare orizontală cu braț basculant
ComPact: fix NSX250 fără protecție la defect la împământare - comandă: instalare orizontală cu braț basculant
Curent nominal de funcționare: 250 A
Greutate netă: 1,02 kg
Cantitate per set: 1 bucată
Unitate funcțională
650 mm 400 mm Dulap de distribuție PrismaSeT P ComPact NSX100...160 fără protecție la defect la împământare, fix, braț basculant, orizontal, 3P, 1 direct, 3
650 mm 400 mm Dulap de distribuție PrismaSeT P ComPact NSX250 fără protecție la defect la împământare, fix, braț basculant, orizontal, 3P, 1 direct, 3
650 mm 400 mm Dulap de distribuție PrismaSeT P ComPact NSX100...160 cu protecție la defect la împământare, fix, braț basculant, orizontal, 3P, 1 direct, 3
650 mm 400 mm Dulap de distribuție PrismaSeT P ComPact NSX250 cu protecție la defect la împământare, fix, braț basculant, orizontal, 3P, 1 direct, 3
Dimensiuni
Lungime: 288 mm
Lățime: 250 mm
Înălțime: 79 mm
