Schneider Electric LVS04424 este un dispozitiv de conectare profesional conceput special pentru sistemele PrismaSeT P. Această conexiune orizontală cu 4 poli de tip Linergy LGY este soluția perfectă pentru profesioniștii din domeniul electric, în special atunci când se planifică conectarea întrerupătoarelor NSX250. Produsul are un curent nominal de funcționare de 250 A, fiind ideal pentru aplicații industriale și comerciale de dimensiuni medii. Designul său este compatibil cu întrerupătoarele fixe ComPact NSX100-160 și NSX250 cu comutatoare basculante, indiferent dacă acestea au sau nu protecție împotriva defectelor la împământare. Această versatilitate facilitează foarte mult munca proiectanților de sisteme electrice, deoarece poate fi utilizat într-o varietate de configurații. Conectorul LVS04424 se potrivește cu tipurile de carcase PrismaSeT P cu lățimea de 650 mm și utilizează o bară colectoare Linergy de 20 x 3 mm. În timpul instalării, este important de reținut că acesta este alegerea ideală pentru întrerupătoarele fixe dispuse orizontal, indiferent dacă sunt de tip NSX100-160 sau NSX250. Fabricat în conformitate cu standardele IEC 61439-1 și IEC 61439-2, produsul are certificare ASTA, care garantează calitatea și siguranța. În ceea ce privește parametrii tehnici ai conectorului, este important să se evidențieze dimensiunile exacte, care sunt esențiale pentru proiectarea profesională. Produsul are dimensiuni totale de 288 mm x 258,9 mm și o înălțime de 29 mm sau 134 mm, în funcție de proiectare. Această dimensiune compactă permite utilizarea eficientă a spațiului din interiorul dulapului electric, asigurând în același timp stabilitatea și capacitatea de încărcare necesare pentru un curent de 250 A. Conectorul LVS04424 este proiectat pentru instalarea în dulapuri de distribuție aparținând familiei PrismaSeT, unde asigură conectarea la întrerupătoarele ComPact prin sisteme standard de bare colectoare. Acest tip de conector este o soluție deosebit de eficientă în proiectele în care fiabilitatea și ușurința instalării sunt esențiale.

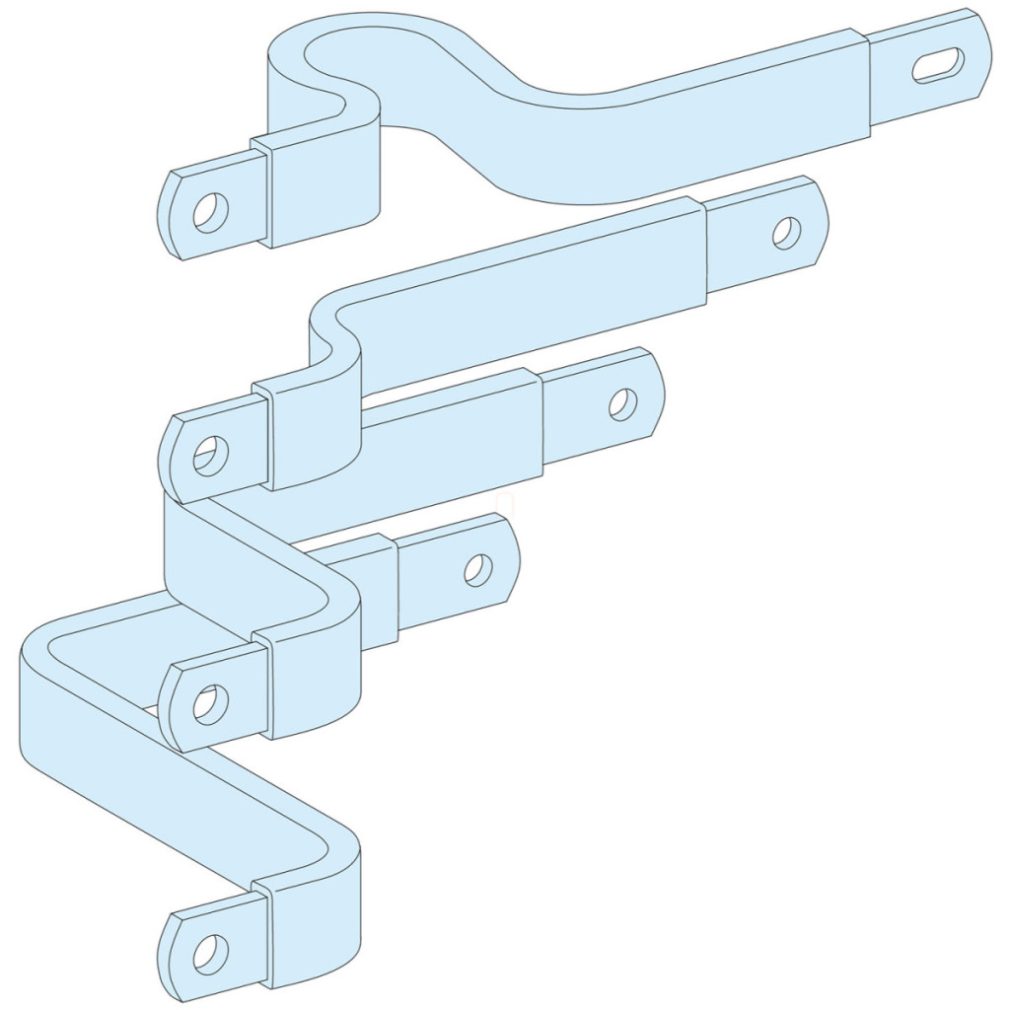

Schneider Electric PrismaSeT - LVS04424 - Conector 250 A, orizontal, fix NS250, comutator basculant, 4P date tehnice
Caracteristici principale
Familia de produse: PrismaSeT
Tipul familiei de produse: PrismaSeT P
Tipul produsului: Conector
Denumirea produsului: PrismaSeT PrismaSeT P cabinet
Categorie accesorii: Accesoriu conector
Standarde: IEC 61439-2, IEC 61439-1, în interiorul dulapului
Certificări produs: ASTA
Informații suplimentare
Conectare dispozitiv dulap: Bară colectoare Linergy
Descriere pol: 4P
Descriere instalare: Dulap - lățime 650 mm
Dispozitive instalabile:
- ComPact: NSX100 fix...160 cu protecție împotriva defectelor la împământare - control: instalare cu braț basculant orizontal
- ComPact: NSX250 fix cu protecție împotriva defectelor la împământare - control: instalare cu braț basculant orizontal
- ComPact: NSX100 fix...160 fără protecție la defect la împământare - control: instalare cu braț basculant orizontal
- ComPact: fix NSX250 fără protecție la defect la împământare - control: instalare cu braț basculant orizontal
Curent nominal de funcționare: 250 A
Secțiune transversală a barei colectoare: 20 x 3 mm
Greutate netă: 1,28 kg
Cantitate per set: 1 buc. Unități funcționale - 650 mm 400 mm Dulap PrismaSeT P ComPact NSX100...160 fără protecție la defect la împământare fixat orizontal cu braț basculant 4P 1 direct 4- 650 mm 400 mm Dulap PrismaSeT P ComPact NSX250 fără protecție la defect la împământare braț basculant orizontal fix 4P 1 direct 4
- 650 mm 400 mm Dulap PrismaSeT P ComPact NSX100...160 cu protecție la defect la împământare braț basculant orizontal fix 4P 1 direct 4- 650 mm 400 mm Dulap PrismaSeT P ComPact NSX250 cu protecție împotriva defectelor la împământare, braț basculant orizontal fix 4P 1 direct 4
Dimensiuni
Lățime: 288 mm Lungime: 258,9 mm Înălțime: 29 mm / 134 mm (în funcție de tip)
