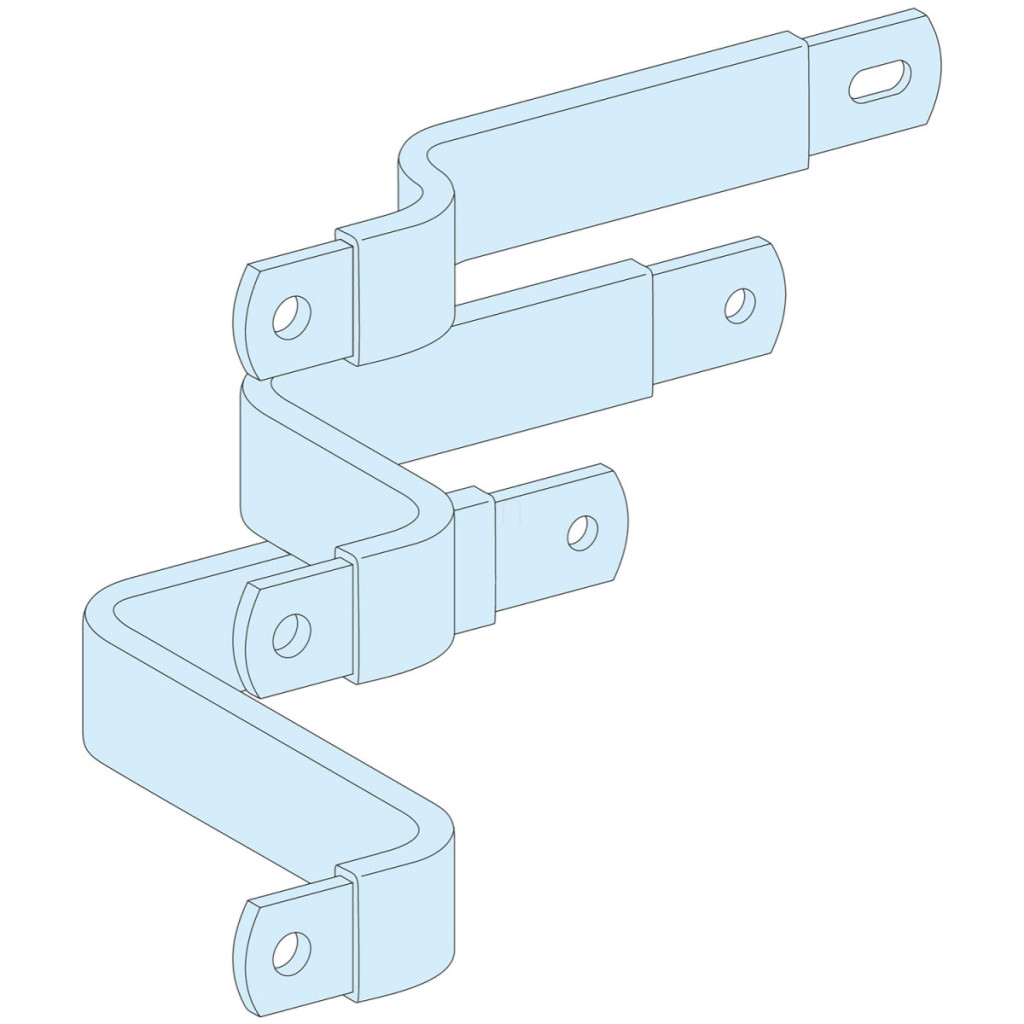

Conectorul Schneider Electric PrismaSeT - LVS04453 este un conector electric de calitate profesională, conceput special pentru întrerupătoarele NSX630. Acest conector 3P (trifazat), cu curent nominal de 630 A, montat orizontal, cu comutator basculant, este soluția perfectă pentru sistemele de distribuție electrică industriale și comerciale, unde sunt necesare fiabilitate și siguranță ridicate. Produsul face parte din gama Schneider Electric PrismaSeT P și este conform cu standardele stricte IEC 61439-1 și IEC 61439-2, care garantează funcționarea în siguranță în cadrul dulapului de distribuție. Conectorul certificat ASTA are parametri tehnici excelenți, fiind ideal pentru utilizarea în sisteme electrice de mare putere. Conectorul Linergy LGY se potrivește sistemului de bare colectoare Linergy, care este utilizat pe scară largă în dulapurile de distribuție PrismaSeT. Principalul avantaj al produsului este că este compatibil cu mai multe tipuri de întrerupătoare ComPact: poate fi utilizat cu întrerupătoare fixe ComPact NSX400 și NSX630, cu sau fără protecție la defect la împământare, într-o dispunere orizontală, cu comanda basculantă. Această versatilitate permite proiectanților și instalatorilor de sisteme să utilizeze aceeași componentă în mai multe configurații, reducând cerințele de stocare. Conectorul este recomandat pentru instalarea în dulapuri cu lățimea de 650 mm, cu șine cu secțiune transversală de 32 x 6 mm. Datele tehnice ale conectorului LVS04453 sunt impresionante: curent nominal de funcționare de 630 A, design 3P (trifazic), care îndeplinește cerințele sistemelor moderne de distribuție. Dimensiunile produsului sunt specificate cu precizie în desenele tehnice, ceea ce facilitează proiectanților planificarea configurației dulapului de distribuție. Opțiunile de configurare pentru diferitele unități funcționale sunt, de asemenea, detaliate în fișa tehnică a produsului, permițând planificarea precisă a amplasării acestora în carcasele PrismaSeT P de 650 mm x 400 mm. Aceste informații detaliate ajută instalatorii să ia în considerare toate aspectele necesare în timpul instalării, asigurând funcționarea corectă a sistemului și fiabilitatea pe termen lung.
Schneider Electric PrismaSeT - LVS04453 - Conector 630A NS630, orizontal, fix, comutator basculant, 3P date tehnice
Caracteristici principale
Familia de produse: PrismaSeT
Categorie de produse: PrismaSeT P
Tip componentă: Conector
Denumire produs: PrismaSeT PrismaSeT P cabinet
Categorie accesoriu: Accesoriu conector
Standarde: IEC 61439-2, în interiorul cabinetului, IEC 61439-1, în interiorul dulapului
Certificate: ASTA
Informații suplimentare
Conexiune dulap-dispozitiv: Șină Linergy
Poli: 3P
Descrierea instalării: Dulap - lățime 650 mm
Dispozitiv instalabil: ComPact: NSX400 fix fără protecție la defect la împământare - control: instalare orizontală cu braț basculant
ComPact: NSX630 fix fără protecție la defect la împământare - comandă: balansier cu instalare orizontală
ComPact: NSX400 fix cu protecție la defect la împământare - comandă: balansier cu instalare orizontală
ComPact: NSX630 fix cu protecție împotriva defectelor la împământare - control: instalare orizontală cu braț basculant
Curent nominal de funcționare: 630 A
Secțiune transversală a șinei: 32 x 6 mm
Greutate netă: 2,42 kg
Conținutul pachetului: 1 bucată
Unități funcționale
650 mm 400 mm Dulap PrismaSeT P ComPact NSX400 fără protecție la defect la împământare braț basculant fix orizontal 3P 1 direct 4p>
650 mm 400 mm Dulap PrismaSeT P ComPact NSX630 fără protecție la defect la împământare, braț basculant fix, orizontal 3P 1 direct 4
650 mm 400 mm Dulap PrismaSeT P ComPact NSX400 cu protecție împotriva defectelor la împământare, braț basculant fix, orizontal 3P 1 direct 4
650 mm 400 mm Dulap PrismaSeT P ComPact NSX630 cu protecție împotriva defectelor la împământare, braț basculant fix, orizontal, 3P 1 direct 4
Dimensiuni
Dimensiunile exacte ale produsului pot fi găsite în desenul tehnic.
