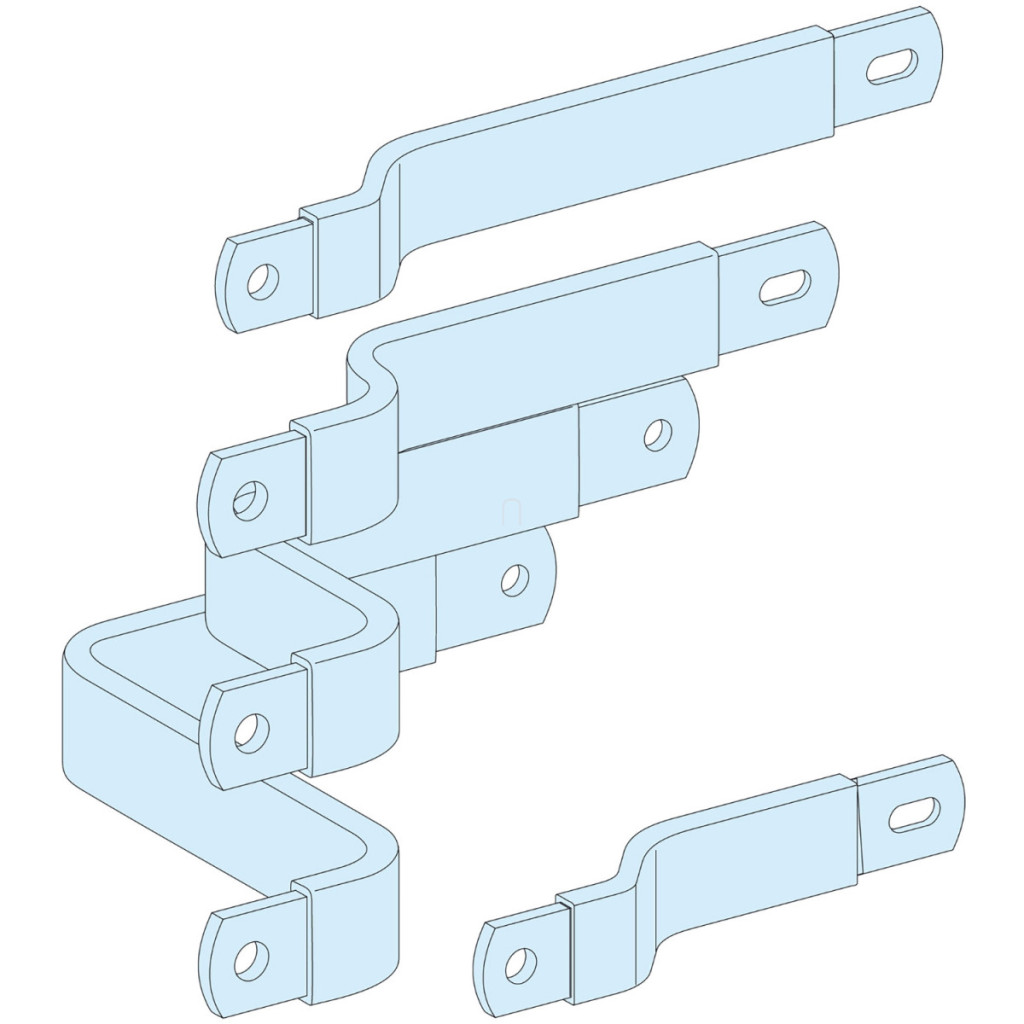

Conectorul Schneider Electric LVS04454 Linergy LGY este un element de conectare electrică profesional, special conceput pentru întrerupătoarele NSX630 și NSX400. Acest conector cu 4 poli și un curent nominal de funcționare de 630 A este parte integrantă a sistemului de distribuție PrismaSeT P și are un design orizontal cu control prin balansier. Produsul aparține familiei de produse PrismaSeT și este optimizat pentru utilizarea cu sistemul de dulapuri de distribuție PrismaSeT P. Conectorul este proiectat pentru a fi utilizat cu întrerupătoarele ComPact NSX400 și NSX630, indiferent dacă acestea au sau nu protecție împotriva defectelor la împământare. Designul fix, dispus orizontal, cu braț basculant, este ideal pentru utilizarea în dulapuri cu lățimea de 650 mm, unde instalarea profesională și o conexiune electrică fiabilă sunt cerințe esențiale. În ceea ce privește caracteristicile tehnice, conectorul Linergy LGY are o secțiune transversală a barei colectoare de 32 x 6 mm, ceea ce asigură o capacitate adecvată de transport al curentului chiar și sub o sarcină de 630 amperi. Produsul este conform cu standardele stricte IEC 61439-1 și IEC 61439-2 și are certificarea de produs ASTA, care garantează o calitate și o siguranță ridicate în aplicațiile industriale. Conectorul funcționează cu sistemul de bare colectoare Linergy, care face parte din soluțiile fiabile de infrastructură ale Schneider Electric. Flexibilitatea de instalare a conectorului permite diferite configurații. Poate fi utilizat într-o carcasă PrismaSeT P de 650 mm × 400 mm, cu întrerupătoare ComPact NSX400 sau NSX630, cu sau fără protecție la defect la împământare, întotdeauna într-o configurație orizontală, cu braț basculant fix, într-o versiune cu 4 poli. Produsul cântărește 3,5 kg și există 1 bucată în fiecare unitate de asamblare. Dimensiunile produsului LVS04454 sunt detaliate în documentația tehnică, unde puteți găsi dimensiunile exacte de instalare și punctele de conectare. Conform dimensiunilor indicate în ilustrația tehnică a produsului, dimensiunile principale ale conectorului sunt: 300 mm, 264 mm, 162 mm și 204,5 mm. Aceste date sunt esențiale pentru proiectarea și implementarea corespunzătoare. Conectorul Schneider Electric LVS04454 este un produs profesional destinat aplicațiilor industriale, oferind o conexiune electrică fiabilă și sigură în sistemele de mare putere, în special în sistemele de distribuție PrismaSeT P.
Schneider Electric PrismaSeT - LVS04454 - Conector 630A NS630, orizontal, fix, comutator basculant, 4P date tehnice
Caracteristici principale
Familia de produse: PrismaSeT
Seria de produse: PrismaSeT P
Tipul produsului: Conector
Denumirea produsului: PrismaSeT PrismaSeT P dulap de distribuție
Categorie: Accesoriu conector
Standarde: IEC 61439-2, în interiorul dulapului de distribuție; IEC 61439-1, în interiorul dulapului de distribuție
Certificări produs: ASTA
Informații suplimentare
Conectarea dispozitivului dulapului: Bară colectoare Linergy
Descrierea polului: 4P
Descrierea instalării: Dulap - lățime 650 mm
Dispozitiv încorporat: ComPact: NSX400 fix fără protecție la defect la împământare - comandă: braț basculant instalare orizontală
ComPact: NSX630 fix fără protecție la defect la împământare - comandă: braț basculant instalare orizontală
ComPact: fix NSX400 cu protecție la defect la împământare - comandă: instalare orizontală cu braț basculant
ComPact: fix NSX630 cu protecție la defect la împământare - comandă: instalare orizontală cu braț basculant
Curent nominal de funcționare [Ie]: 630 A
Secțiune transversală a barei colectoare: 32 x 6 mm
Greutate netă: 3,5 kg
Cantitate per set: 1 bucată
Unități funcționale
650 mm 400 mm Dulap PrismaSeT P ComPact NSX400 fără braț basculant fix orizontal 4P 1 direct 5
650 mm 400 mm Dulap PrismaSeT P ComPact NSX630 fără braț basculant fix orizontal 4P 1 direct 5
650 mm 400 mm Dulap PrismaSeT P ComPact NSX400 braț basculant fix orizontal 4P 1 direct 5
650 mm 400 mm Dulap PrismaSeT P ComPact NSX630 braț basculant fix orizontal 4P 1 direct 5
Dimensiuni
Ilustrația tehnică a produsului include desene dimensionale detaliate la sfârșitul documentației.
