Dispozitivul universal de transfer cu conexiune în conductă LVS04460 din gama PrismaSeT P de la Schneider Electric oferă o soluție fiabilă și de înaltă calitate pentru sistemele industriale de alimentare cu energie electrică. Acest dispozitiv de 630 A, 4P (4 poli) este alegerea ideală pentru sistemele moderne de distribuție electrică, unde siguranța și fiabilitatea sunt cerințe esențiale. Elementul de transfer de conexiune LVS04460, parte a familiei de produse PrismaSeT P, este special conceput pentru instalarea în dulapuri de comutație cu lățimea de 650 mm, unde asigură o conexiune simplă și sigură între diferite dispozitive. Produsul este pe deplin conform cu standardele IEC 61439-1 și IEC 61439-2 și are certificare ASTA, care garantează calitatea înaltă și conformitatea cu standardele. Versatilitatea dispozitivului este demonstrată de compatibilitatea sa cu o gamă largă de echipamente, cum ar fi întrerupătoarele din seria EasyPact CVS400/CVS630 și dispozitivele ComPact NSX400/NSX630, în diferite versiuni, fie fixe, plug-in sau retractabile, cu sau fără protecție la defect la împământare, și cu diverse moduri de funcționare, cum ar fi acționare cu manetă, acționare directă de pe panoul frontal sau acționare motorizată. Produsul are parametri tehnici remarcabili. Curentul nominal de funcționare (Ie) de 630 A asigură performanțe adecvate chiar și pentru sisteme mai mari. Conectarea la sistemul de bare colectoare se face prin bare colectoare cu secțiune transversală de 32 x 6 mm, care permit o transmisie optimă a curentului. Înălțimea structurii este de 250 mm, ceea ce permite o instalare compactă. Dimensiunile exacte ale produsului pot fi găsite în documentația tehnică: lățime 364 mm, înălțime 248,5 mm și dimensiuni tipice ale adâncimii 284,7 mm și 454,7 mm. Dimensiunile precise asigură o potrivire perfectă în sistemul PrismaSeT P, facilitând instalarea și proiectarea sistemului.

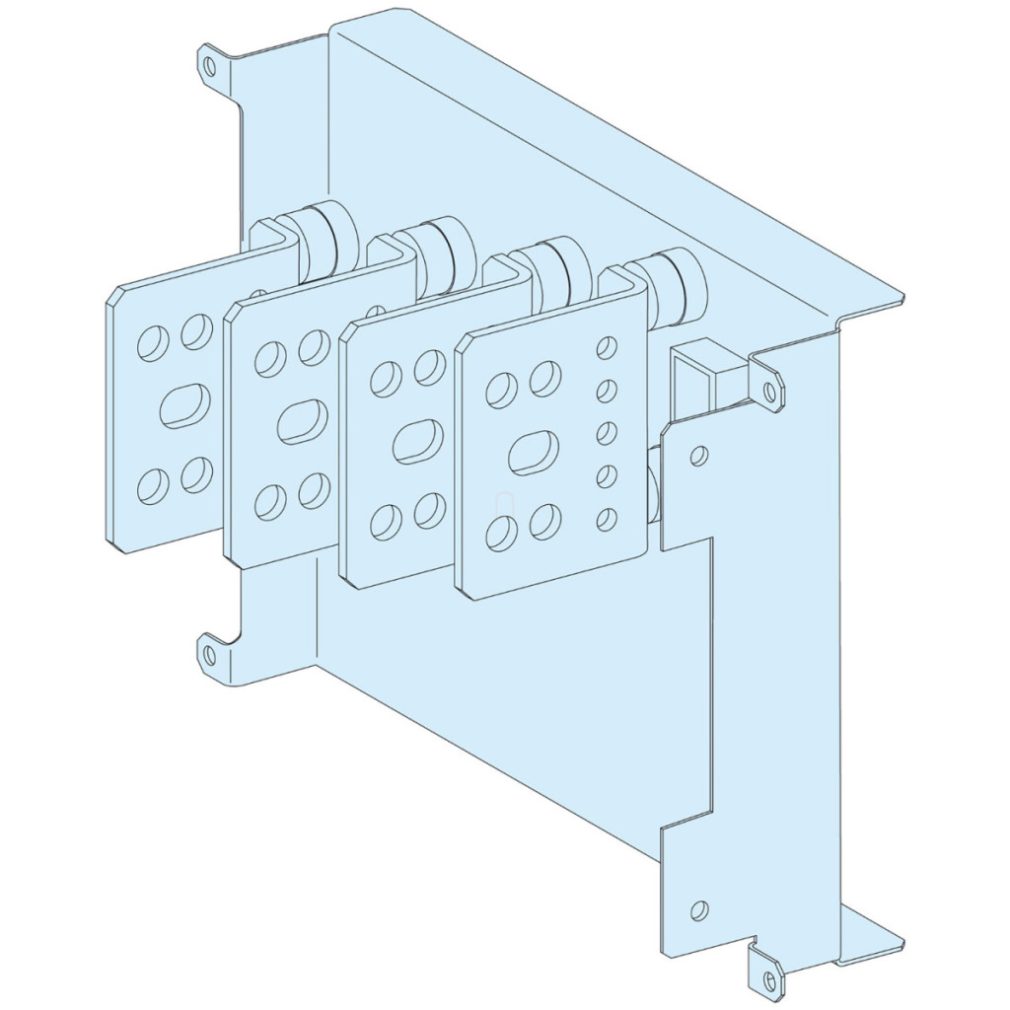

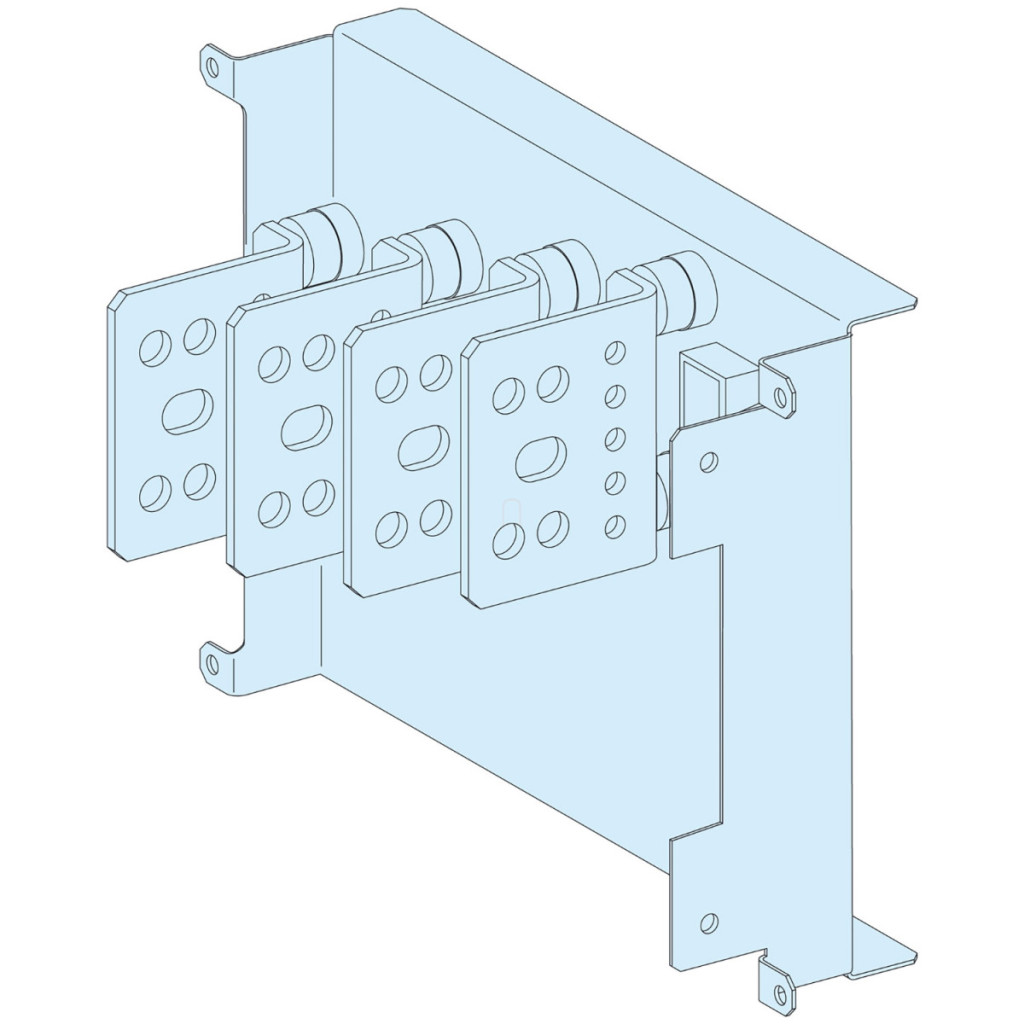

Schneider Electric PrismaSeT - LVS04460 - Conexiune de deplasare 630A 4P date tehnice
Caracteristici cheie
Familia de produse: PrismaSeT
Seria de produse: PrismaSeT P
Tipul produsului: Dispozitiv de transfer conexiune
Denumirea produsului: PrismaSeT Dulap de distribuție PrismaSeT P
Categorie accesorii/componente separate: Accesoriu pentru distribuția energiei electrice
Standarde și certificări
Standarde: IEC 61439-2, în interiorul dulapului de distribuție
IEC 61439-1, în interiorul dulapului de distribuție
Certificări produs: ASTA
Informații suplimentare
Conexiune dispozitiv dulap de comutare: mecanism de transfer al conexiunii
Descrierea polului: 4P
Descrierea instalării: Dulap de comutație - lățime 650 mm
Dispozitive instalabile
Produsul este compatibil cu o gamă largă de tipuri de dispozitive, inclusiv întrerupătoare EasyPact CVS400/CVS630 și ComPact NSX400/NSX630 în diverse configurații:
- Versiuni fixe, conectabile și retractabile
- Cu sau fără protecție la defect la împământare
- Diverse moduri de funcționare: pârghie, rotație directă a panoului frontal sau motorizată
Date tehnice
Curent nominal de funcționare [Ie]: 630 A
Secțiune transversală a barei colectoare: 32 x 6 mm
Înălțime: 250 mm
Dimensiuni: 364 mm (lățime) x 248,5 mm (înălțime)
