Conectorul Schneider Electric LVS04461 Linergy LGY este o soluție profesională pentru întrerupătoarele NSX630, care se potrivește perfect în sistemul de dulapuri de comutație PrismaSeT P. Acest conector orizontal cu 3 poli, cu o putere nominală de 630 A și comutație cu basculă, poate fi utilizat în rețelele de distribuție electrică din clădiri industriale și comerciale. Ca parte a carcasei Schneider Electric PrismaSeT P, produsul asigură o conexiune electrică fiabilă și sigură între barele colectoare Linergy și întrerupătoarele automate. Datorită designului său, conectorul LVS04461 este compatibil atât cu întrerupătoarele ComPact NSX400, cât și cu cele NSX630, fie ele conectabile sau extragibile, cu sau fără protecție la defect la pământ. Funcționarea cu comutator permite o manipulare rapidă și ușoară, în timp ce modul de instalare orizontală asigură o utilizare optimă a spațiului în dulapurile de comutație cu lățimea de 650 mm. Din punct de vedere tehnic, conectorul are un curent nominal de funcționare (Ie) de 630 A și este potrivit pentru conectarea șinelor cu o secțiune transversală de 30 x 10 mm. Produsul este conform cu standardele IEC 61439-1 și IEC 61439-2 și are certificare ASTA, care garantează o calitate înaltă și o funcționare fiabilă. LVS04461 este deosebit de util în aplicații în care instalarea rapidă și fiabilitatea operațională pe termen lung sunt importante, cum ar fi în instalații industriale, centre de date sau clădiri comerciale. Conectorul poate fi utilizat în mai multe configurații diferite: într-o carcasă PrismaSeT P de 650 mm x 400 mm, cu diverse întrerupătoare ComPact. Fie că este vorba de întrerupătoare NSX400 sau NSX630, în versiune plug-in sau extractibilă, cu sau fără protecție la defect la împământare, LVS04461 oferă o soluție universală. Dispunerea orizontală cu 3 poli și opțiunea 1 directă permit diferite configurații (tip 3 sau 6, în funcție de aplicația specifică). Această versatilitate face ca conectorul Schneider Electric LVS04461 Linergy LGY să fie alegerea ideală pentru sistemele moderne de distribuție electrică, unde fiabilitatea și flexibilitatea sunt cerințe esențiale.

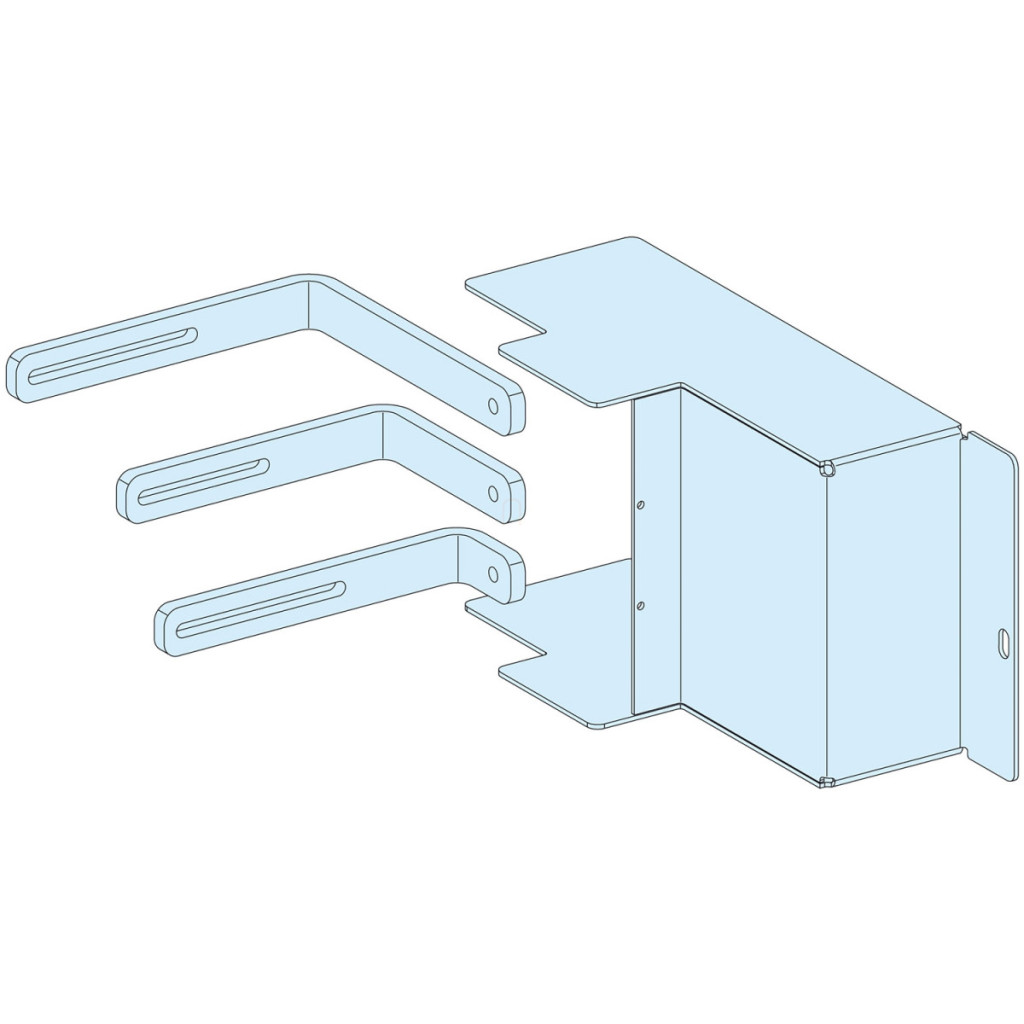

Schneider Electric PrismaSeT - LVS04461 - Conector prefabricat pentru mufă orizontală. Date tehnice pentru NSX400/630
Informații generale
Familia de produse: PrismaSeT
Detalii despre familia de produse: PrismaSeT P
Tipul produsului: Conector
Denumirea produsului: PrismaSeT PrismaSeT P cabinet
Categorie accesorii: Accesoriu conector
Standarde: IEC 61439-2 (în interiorul dulapului), IEC 61439-1 (în interiorul dulapului)
Certificări produs: ASTA
Caracteristici tehnice
Conexiune dulap-dispozitiv: Bară colectoare Linergy
Poli: 3P
Descrierea instalării: Dulap - lățime 650 mm
Dispozitive încorporate:
- ComPact: NSX400 plug-in fără protecție la defect la împământare - comandă: comutator, instalare orizontală
- ComPact: NSX630 plug-in fără protecție la defect la împământare - comandă: comutator, instalare orizontală
- ComPact: NSX400 fără protecție la defect la împământare - comandă: comutator, instalare orizontală
- ComPact: NSX630 fără protecție la defect la împământare - comandă: comutator, instalare orizontală
- ComPact: NSX400 cu protecție la defect la împământare - control: comutator, instalare orizontală
- ComPact: NSX630 cu protecție la defect la împământare - control: comutator, instalare orizontală
- ComPact: extractibil NSX400 cu protecție la defect la împământare - control: comutator, instalare orizontală
- ComPact: extractibil NSX630 cu protecție la defect la împământare - control: comutator, instalare orizontală
Curent nominal de funcționare [Ie]: 630 A
Secțiune transversală a barei colectoare: 30 x 10 mm
Unități funcționale
650 mm 400 mm Dulap PrismaSeT P ComPact NSX400/NSX630 pentru întrerupătoare, în diverse configurații (plug-in/extractibil, cu/fără protecție la defect la împământare), orizontal, design 3P.
