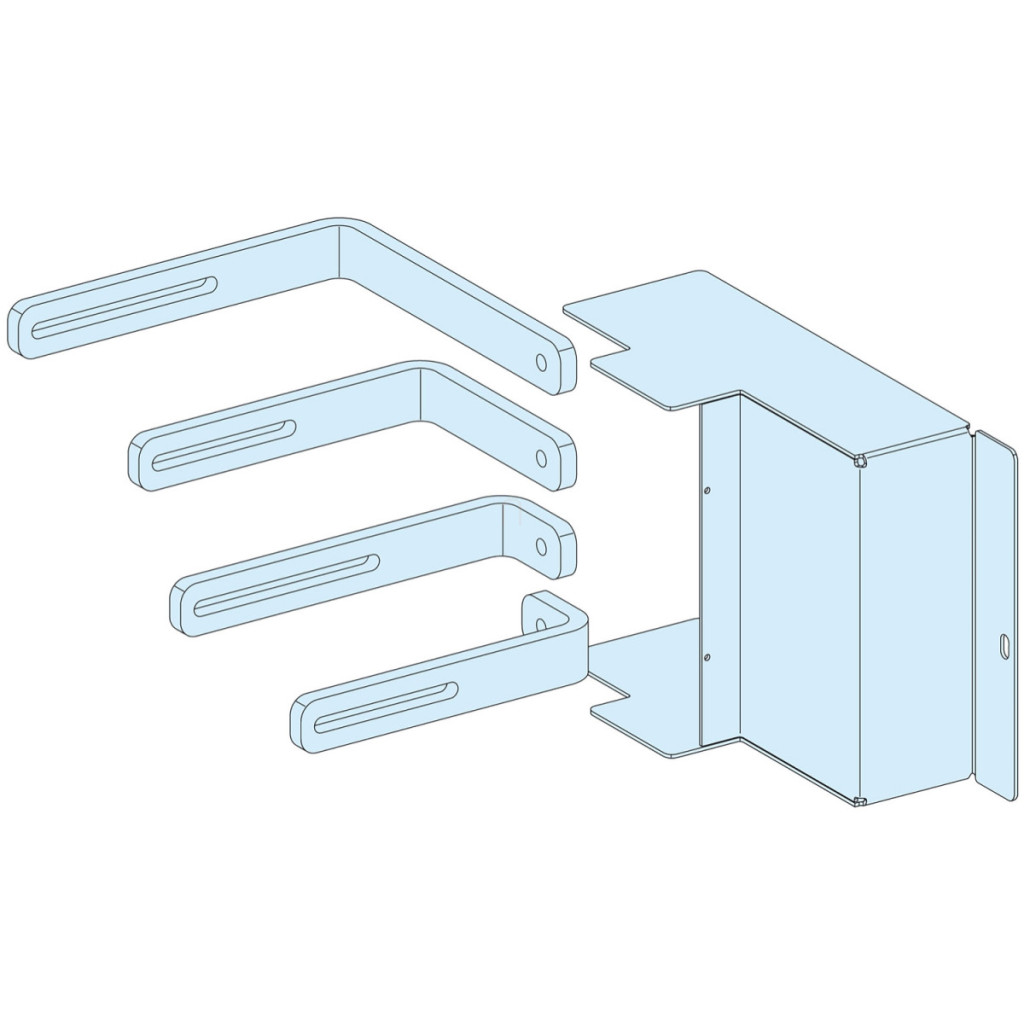

Conectorul Schneider Electric PrismaSeT LVS04462 este o soluție de conectare electrică de înaltă calitate de tip Linergy LGY, concepută special pentru întrerupătorul NSX630. Acest produs profesional pentru industria electrică este disponibil într-o versiune cu 4 poli, cu un curent nominal de funcționare (Ie) de 630 amperi, conexiune orizontală cu mufă și comutare cu basculă. Conectorul dezvoltat pentru sistemul de carcase PrismaSeT P este soluția perfectă pentru mediile industriale și instalațiile comerciale în care este necesar un sistem de distribuție electrică fiabil și sigur. Produsul este proiectat în conformitate cu standardele IEC 61439-1 și IEC 61439-2 și este, de asemenea, certificat ASTA, ceea ce garantează o calitate excelentă și o siguranță operațională maximă. Conectorul este compatibil cu sistemul de bare colectoare Linergy, ceea ce permite o instalare ușoară și rapidă. Designul Schneider Electric LVS04462 permite utilizarea acestuia cu diverse întrerupătoare ComPact NSX, inclusiv tipurile NSX400 și NSX630, cu sau fără protecție la defect la împământare. Produsul este potrivit atât pentru întrerupătoare de tip plug-in, cât și pentru întrerupătoare de tip drawout, oferind o flexibilitate excepțională în proiectarea și configurarea sistemelor electrice. Este proiectat special pentru instalarea în carcase PrismaSeT P cu lățimea de 650 mm și secțiune transversală a șinei de 30 x 10 mm. Conectorul are dimensiuni precise, care pot fi găsite în detaliu în documentația tehnică. Produsul cântărește aproximativ 5 kg net și este vândut în ambalaje individuale. Conectorul cu numărul de articol LVS04462 conectează întrerupătoarele la bara colectoare a sistemului PrismaSeT, asigurând o distribuție eficientă și sigură a energiei electrice. Produsul este fabricat din materiale de înaltă calitate și îndeplinește cele mai stricte cerințe industriale. Conține componente din plastic fără halogeni și nu conține PVC și silicon.
Schneider Electric PrismaSeT - LVS04462 - CONECTOR PLUG NS630 4P date tehnice
Caracteristici principale
Familia de produse: PrismaSeT
Tipul familiei de produse: PrismaSeT P
Tipul produsului: Conector
Denumirea produsului: PrismaSeT PrismaSeT P cabinet
Categorie: Accesoriu conector
Standarde: IEC 61439-2, în interiorul dulapului; IEC 61439-1, în interiorul dulapului
Certificări produs: ASTA
Informații suplimentare
Conexiune dulap-dispozitiv: Bară colectoare Linergy
Descriere pol: 4P
Descrierea instalării: Dulap - lățime 650 mm
Dispozitiv instalat: ComPact: NSX400/NSX630 cu conectare prin mufă, fără protecție la defect la împământare - control: comutator cu instalare orizontală; ComPact: NSX400/NSX630 retractabil fără protecție la defect la împământare - control: comutator cu instalare orizontală; ComPact: NSX400/NSX630 plug-in cu protecție la defect la împământare - control: comutator cu instalare orizontală; ComPact: NSX400/NSX630 retractabil cu protecție la defect la împământare - control: comutator cu instalare orizontală
Curent nominal de funcționare [Ie]: 630 A
Secțiune transversală a barei colectoare: 30 x 10 mm
Cantitate per set: 1 set
Unități funcționale
650 mm 400 mm Dulap PrismaSeT P pentru tipurile ComPact NSX400/NSX630, design plug-in sau pull-out, cu sau fără protecție la defect la împământare, dispunere orizontală 4P
Dimensiuni
Desenul tehnic al produsului prezintă dimensiunile exacte, care sunt valori aproximative și sunt exprimate în milimetri. Detalii suplimentare pot fi găsite în documentația tehnică.
