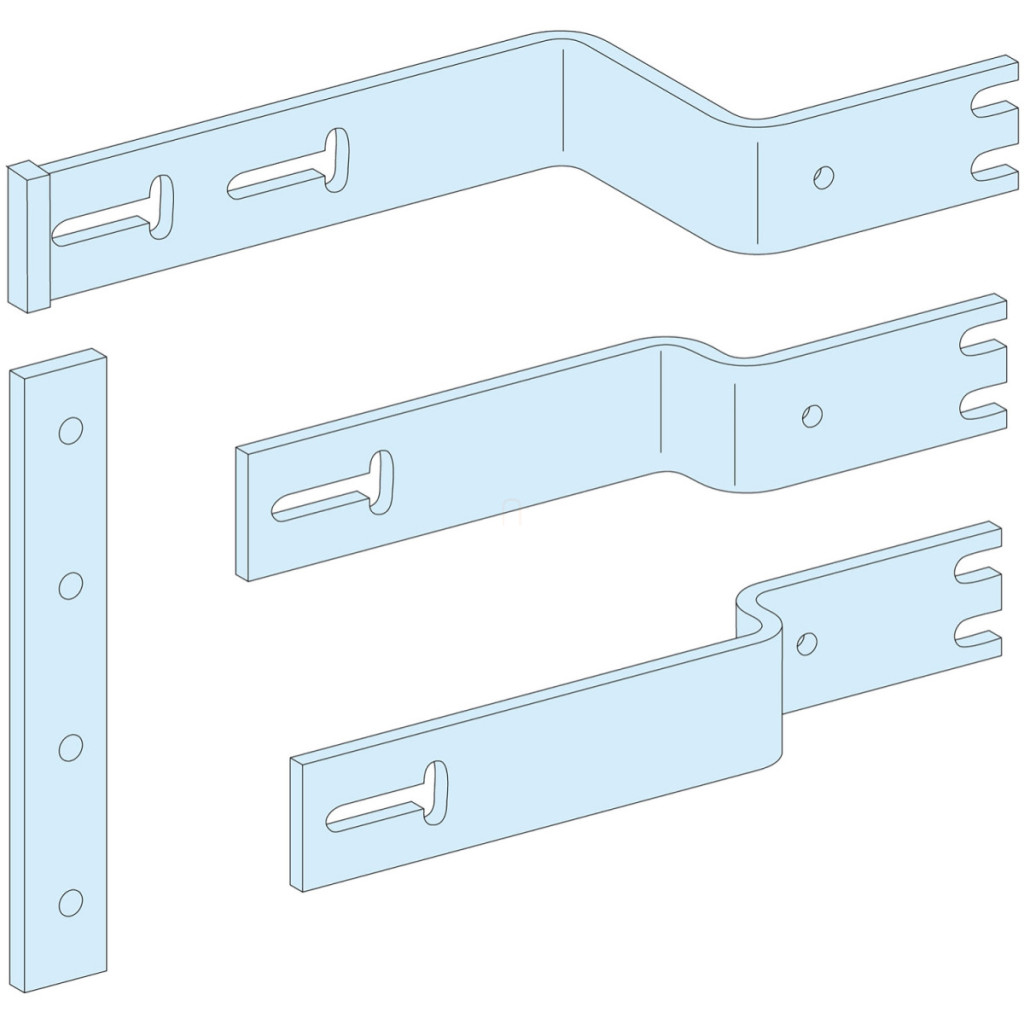

Conectorul Schneider Electric PrismaSeT seria LVS04473 Linergy LGY este un accesoriu profesional pentru distribuția energiei electrice, conceput special pentru întrerupătoarele de tip NS, cu un design cu 3 poli și un curent nominal de funcționare de 1000 A. Acest sistem de conectori orizontali fixi este optimizat pentru integrarea în dulapurile de distribuție PrismaSeT P, asigurând o distribuție fiabilă și eficientă a energiei electrice în aplicații industriale și comerciale cu sarcină mare. Sistemul de conectare LVS04473 a fost proiectat având în vedere siguranța maximă în funcționare și instalarea ușoară. Produsul este pe deplin conform cu standardele IEC 61439-1 și IEC 61439-2 și are certificare ASTA, care garantează o funcționare fiabilă chiar și la sarcini mari. Conectorul este compatibil cu barele colectoare Linergy cu o secțiune transversală de 50 x 8 mm, ceea ce îl face alegerea ideală pentru sistemele de distribuție de curent ridicat. Greutatea sa netă de 4,66 kg este favorabilă pentru un produs cu aceste specificații, facilitând instalarea și manipularea. Conectorul LVS04473, proiectat pentru dulapurile de distribuție PrismaSeT P, poate fi utilizat în diverse configurații: în dulapuri cu lățimea de 650 mm sau într-o combinație de dulap cu lățimea de 650 mm și canal pentru cabluri. Este compatibil cu întrerupătoarele din seria ComPact NS630b...1000, care pot fi fixate orizontal cu un braț basculant sau fixate orizontal cu un buton rotativ direct pe panoul frontal. Produsul asigură o conexiune corespunzătoare atât pentru cablarea din spate, cât și pentru cea din față, precum și pentru conectorii de transfer. Ambalajul standard conține un conector și este livrat într-un pachet de 39 x 14 x 5,5 cm, care îndeplinește cerințele logistice.
Schneider Electric PrismaSeT - LVS04473 -Conector 1000A NS, orizontal, fix, comutator basculant/rotativ, 3P date tehnice
Date generale
Tipul produsului: Conector Linergy LGY pentru întrerupătoare NS
Familia de produse: PrismaSeT
Seria de produse: PrismaSeT P
Număr articol: LVS04473
Categorie accesorii/piese separate: Accesoriu pentru distribuția energiei electrice
Specificații tehnice
Poli: 3P
Curent nominal de funcționare [Ie]: 1000 A
Secțiune transversală a barei colectoare: 50 x 8 mm
Tip de conectare: Bară colectoare Linergy
Dispozitive compatibile: ComPact fix NS630b...1000 braț basculant montare orizontală, ComPact fix NS630b...1000 buton rotativ direct pe panoul frontal montare orizontală
Standarde: IEC 61439-1, IEC 61439-2
Certificate: ASTA
Informații privind instalarea
Descrierea instalării: Dulap - lățime 650 mm, Dulap + canal pentru cabluri - lățime 650 mm
Greutate netă: 4,66 kg
Cantitate per set: 1 buc.1000 braț fix înclinabil orizontal 3P 1 conexiune spate
650 mm 800 mm Dulap PrismaSeT P ComPact NS630b...1000 fix rotativ frontal orizontal 3P 1 conexiune spate
650 mm 400 mm Dulap PrismaSeT P + canal de ghidare ComPact NS630b...1000 braț basculant fix orizontal 3P 1 conexiune frontală
650 mm 400 mm Dulap PrismaSeT P + canal pentru cabluri ComPact NS630b...1000 braț basculant fix orizontal 3P 1 racord de transfer
650 mm 400 mm Dulap PrismaSeT P + canal pentru cabluri ComPact NS630b...1000 fix rotativ buton frontal orizontal 3P 1 conexiune frontală
650 mm 400 mm dulap PrismaSeT P + canal pentru cabluri ComPact NS630b...1000 fix rotativ buton frontal orizontal 3P 1 conexiune racord de transfer
