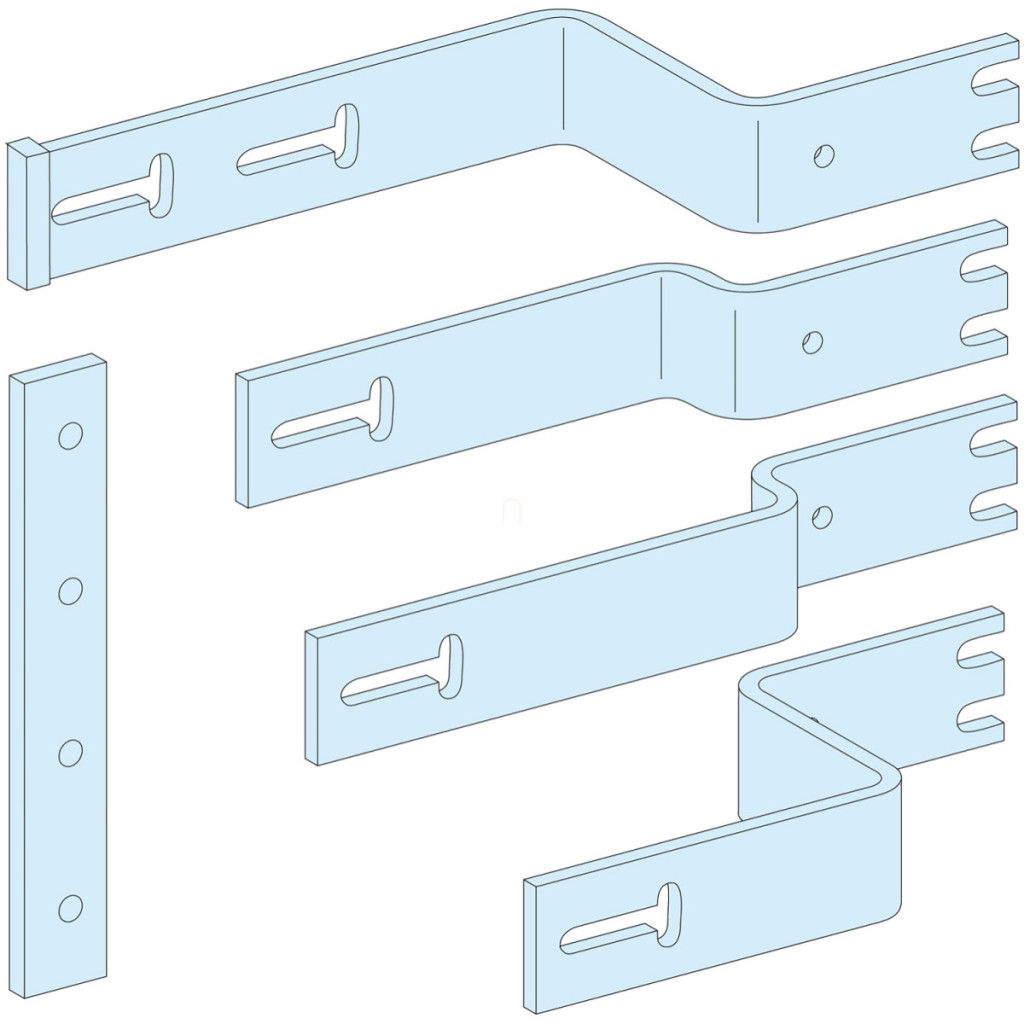

Conectorul Schneider Electric PrismaSeT - LVS04474 -1000A este un accesoriu profesional pentru distribuția energiei electrice, conceput special pentru dispozitivele MTZ1/NT. Acest conector orizontal fix cu 4 poli și o putere nominală de 1000 A este soluția perfectă pentru instalarea în dulapurile de distribuție ale sistemului PrismaSeT P. Produsul face parte din gama de produse PrismaSeT și este conceput special pentru a se potrivi în carcasele de tip PrismaSeT P. Conectorul cu numărul de piesă LVS04474 are un design extrem de robust și este perfect compatibil cu întrerupătoarele din seria ComPact NS630b...1000. Dispozitivul este disponibil în două versiuni de control: cu un braț basculant orizontal sau un buton rotativ direct pe panoul frontal, ambele pentru instalare orizontală. Tehnologia de conectare la șină Linergy asigură o transmisie de energie fiabilă și eficientă. Conectorul Schneider Electric PrismaSeT - LVS04474 -1000A poate fi utilizat într-o varietate de configurații de instalare. Poate fi utilizat într-un dulap cu lățimea de 650 mm sau într-o combinație de dulap cu lățimea de 650 mm + canal pentru cabluri. Conectorul utilizează o șină cu secțiune transversală de 50 x 8 mm și are o greutate netă de numai 6,12 kg. Produsul poate fi utilizat cu diverse unități funcționale, inclusiv dulapul PrismaSeT P de 650 mm × 800 mm ComPact NS630b...1000 cu braț basculant fix dispus orizontal (4P, 1 conexiune posterioară) sau același cu mâner rotativ direct pe panoul frontal. Poate fi utilizat și cu o combinație de dulap PrismaSeT P de 650 mm × 400 mm + canal pentru cabluri, cu diverse opțiuni de conectare. Conectorul LVS04474 este conform cu standardele stricte IEC 61439-1 și IEC 61439-2 și este certificat ASTA. Produsul este livrat cu documentație tehnică detaliată, inclusiv desene dimensionale precise și instrucțiuni de instalare. Schneider Electric ambalează produsul individual pentru a se asigura că toate componentele ajung intacte la utilizator. Dimensiunile produsului sunt specificate în desenul tehnic: 356 mm × 330 mm × 235,5 mm × 233 mm, dar acestea sunt valori aproximative și sunt specificate în documentația tehnică.
Schneider Electric PrismaSeT - LVS04474 - Conector 1000A NS, orizontal, fix, comutator basculant/rotativ, 4P date tehnice
Caracteristici principale
Linie de produse: PrismaSeT
Familia de produse: PrismaSeT P
Tipul produsului: Conector
Denumirea produsului: PrismaSeT PrismaSeT P cabinet
Categorie accesorii: Accesorii pentru distribuția energiei electrice
Standarde: IEC 61439-2, în interiorul dulapului, IEC 61439-1, în interiorul dulapului
Certificări produs: ASTA
Informații suplimentare
Conexiune dulap-dispozitiv: Șină Linergy
Descriere pol: 4P
Descrierea instalării: Dulap - lățime 650 mm, Dulap + canal pentru cabluri - lățime 650 mm
Dispozitiv instalat: ComPact: fix NS630b...1000 - control: instalare orizontală cu braț basculant, ComPact: fix NS630b...1000 - control: instalare orizontală cu buton rotativ direct pe panoul frontal
Curent nominal de funcționare: 1000 A
Secțiune transversală a barei colectoare: 50 x 8 mm
Greutate netă: 6,12 kg
Cantitate ambalaj: 1 bucată
Unități funcționale
650 mm 800 mm Dulap PrismaSeT P ComPact NS630b...1000 braț fix înclinat orizontal 4P 1 conexiune spate
650 mm 800 mm Dulap PrismaSeT P ComPact NS630b...1000 mâner fix direct pe panoul frontal, pivotant, orizontal 4P 1 conexiune spate
650 mm 400 mm Dulap PrismaSeT P + canal pentru cabluri ComPact NS630b...1000 braț basculant fix orizontal 4P 1 conexiune panou frontal
650 mm 400 mm Dulap PrismaSeT P + canal pentru cabluri ComPact NS630b...1000 braț basculant fix orizontal 4P 1 racord de transfer
650 mm 400 mm Dulap PrismaSeT P + canal pentru cabluri ComPact NS630b...1000 fix direct panou frontal mâner pivotant orizontal 4P 1 conexiune panou frontal
650 mm 400 mm dulap PrismaSeT P + canal pentru cabluri ComPact NS630b...1000 mâner pivotant fix direct pe panoul frontal orizontal 4P 1 racord de transfer
Dimensiuni
Dimensiunile indicate în ilustrație sunt aproximative.
