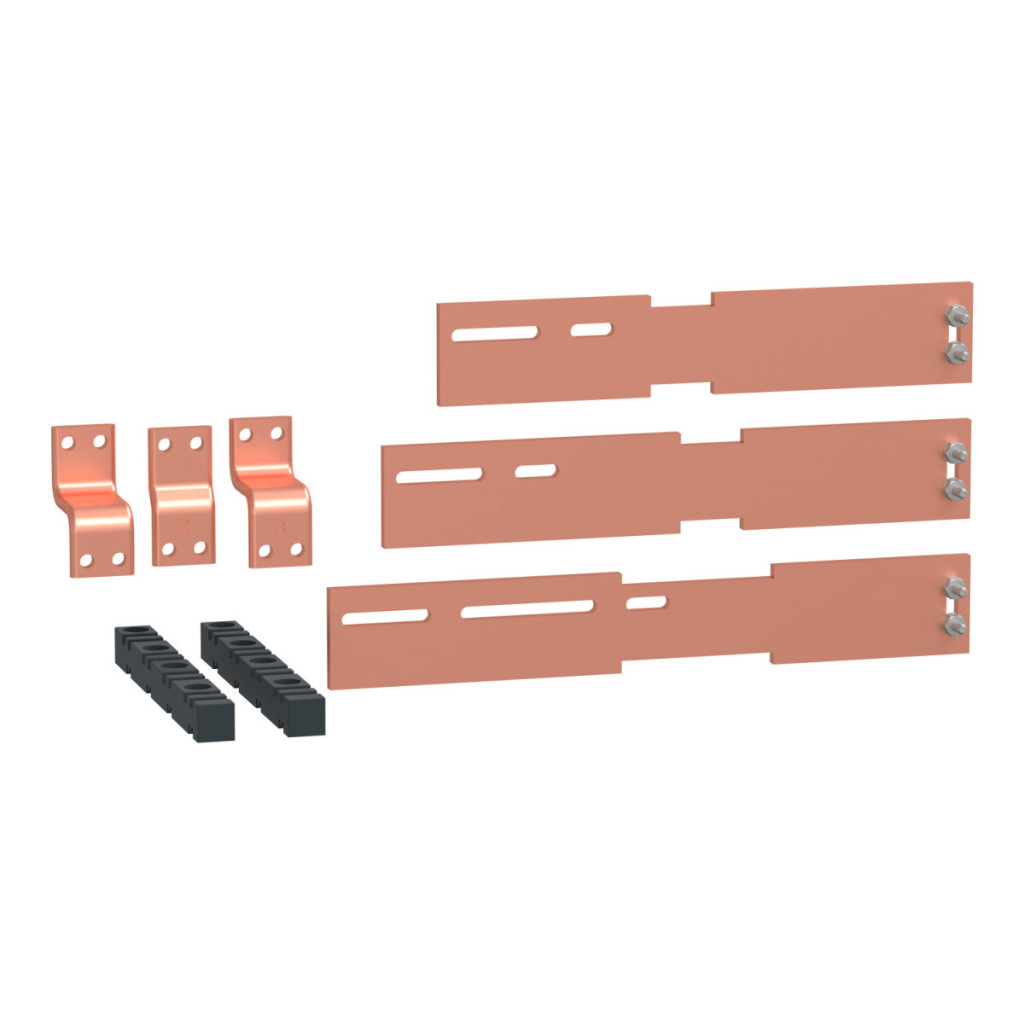

Conectorul LVS04475, parte a familiei de produse Schneider Electric PrismaSeT P, este o componentă de circuit special concepută, extrem de fiabilă, dezvoltată special pentru întrerupătoarele MTZ1/NT într-un design 3P (trifazic) cu un curent nominal de 1250 A într-o versiune fixă. Această componentă profesională din industria electrică este alegerea ideală pentru sistemele de distribuție a energiei electrice în instalații industriale de mari dimensiuni, infrastructuri critice și clădiri comerciale. Produsul funcționează ca parte integrantă a sistemului de distribuție PrismaSeT P, iar sarcina sa principală este de a asigura transferul corespunzător al energiei între întrerupătoarele Masterpact NT și barele colectoare Linergy. Conectorul LVS04475 poate fi instalat în dulapuri cu o lățime de 650 mm și o adâncime de 400 mm sau 400+400 mm, în funcție de faptul dacă conexiunea se face în față sau în spate. Conectorul este compatibil cu întrerupătoarele din seriile Masterpact NT06...10 și NT12, atât manuale, cât și motorizate, instalate în configurație verticală. Una dintre caracteristicile tehnice remarcabile ale componentei este curentul nominal de funcționare de 1250 A, care permite crearea de sisteme de înaltă performanță. Secțiunea transversală a șinelor este de 80 x 10 mm, ceea ce asigură o capacitate adecvată de transport al curentului. Dimensiunile produsului indică în mod clar că acesta este proiectat pentru aplicații industriale profesionale: are o înălțime de 150 mm și o lățime de 10 mm. Conectorul este fabricat în conformitate cu standardele IEC 61439-1 și IEC 61439-2 și are certificare ASTA, care garantează o calitate fiabilă și o funcționare sigură. Dispozitivul poate fi utilizat în diverse configurații de instalare, detalii despre acestea putând fi găsite în documentația producătorului, inclusiv opțiuni de conectare pentru diverse adaptoare sau sisteme Canalis. Produsul este furnizat într-un set dintr-o singură piesă, ceea ce facilitează comandarea și instalarea specifică proiectului.
Schneider Electric PrismaSeT - LVS04475 - Conector 1250A NT, vertical, fix, 3P date tehnice
Caracteristici principale
Familia de produse: PrismaSeT
Seria de produse: PrismaSeT P
Tipul produsului: Conector
Denumirea produsului: PrismaSeT PrismaSeT P cabinet
Categorie accesorii: Accesoriu pentru distribuția energiei electrice
Standarde: IEC 61439-2, în interiorul dulapului; IEC 61439-1, în interiorul dulapului
Certificări produs: ASTA
Informații suplimentare
Conexiune dulap-dispozitiv: Șine Linergy
Descrierea polului: 3P
Descrierea instalării: Dulap - lățime 650 mm
Adâncimea dulapului: 400 mm: față; 400 + 400 mm: spate
Dispozitive încorporate: Masterpact: fix NT06...10 - control: pârghie, instalare verticală; Masterpact: fix NT06...10 - control: mecanism motorizat, instalare verticală; Masterpact: fix NT12 - control: pârghie, instalare verticală; Masterpact: fix NT12 - control: mecanism motorizat, instalare verticală
Curent nominal de funcționare [Ie]: 1250 A
Secțiune transversală a barei colectoare: 80 x 10 mm
Înălțime: 150 mm
Lățime: 10 mm
Cantitate per set: 1 buc.10 brațe fixe verticale 3P 1 conexiune frontală cu adaptor 12
650 mm 400 mm Dulap PrismaSeT P Masterpact NT06...10 mecanisme motorizate fixe verticale 3P 1 conexiune frontală cu adaptor 12
650 mm 800 mm Dulap PrismaSeT P Masterpact NT06...10 brațe fixe verticale 3P 1 conexiune spate cu adaptor 11
650 mm 800 mm Dulap PrismaSeT P Masterpact NT06...10 mecanisme motorizate fixe verticale 3P 1 conexiune spate cu adaptor 11
650 mm 400 mm Dulap PrismaSeT P Masterpact NT06...10 brațe fixe verticale 3P 1 conexiune frontală cu Canalis 17
650 mm 400 mm Dulap PrismaSeT P Masterpact NT06...10 mecanisme motorizate fixe verticale 3P 1 conexiune frontală cu Canalis 17
650 mm 800 mm Dulap PrismaSeT P Masterpact NT06...10 brațe fixe verticale 3P 1 conexiune posterioară cu Canalis 16
650 mm 800 mm Dulap PrismaSeT P Masterpact NT06...10 mecanisme motorizate fixe verticale 3P 1 conexiune spate cu Canalis 16
650 mm 400 mm Dulap PrismaSeT P Masterpact NT12 braț fix vertical 3P 1 conexiune frontală cu adaptor 14
650 mm 400 mm Dulap PrismaSeT P Masterpact NT12 mecanism motorizat fix vertical 3P 1 conexiune frontală cu adaptor 14p>
650 mm 800 mm Dulap PrismaSeT P Masterpact NT12 braț fix vertical 3P 1 conexiune spate cu adaptor 11
650 mm 800 mm Dulap PrismaSeT P Masterpact NT12 mecanism motor fix vertical 3P 1 conexiune spate cu adaptor 11
650 mm 400 mm Dulap PrismaSeT P Masterpact NT12 braț fix vertical 3P 1 conexiune frontală cu Canalis 17
650 mm 400 mm Dulap PrismaSeT P Masterpact NT12 mecanism motorizat fix vertical 3P 1 conexiune frontală cu Canalis 17
650 mm 800 mm Dulap PrismaSeT P Masterpact NT12 pârghie fixă verticală 3P 1 conexiune spate cu Canalis 16
650 mm 800 mm Dulap PrismaSeT P Masterpact NT12 mecanism motorizat fix vertical 3P 1 conexiune spate cu Canalis 16
