Conectorul Schneider Electric PrismaSeT LVS04476 este o componentă de circuit special concepută pentru conectarea întrerupătoarelor MTZ1/NT în sistemul de carcase PrismaSeT P. Acest conector cu 4 poli și un curent nominal de funcționare de 1250 A este proiectat pentru instalare permanentă, fixă, permițând conectarea eficientă a aparatelor de comutație electrice. Conectorul LVS04476 este compatibil cu sistemul de bare colectoare Linergy, permițând distribuția optimă a energiei în interiorul dulapului de comutație. Produsul a fost dezvoltat special pentru aparatele de comutație din seria Masterpact, inclusiv tipurile fixe NT06...10 și NT12, cu montare verticală. Poate fi utilizat atât în versiuni cu comutator (manual), cât și în versiuni controlate de motor, oferind o aplicare extrem de flexibilă într-o varietate de medii industriale. Specificațiile tehnice ale conectorului sunt remarcabile: curentul nominal de funcționare (Ie) este de 1250 A, iar secțiunea transversală a șinelor este de 80 x 10 mm, ceea ce asigură o conductivitate adecvată. Produsul necesită un dulap cu lățimea de 650 mm pentru instalare, cu o adâncime de 400 mm în partea din față și 400+400 mm în partea din spate. Acest design asigură o utilizare adecvată a spațiului și o disipare eficientă a căldurii în interiorul dulapului de comutație. Produsul poate fi utilizat într-o serie de configurații funcționale, inclusiv conectarea frontală și posterioară la un adaptor sau la un sistem Canalis. Conectorul LVS04476 este fabricat în conformitate cu standardele internaționale IEC 61439-1 și IEC 61439-2 și are certificare ASTA, care garantează calitatea și fiabilitatea produsului. În timpul fabricării produsului, s-a acordat o atenție specială selecției materialelor adecvate - componentele din plastic sunt fără halogeni, fără PVC și fără silicon, ceea ce este deosebit de important pentru aplicații în condiții de mediu speciale. Aceste proprietăți ale materialelor nu numai că îmbunătățesc performanța produsului, dar respectă și reglementările stricte de mediu.

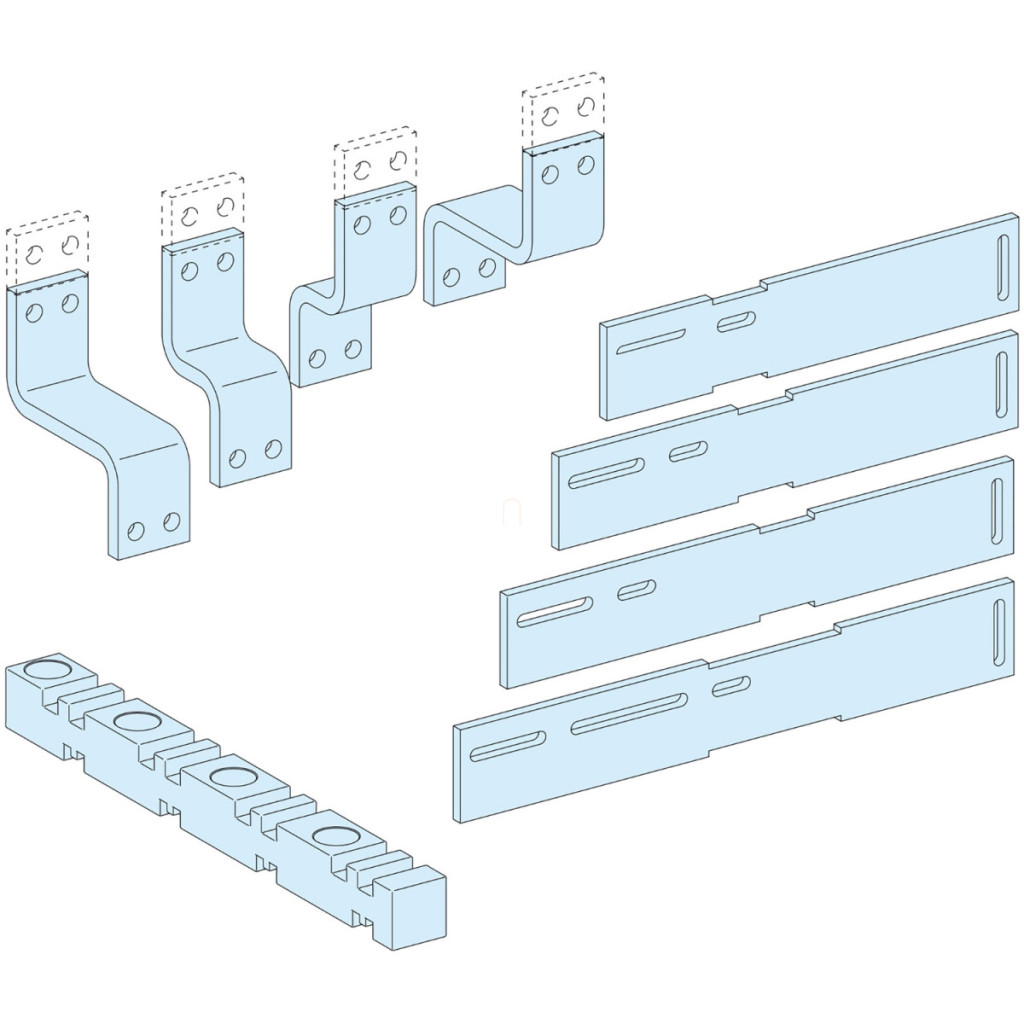

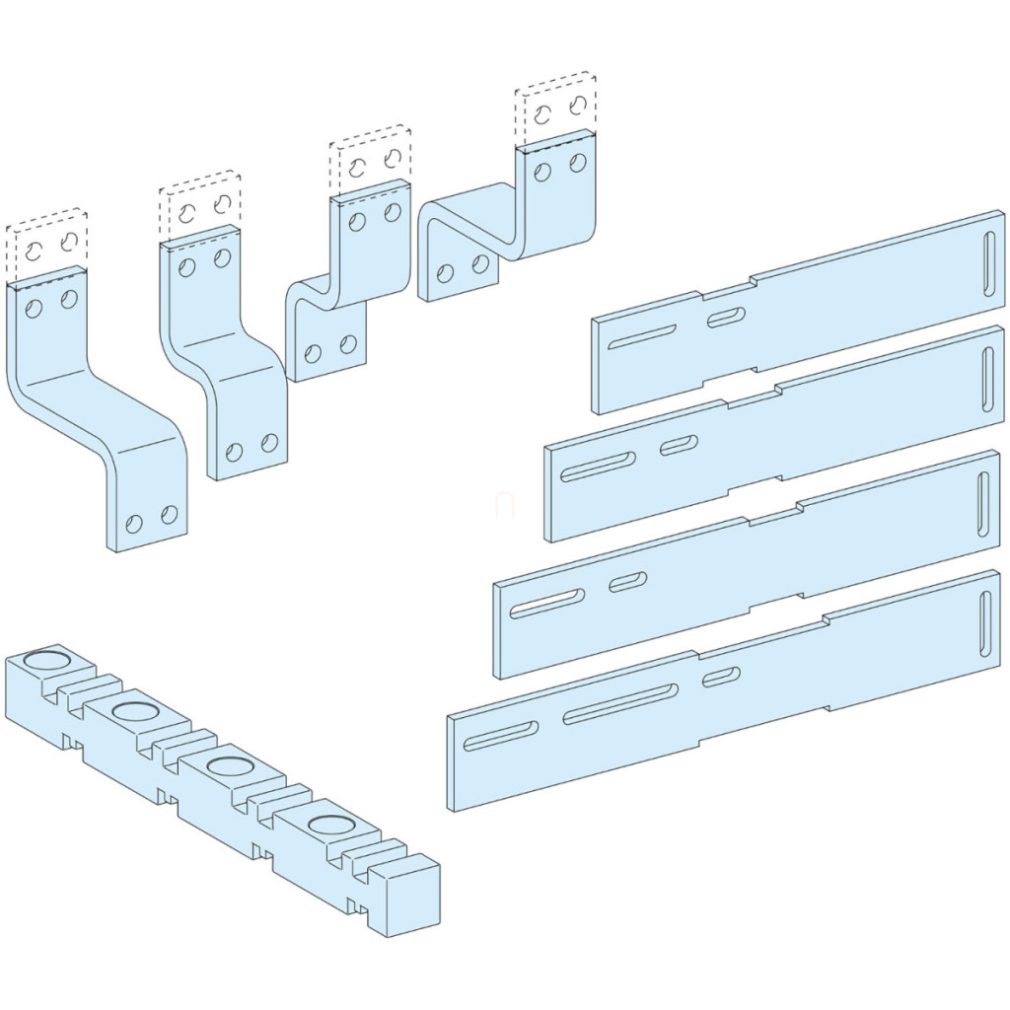

Schneider Electric PrismaSeT - LVS04476 - Conector NT 1250A, vertical, fix, 4P - Date tehnice
Caracteristici principale
Familia de produse: PrismaSeT
Seria de produse: PrismaSeT P
Tipul produsului: Conector
Denumirea produsului: PrismaSeT PrismaSeT P cabinet
Categorie accesorii: Accesoriu pentru distribuția energiei electrice
Standarde: IEC 61439-2, în interiorul dulapului; IEC 61439-1, în interiorul dulapului
Certificări produs: ASTA
Informații suplimentare
Conexiune dulap-dispozitiv: Șină Linergy
Descriere pol: 4P
Descrierea instalării: Dulap - lățime 650 mm
Adâncimea dulapului: 400 mm: din față; 400 + 400 mm: spate
Dispozitiv de instalat: Masterpact: fix NT06...10 - control: comutator instalare verticală; Masterpact: fix NT06...10 - control: mecanism motorizat instalare verticală; Masterpact: fix NT12 - control: comutator instalare verticală; Masterpact: fix NT12 - control: mecanism motorizat instalare verticală
Curent nominal de funcționare [Ie]: 1250 A
Secțiune transversală a barei colectoare: 80 x 10 mm
Greutate netă: 8,42 kg
Cantitate per set: 1 bucată pe set
Dimensiuni
Dimensiuni aproximative în mm: 603 (lungime) x 316,1 (lățime) x 131 (înălțime)
