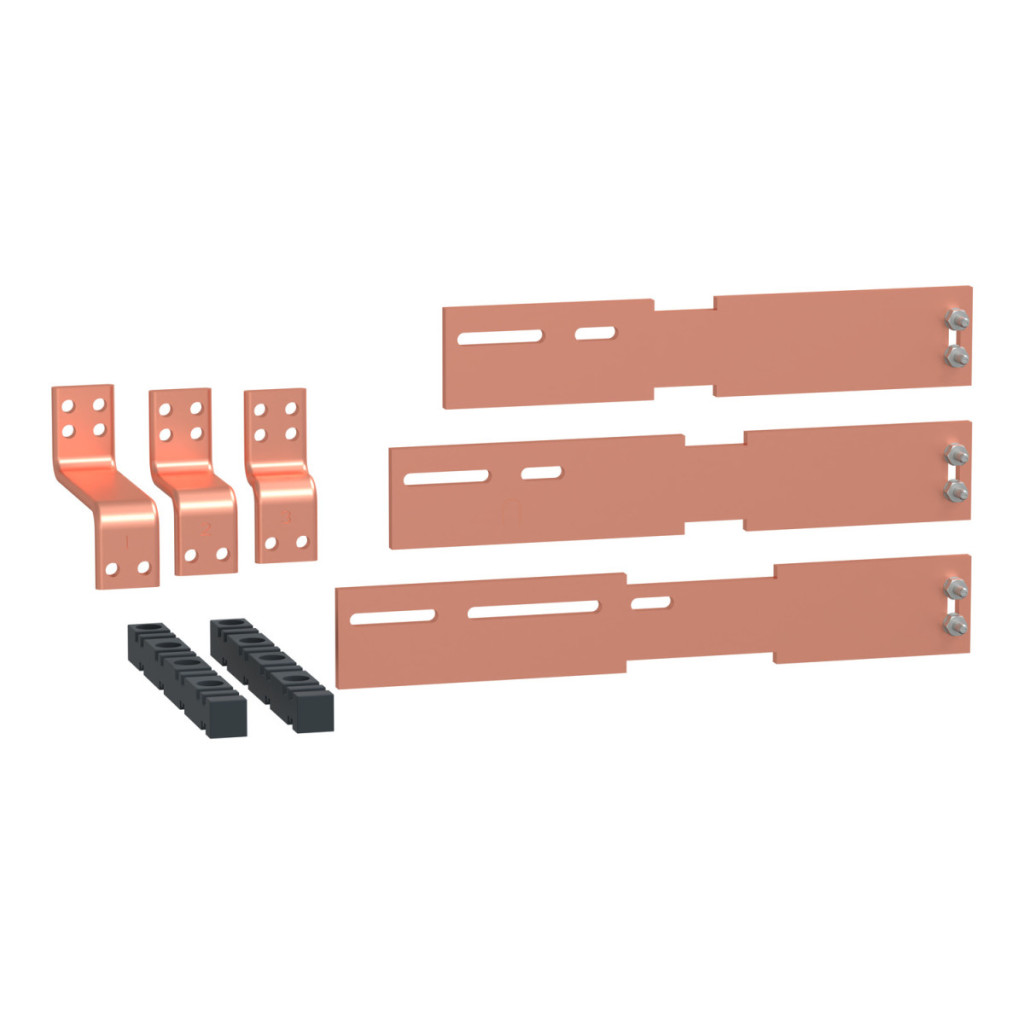

Conectorul LVS04477 din gama de produse PrismaSeT P de la Schneider Electric este un conector electric de înaltă calitate, conceput special pentru întrerupătoarele de tip NSMTZ1/NT. Acest conector retractabil cu 3 poli și curent nominal de 1250 A este alegerea perfectă pentru o funcționare fiabilă în echipamente industriale de distribuție, dulapuri de comutație și sisteme electrice de mare putere. Produsul poate fi utilizat cu sistemul de bare colectoare Linergy din tablourile de distribuție PrismaSeT P, care asigură o conductivitate excelentă a curentului și o instalare ușoară. Barele colectoare cu secțiune transversală de 80 x 10 mm facilitează crearea de conexiuni de înaltă performanță. Componenta poate fi utilizată în dulapuri de distribuție frontale cu o lățime de 650 mm și o adâncime de 400 mm, precum și în dulapuri de distribuție posterioare cu o adâncime de 400+400 mm. Este compatibilă cu familiile de dispozitive ComPact și Masterpact, inclusiv întrerupătoarele din seriile NS630b...1000, NS1250, NT06...10 și NT12, în poziție de montare verticală. Poate fi utilizată cu diverse moduri de control, cum ar fi maneta rotativă frontală directă, acționarea motorizată sau cu buton. Compatibilitatea cu sistemul PrismaSeT P oferă numeroase avantaje: sistemul este proiectat în conformitate cu standardele IEC 61439-1 și IEC 61439-2 și este certificat ASTA, garantând o funcționare fiabilă și siguranță. Produsul cântărește 7,42 kg net și este livrat într-un singur set, ceea ce facilitează manipularea și logistica. Conform desenelor tehnice, dimensiunile aproximative ale conectorului sunt 578 mm lungime și 310,7 mm lățime. Acesta acceptă o gamă largă de configurații de instalare, inclusiv conectarea frontală sau posterioară la sistemele Canalis 16-18, precum și conectarea cu adaptoare (11, 13 sau 15). Conexiunea LVS04477 este recomandată în special pentru alimentarea instalațiilor industriale, centrelor de date și infrastructurilor critice, unde performanța ridicată și conexiunile fiabile sunt esențiale. Această soluție de conectare de curent ridicat, parte a sistemului Schneider Electric PrismaSeT P, este alegerea perfectă dacă sunteți în căutarea unei soluții de înaltă calitate, conforme cu IEC și de lungă durată pentru sisteme electrice de mare putere.
Schneider Electric PrismaSeT - LVS04477 - 1250A conexiune NS-NT, verticală, mobilă, 3P date tehnice
Caracteristici cheie
Familia de produse: PrismaSeT
Linie de produse: PrismaSeT P
Tip de produs: Conexiune
Denumire produs: PrismaSeT PrismaSeT P dulap de distribuție
Categorie accesorii: Accesorii pentru distribuția energiei electrice
Standarde și certificări
Standarde: IEC 61439-2, în interiorul dulapului de distribuție
IEC 61439-1, în interiorul dulapului de distribuție
Certificări produs: ASTA
Date tehnice
Conexiune dispozitiv dulap de distribuție: Bară colectoare Linergy
Descrierea polului: 3P
Descrierea instalării: Dulap de distribuție - lățime 650 mm
Adâncime dulap de distribuție 400 mm: față
400 + 400 mm: spate
Curent nominal de funcționare [Ie]: 1250 A
Secțiune transversală bară colectoare: 80 x 10 mm
Greutate netă: 7,42 kg
Cantitate per set: 1 buc.1000 - comandă: mâner rotativ frontal direct, instalare verticală
ComPact: extensibil NS1250 - comandă: mâner rotativ frontal direct, instalare verticală
ComPact: extensibil NS630b...1000 - control: funcționare motorizată, instalare verticală
ComPact: extragibil NS1250 - control: funcționare motorizată, instalare verticală
ComPact: extragibil NS630b...1000 - control: instalare verticală cu manetă de comutare
ComPact: retractabil NS1250 - control: instalare verticală cu manetă de comutare
Masterpact: retractabil NT06...10 - control: instalare verticală cu manetă de comutare
Masterpact: retractabil NT06...10 - control: funcționare motorizată, instalare verticală
Masterpact: retractabil NT12 - control: pârghie de comutare, instalare verticală
Masterpact: retractabil NT12 - control: funcționare motorizată, instalare verticală
Dimensiuni
Dimensiuni aproximative: 578 mm x 310,7 mm
