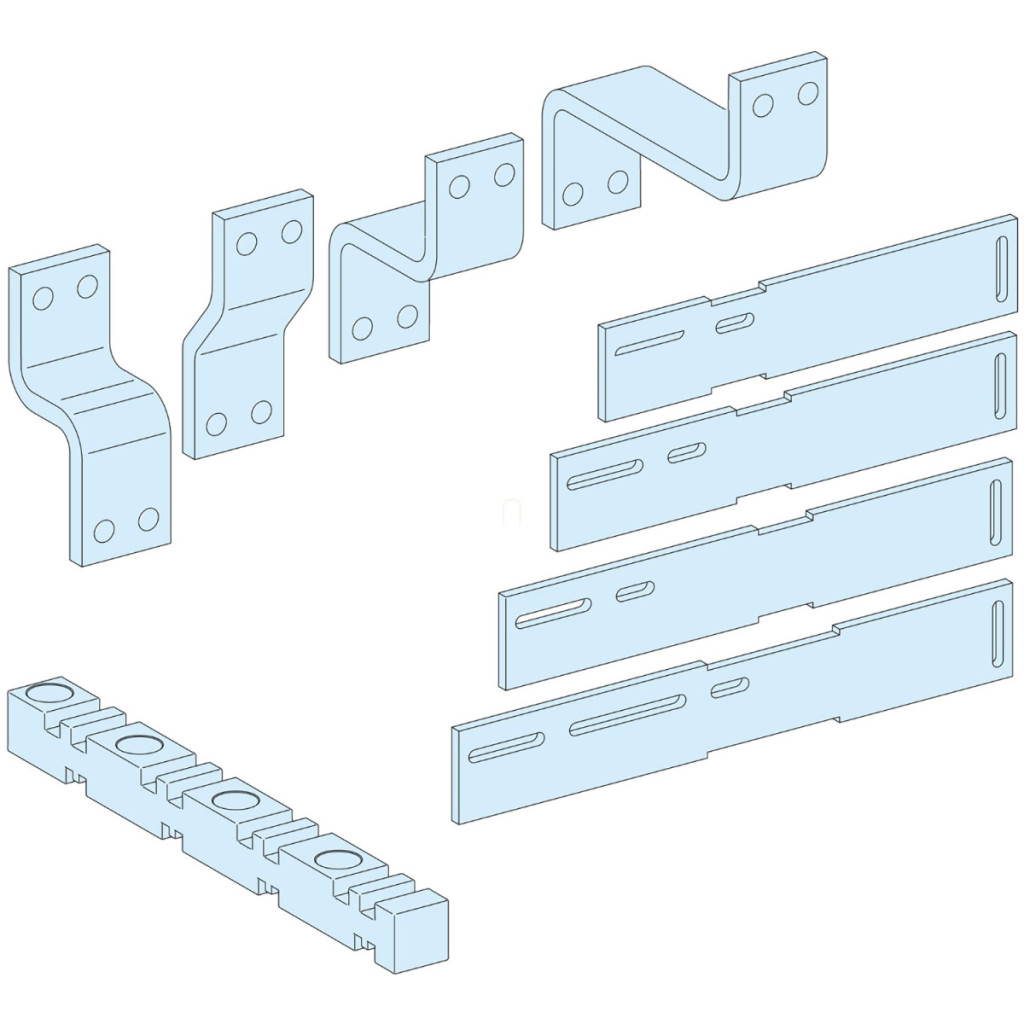

Conectorul Schneider Electric PrismaSeT LVS04481 este o componentă cheie a unui sistem profesional de distribuție electrică, special conceput pentru aplicații industriale grele. Acest conector vertical Linergy LGY este optimizat pentru sarcini de 1600 A pe deconectoare și comutatoare INS-INV, asigurând o transmisie fiabilă și eficientă a energiei în sistemul dvs. Ca parte a gamei de produse PrismaSeT, acest conector se potrivește perfect cu sistemul de carcase PrismaSeT P și este proiectat pentru a fi utilizat cu dispozitivele din seria ComPact INS630b...1600 și INV630b...1600. Conectorul are un design trifazic (3P) și a fost dezvoltat special pentru instalarea verticală fixă cu control direct al butonului rotativ de pe panoul frontal. Modelul LVS04481 poate fi instalat în dulapuri de distribuție cu lățimea de 650 mm și se potrivește perfect cerințelor sistemelor electrice industriale și comerciale moderne. Specificațiile tehnice ale produsului includ un curent nominal de funcționare de 1600 A și o distanță între bare colectoare de 80 x 10 mm, ceea ce asigură o transmisie adecvată a curentului chiar și la sarcini mari. Este proiectat și fabricat în conformitate cu standardele IEC 61439-1 și IEC 61439-2, asigurând conformitatea deplină cu cerințele electrice moderne. Produsul este certificat ASTA, ceea ce garantează fiabilitatea și conformitatea cu normele de siguranță. Produsul este ușor de instalat, iar documentația tehnică însoțitoare oferă instrucțiuni detaliate pentru montarea acestuia într-un dulap, inclusiv dimensiunile exacte (620,5 mm x 318,9 mm sunt dimensiunile principale). Conectorul Schneider Electric PrismaSeT LVS04481 este alegerea ideală pentru instalații industriale de mare putere, centre de date, clădiri comerciale sau orice aplicație în care este necesară o alimentare cu energie electrică de mare fiabilitate și putere. Produsul are o greutate netă de 14,32 kg și se vinde ca unitate individuală. Ca unitate funcțională, produsul poate fi utilizat într-un dulap PrismaSeT P de 650 mm x 400 mm cu comutatoare fixe ComPact INS630b...1600 sau INV630b...1600, control direct cu buton rotativ pe panoul frontal, design 3P, 1 conexiune pe panoul frontal pe adaptor.
Schneider Electric PrismaSeT - LVS04481 -1600A conexiune INS1600, 3P date tehnice
Caracteristici generale
Tipul produsului: Conexiune
Familia de produse: PrismaSeT
Subtip familie de produse: PrismaSeT P
Denumire produs: PrismaSeT Carcasă PrismaSeT P
Categorie accesorii: Accesoriu pentru distribuția energiei electrice
Standarde: IEC 61439-2, în carcasă; IEC 61439-1, în interiorul carcasei
Certificate: ASTA
Parametri tehnici
Conectarea dispozitivului la dulap: Bară colectoare Linergy
Descrierea polului: 3P
Descrierea instalării: Dulap - lățime 650 mm
Dispozitiv încorporat: ComPact: fix INS630b...1600 - control: mâner rotativ direct pe panoul frontal, instalare verticală; ComPact: fix INV630b...1600 - control: buton rotativ direct pe panoul frontal, instalare verticală
Curent nominal de funcționare [Ie]: 1600 A
Secțiune transversală a barei colectoare: 80 x 10 mm
Greutate netă: 14,32 kg
Cantitate per set: 1 bucată pe set
Unitate funcțională
650 mm 400 mm Dulap PrismaSeT P ComPact INS630b...1600 mâner pivotant fix direct pe panoul frontal vertical 3P 1 adaptor de conectare pentru panoul frontal 14
650 mm 400 mm Dulap PrismaSeT P ComPact INV630b...1600 mâner pivotant fix direct pe panoul frontal vertical 3P 1 adaptor de conectare pentru panoul frontal 14
Dimensiuni
Lungime: 620,5 mm
Lățime: 318,9 mm
