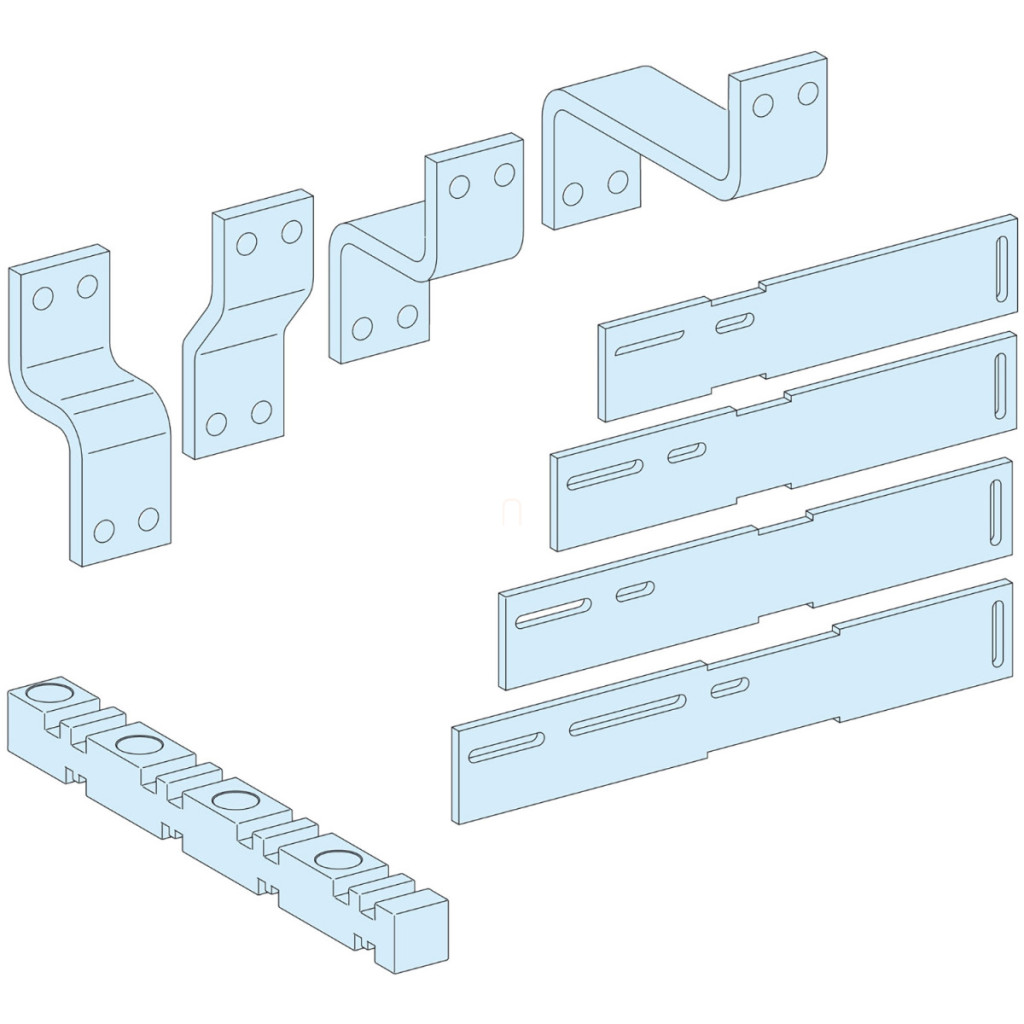

Conexiunea Schneider Electric LVS04482 este o soluție profesională din gama de produse PrismaSeT pentru sisteme industriale de distribuție a energiei electrice. Această conexiune de tip Linergy LGY, cu 4 poli, 1600 A, cu montare verticală, este special concepută pentru dispozitive INS și INV, asigurând o alimentare cu energie fiabilă și de înaltă performanță în aplicații industriale critice. Produsul este utilizat ca parte a sistemului de carcase PrismaSeT P, unde permite conectarea în siguranță a sistemelor de curent înalt. Conexiunea LVS04482 a fost optimizată pentru aparatele de comutație ComPact INS630b...1600 și INV630b...1600, în poziție de instalare verticală, cu un design cu mâner rotativ direct, acționat frontal. Produsul este fabricat în conformitate cu standardele IEC 61439-1 și IEC 61439-2 și are certificare ASTA, care garantează conformitatea cu cerințele ridicate de calitate și siguranță. Parametrii tehnici ai conexiunii Schneider Electric LVS04482 sunt remarcabili în categoria sa. Cu un curent nominal de funcționare (Ie) de 1600 A și o secțiune transversală a barei colectoare de 80 x 10 mm, produsul este alegerea ideală pentru instalații industriale cu cerințe ridicate de putere. În ceea ce privește cerințele de instalare, conexiunea poate fi montată într-un dulap cu lățimea de 650 mm și utilizată într-un dulap PrismaSeT P de 650 mm × 400 mm, unde dispozitivul este conectat prin intermediul barei colectoare Linergy. Produsul poate fi utilizat ca unitate funcțională cu comutatoarele de tip ComPact INS630b...1600 și INV630b...1600 în versiuni fixe, cu mâner rotativ care poate fi acționat direct de pe panoul frontal, pentru instalare verticală, versiuni cu 4 poli, unde conexiunea se face prin intermediul adaptorului 14. Dimensiunile conexiunii Schneider Electric LVS04482 sunt definite cu precizie: conform desenului tehnic, dimensiunile principale sunt de aproximativ 645,5 mm × 310,7 mm, completate cu date suplimentare în documentația tehnică detaliată. Această precizie permite proiectarea și implementarea exactă la asamblarea dulapurilor industriale de comutare. Greutatea netă a produsului este de 18,56 kg, ceea ce indică o construcție robustă, de calitate industrială, care poate rezista la sarcinile mecanice și termice cauzate de curenții mari. Conexiunea Schneider Electric LVS04482 este o alegere fiabilă pentru proiectanții și contractorii de sisteme electrice atunci când este necesară o soluție standardizată și certificată de înaltă performanță pentru a asigura alimentarea cu energie electrică industrială.
Schneider Electric PrismaSeT - LVS04482 -1600A conexiune INS1600, 4P date tehnice
Caracteristici principale
Familia de produse: PrismaSeT
Seria de produse: PrismaSeT P
Tipul de produs sau componentă: Conexiune
Denumirea produsului: PrismaSeT PrismaSeT P cabinet
Categorie accesoriu/piesă separată: Accesoriu pentru distribuția energiei electrice
Standarde și certificări
Standarde: IEC 61439-2, în interiorul dulapului
IEC 61439-1, în interiorul dulapului
Certificări produs: ASTA
Date tehnice
Conexiune dulap-dispozitiv: Bară colectoare Linergy
Descriere pol: 4P
Descriere instalare: Dulap - lățime 650 mm
Dispozitiv instalat: ComPact: fix INS630b...1600 - control: manetă rotativă directă pe panoul frontal, instalare verticală
ComPact: fix INV630b...1600 - control: manetă rotativă directă pe panoul frontal, instalare verticală
Curent nominal de funcționare [Ie]: 1600 A
Secțiune transversală a barei colectoare: 80 x 10 mm
Greutate netă: 18,56 kg
Cantitate per set: 1 set
Unitate funcțională
650 mm 400 mm Dulap PrismaSeT P ComPact INS630b...1600 mâner fix direct pe panoul frontal pivotant vertical 4P 1 adaptor de conectare pentru panoul frontal 14
650 mm 400 mm Dulap PrismaSeT P ComPact INV630b...1600 mâner pivotant fix direct pe panoul frontal vertical 4P 1 adaptor de conectare pentru panoul frontal 14
Dimensiuni
Dimensiunile principale ale produsului conform desenului tehnic:
Lungime: 645,5 mm
Lățime: 310,7 mm
Toate dimensiunile sunt aproximative; pentru informații mai detaliate, consultați documentația tehnică.
