Conexiunea relocată LVS04483, parte a gamei de produse Schneider Electric PrismaSeT P, este o soluție tehnică extrem de avansată și fiabilă, concepută special pentru întrerupătoarele NS1000, cu un design cu 3 poli, montare orizontală și instalare într-o conductă. Acest accesoriu de conectare de calitate superioară este alegerea ideală pentru construirea sistemelor de distribuție a energiei electrice în instalații industriale, centre de date și alte infrastructuri critice, unde distribuția sigură și eficientă a energiei electrice este esențială. Fitingul de conectare Schneider Electric LVS04483 este perfect compatibil cu dulapurile de distribuție cu lățimea de 650 mm ale sistemului PrismaSeT P, combinate cu conducte. Parametrii săi tehnici sunt impresionanți: are un curent nominal de funcționare de 1600 A, ceea ce asigură o alimentare adecvată cu energie electrică pentru aplicații de înaltă performanță. Sloturile de șină de 80 x 10 mm asigură o conductivitate și o disipare a căldurii adecvate, în timp ce dimensiunile compacte ale ansamblului, cu o înălțime de 375 mm, o lățime de 577 mm și o adâncime de 350 mm, permit utilizarea eficientă a spațiului în dulapurile de distribuție. Acest ansamblu de conectare este proiectat special pentru întrerupătoarele fixe ComPact NS630b...1000, indiferent dacă sunt de tip basculant sau cu mâner rotativ direct pe panoul frontal, în toate cazurile pentru instalare orizontală. Produsul LVS04483 respectă în totalitate standardele internaționale stricte (IEC 61439-1 și IEC 61439-2) și are certificare ASTA, care garantează calitatea și funcționarea în condiții de siguranță. Ansamblul se potrivește perfect ca unitate funcțională în configurațiile de dulapuri + canale PrismaSeT P 650 mm x 400 mm și, atunci când este instalat conform instrucțiunilor de instalare din documentație, asigură o instalare fără defecte și performanțe optime.

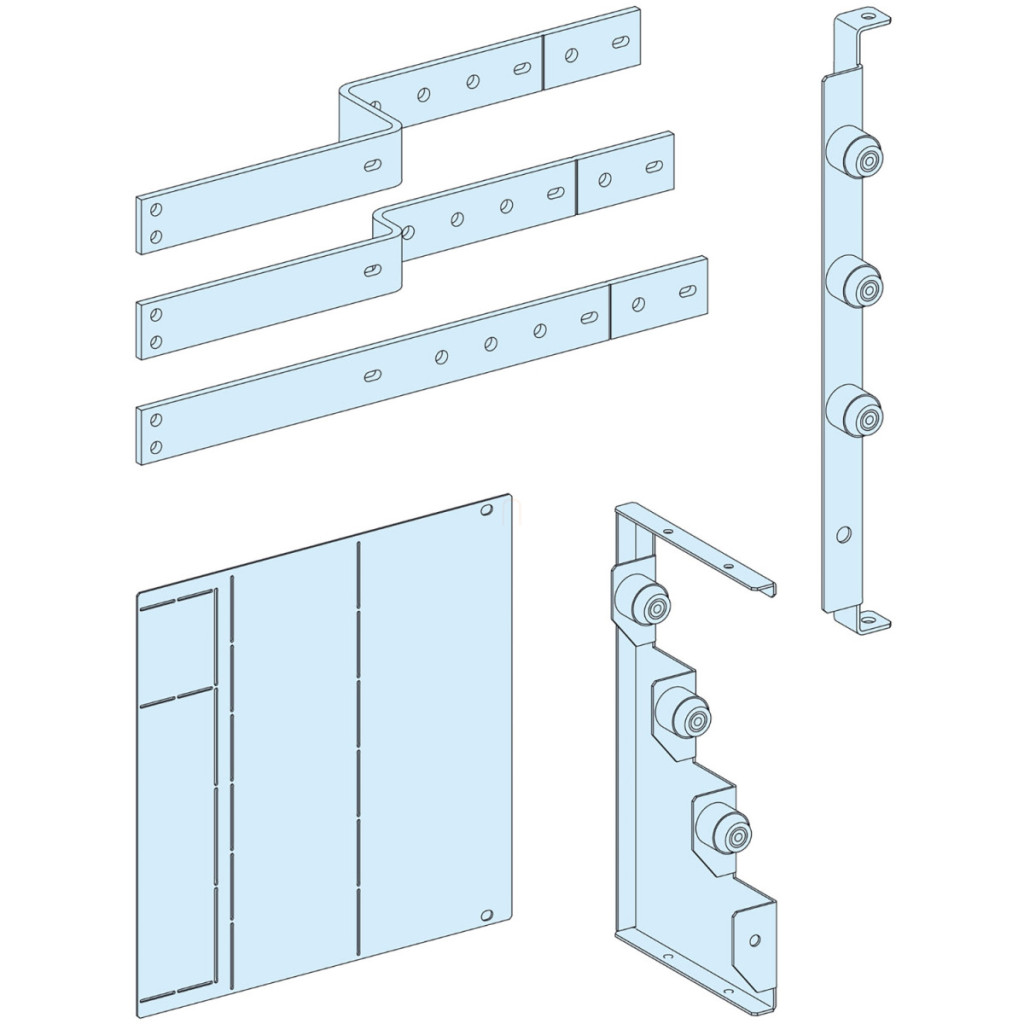

Schneider Electric PrismaSeT - LVS04483 - Racord offset NS1600, orizontal, 3P date tehnice
Caracteristici principale
Gama de produse: PrismaSeT
Seria de produse: PrismaSeT P
Tipul componentelor: Racord de transfer pentru conexiune
Denumirea produsului: Carcasă PrismaSeT PrismaSeT P
Categorie accesorii: Accesoriu de conectare
Standarde: IEC 61439-2, în carcasă; IEC 61439-1, în interiorul carcasei
Certificate: ASTA
Specificații tehnice
Conexiune dispozitiv dulap: ansamblu de transfer conexiune
Poli: 3P
Descriere instalare: Dulap + canal - lățime 650 mm
Dispozitiv încorporat: ComPact: fix NS630b...1000 - control: instalare orizontală cu braț basculant; ComPact: fix NS630b...1000 - control: instalare orizontală cu braț rotativ direct pe panoul frontal
Curent nominal de funcționare [Ie]: 1600 A
Secțiune transversală a șinei: 80 x 10 mm
Dimensiuni
Înălțime: 375 mm
Lățime: 577 mm
Adâncime: 350 mm
Greutate netă: 17,727 kg
Informații de expediere
Cantitate set: set de 1 bucată
Unitate funcțională
650 mm 400 mm Dulap PrismaSeT P + canal ComPact NS630b...1000 braț fix înclinabil orizontal 3P 1 racord de transfer 8
650 mm 400 mm Dulap PrismaSeT P + canal ComPact NS630b...1000 braț pivotant fix frontal orizontal 3P 1 racord de transfer 8
