Conectorul LVS04485 Linergy LGY din gama de produse PrismaSeT de la Schneider Electric este o soluție excelentă pentru proiectarea fiabilă a sistemelor industriale de curent înalt. Acest conector cu 3 poli, cu un curent nominal de 1250 A, special conceput pentru întrerupătoare de tip NS, are un design vertical fix care asigură performanțe optime chiar și la sarcini mari. Conectorul, care poate fi integrat în carcasa PrismaSeT P, a fost optimizat pentru utilizarea cu Schneider Electric ComPact NS630b...1000 și NS1250. Poate fi utilizat în mod flexibil cu diverse soluții de control: este compatibil cu întrerupătoare cu pârghie rotativă, pârghie rotativă directă pe panoul frontal și întrerupătoare acționate de motor. Conectorul LVS04485 poate fi utilizat în versiunea cu lățimea de 650 mm a carcasei PrismaSeT P, cu configurații frontale de 400 mm și posterioare de 400+400 mm. Produsul oferă o soluție de conectare a șinelor Linergy între carcasă și dispozitiv. Șinele cu secțiune transversală de 80 x 10 mm asigură distribuția corectă a energiei în sistem. Conectorul are o înălțime de 150 mm, o lățime de 550 mm și o adâncime de 300 mm, permițând o instalare compactă, dar eficientă. Produsul este conform cu standardele IEC 61439-1 și IEC 61439-2 și are certificare ASTA, care garantează calitatea și fiabilitatea sa. Produsul poate fi utilizat într-o varietate de configurații de instalare: poate fi utilizat pentru conectarea frontală sau posterioară la sistemul Canalis (tip 17 sau 16) sau pentru conectarea frontală utilizând un adaptor (adaptor 12 sau 14). Această versatilitate îi permite să ofere soluția optimă pentru proiectarea diverselor sisteme de distribuție electrică. Conectorul conține date precise de dimensionare pentru fiecare unitate funcțională, ajutând astfel profesioniștii să realizeze proiectarea corectă.

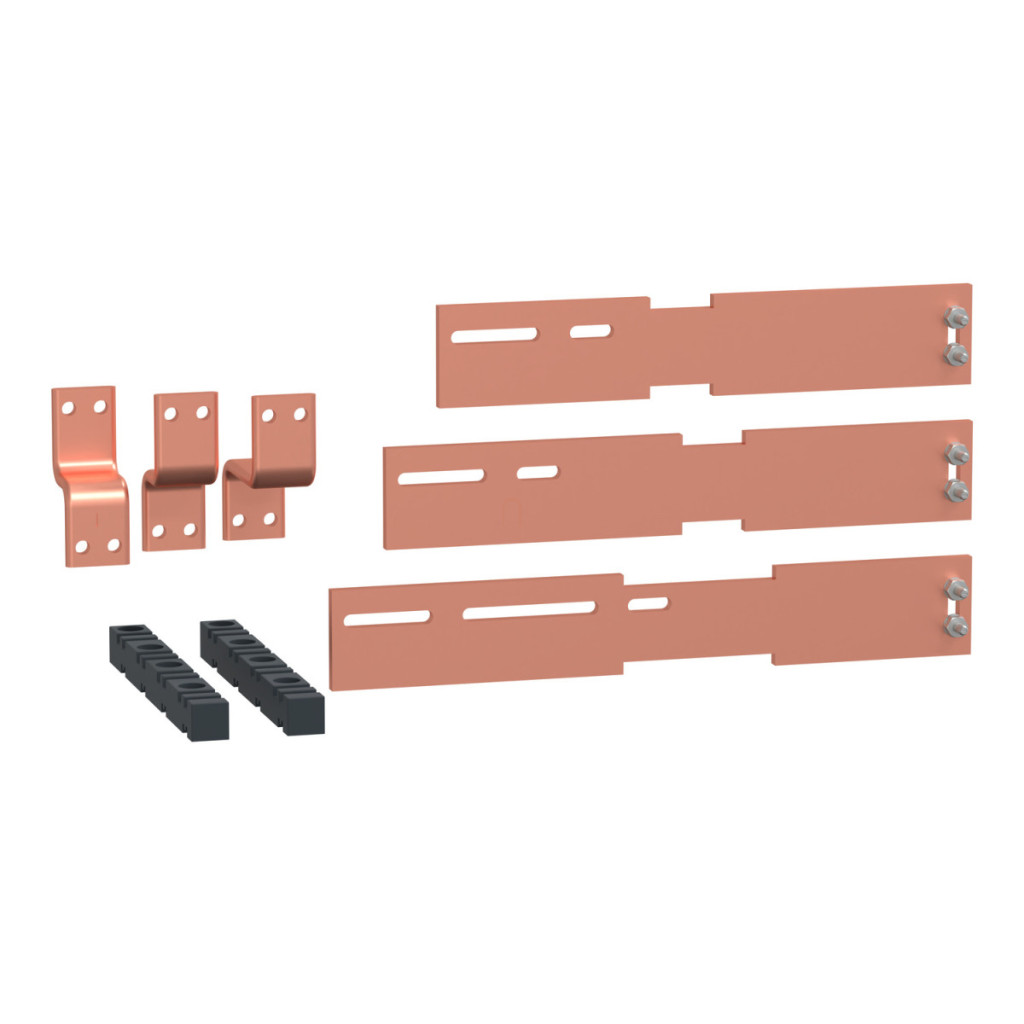

Schneider Electric PrismaSeT - LVS04485 - Conector NS 1250A, vertical, fix, 3P - Date tehnice
Caracteristici generale
Familia de produse: PrismaSeT
Seria de produse: PrismaSeT P
Tipul produsului: Conector
Categoria produsului: Accesoriu pentru distribuția energiei electrice
Standarde: IEC 61439-2 (în interiorul carcasei), IEC 61439-1 (în interiorul dulapului de echipamente)
Certificări ale produsului: ASTA
Parametri tehnici
Conectare dulap de echipamente: Bară colectoare Linergy
Poli: 3P
Curent nominal de funcționare [Ie]: 1250 A
Secțiune transversală a barei colectoare: 80 x 10 mm
Date de instalare
Lățimea dulapului dispozitivului: 650 mm
Adâncimea dulapului dispozitivului: 400 mm (față), 400 + 400 mm (spate)
Dispozitive instalabile:
- ComPact: fix NS630b...1000 - control: comutator rotativ instalare verticală
- ComPact: fix NS1250 - control: comutator rotativ instalare verticală
- ComPact: fix NS630b...1000 - control: mâner rotativ direct pe panoul frontal, instalare verticală
- ComPact: fix NS1250 - control: mâner rotativ direct pe panoul frontal, instalare verticală
- ComPact: fix NS630b...1000 - control: mecanism motorizat instalare verticală
- ComPact: fix NS1250 - control: mecanism motorizat instalare verticală
Dimensiuni
Înălțime: 150 mm
Lățime: 550 mm
Adâncime: 300 mm
Greutate netă: 6,9 kg
Cantitate în set: 1 buc.
