Conectorul Linergy LGY cu numărul de articol LVS04486, parte a familiei de produse Schneider Electric PrismaSeT, este o componentă de circuit de înaltă performanță special concepută pentru instalarea în dulapurile de comutare ale sistemului PrismaSeT P. Acest conector cu 4 poli și un curent nominal de funcționare de 1250 A a fost dezvoltat special pentru întrerupătoarele din seriile ComPact NS630b...1000 și NS1250, asigurând o conexiune electrică stabilă și sigură într-o configurație fixă verticală. Conectorul Linergy LGY oferă o soluție universală pentru întrerupătoarele cu diferite moduri de control, indiferent dacă sunt versiuni cu braț basculant, rotative directe pe panoul frontal sau motorizate. Această versatilitate permite inginerilor electricieni să proiecteze în mod flexibil dispunerea internă a dulapurilor de comutație, respectând în același timp standardele internaționale IEC 61439-1 și IEC 61439-2. Produsul este certificat ASTA, ceea ce garantează o calitate înaltă și performanțe fiabile. Dimensiunile fizice ale conectorului sunt optimizate pentru instalarea în carcase PrismaSeT P cu o lățime de 650 mm și o adâncime de 400 mm sau 800 mm. Designul cu înălțimea de 150 mm, lățimea de 550 mm și adâncimea de 300 mm permite diverse configurații de instalare, inclusiv opțiuni de conectare frontală sau posterioară la sistemul de bare colectoare Canalis sau la adaptor. Secțiunea transversală de 80 x 10 mm a șinelor asigură o conducție adecvată a curentului chiar și la o sarcină de 1250 A, ceea ce este esențial pentru alimentarea neîntreruptă cu energie electrică a instalațiilor industriale și comerciale. În timpul proiectării produsului, s-a pus un accent deosebit pe instalarea ușoară și dimensiunile compacte, care sunt cerințe esențiale pentru sistemele electrice moderne. Conectorul Schneider Electric PrismaSeT - LVS04486 este ideal pentru utilizarea în instalații în care conexiunea fiabilă a circuitelor de mare putere este esențială, cum ar fi liniile de producție industriale, centrele de date, spitalele sau sistemele de distribuție a energiei electrice din clădirile comerciale. Proprietățile fără halogeni și fără PVC ale produsului sunt avantajoase în medii în care siguranța împotriva incendiilor și minimizarea emisiilor toxice sunt considerente importante. Așa cum este caracteristic soluțiilor profesionale Schneider Electric, acest produs oferă o combinație de fiabilitate, siguranță și durată lungă de viață, oferind în același timp flexibilitate maximă proiectanților și contractorilor electrici pentru a crea sisteme cu cerințe de alimentare diferite.

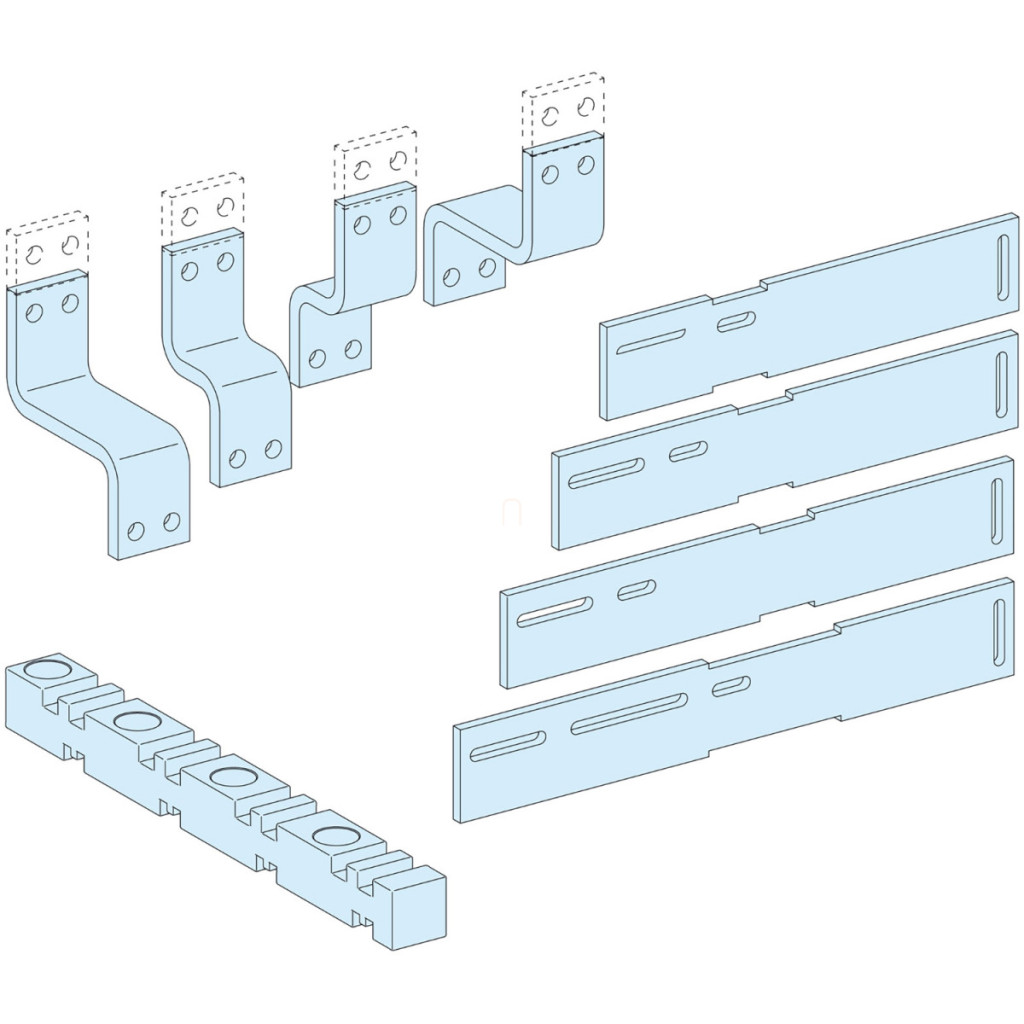

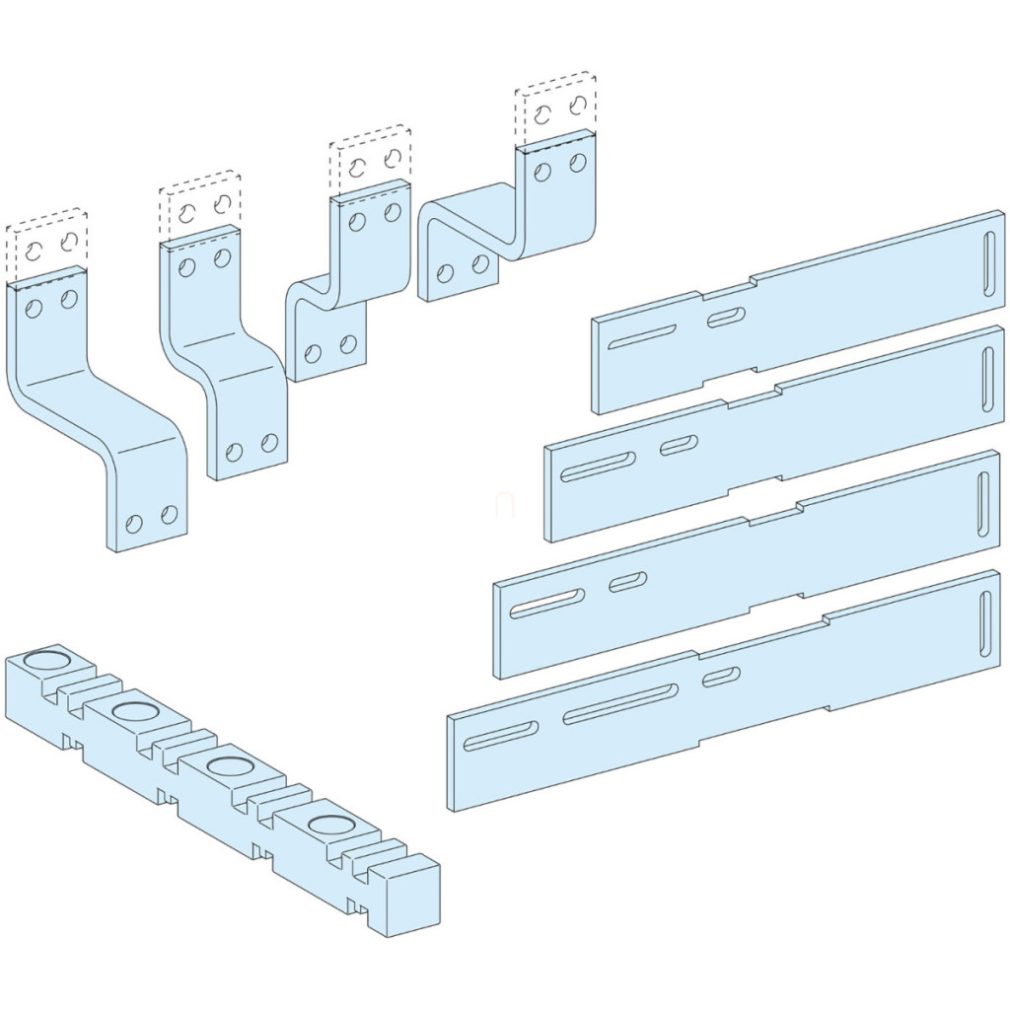

Schneider Electric PrismaSeT - LVS04486 - Conector NS 1250A, vertical, fix, 4P date tehnice
Caracteristici principale
Familia de produse: PrismaSeT
Tipul familiei de produse: PrismaSeT P
Tipul produsului sau componentului: Conector
Denumirea produsului: PrismaSeT PrismaSeT P cabinet
Categorie accesoriu/componentă separată: Accesoriu pentru distribuția energiei electrice
Standarde: IEC 61439-2, în interiorul dulapului; IEC 61439-1, în interiorul dulapului
Certificări produs: ASTA
Informații suplimentare
Conexiune dulap-dispozitiv: Șină Linergy
Descrierea polului: 4P
Descrierea instalării: Dulap - lățime 650 mm
Adâncimea dulapului: 400 mm: față; 400 + 400 mm: spate
Dispozitiv încorporat: ComPact: fix NS630b...1000 - control: instalare verticală cu braț basculant; ComPact: fix NS1250 - control: instalare verticală cu braț basculant; ComPact: fix NS630b...1000 - control: buton rotativ direct pe panoul frontal, instalare verticală; ComPact: fix NS1250 - control: buton rotativ direct pe panoul frontal, instalare verticală; ComPact: fix NS630b...1000 - control: funcționare motorizată instalare verticală; ComPact: fix NS1250 - control: funcționare motorizată instalare verticală
Curent nominal de funcționare [Ie]: 1250 A
Secțiune transversală a șinei: 80 x 10 mm
Înălțime: 150 mm
Lățime: 550 mm
Adâncime: 300 mm
Greutate netă: 8,74 kg
Cantitate per set: 1 bucată
Unitate funcțională
650 mm 400 mm Dulap PrismaSeT P ComPact NS1250 braț fix înclinabil vertical 4P 1 conexiune frontală pentru Canalis 17
650 mm 400 mm Dulap PrismaSeT P ComPact NS1250 mâner pivotant fix direct pe panoul frontal vertical 4P 1 conexiune frontală pentru Canalis 17
650 mm 800 mm Dulap PrismaSeT P ComPact NS1250 fix vertical cu braț oscilant 4P 1 conexiune spate pentru Canalis 16
650 mm 800 mm Dulap PrismaSeT P ComPact NS1250 fixat direct pe panoul frontal mâner rotativ vertical 4P 1 conexiune spate pentru Canalis 16
650 mm 400 mm Dulap PrismaSeT P ComPact NS1250 fix cu motor vertical 4P 1 conexiune frontală pentru Canalis 17
650 mm 800 mm Dulap PrismaSeT P ComPact NS1250 fix acționat cu motor vertical 4P 1 conexiune spate pentru Canalis 16
650 mm 400 mm Dulap PrismaSeT P ComPact NS630b...1000 fix vertical cu braț înclinabil 4P 1 conexiune frontală Canalis 17
650 mm 400 mm Dulap PrismaSeT P ComPact NS630b...1000 fix cu mâner pivotant direct pe panoul frontal vertical 4P 1 conexiune frontală pentru Canalis 17
650 mm 800 mm dulap PrismaSeT P ComPact NS630b...1000 fix vertical cu braț pivotant 4P 1 conexiune spate pentru Canalis 16
650 mm 800 mm Dulap PrismaSeT P ComPact NS630b...1000 mâner rotativ fix direct pe panoul frontal vertical 4P 1 conexiune spate Canalis 16
650 mm 400 mm dulap PrismaSeT P ComPact NS630b...1000 fix motorizat vertical 4P 1 conexiune frontală pentru Canalis 17
650 mm 800 mm Dulap PrismaSeT P ComPact NS630b...1000 fix motorizat vertical 4P 1 conexiune spate pentru Canalis 16
650 mm 400 mm dulap PrismaSeT P ComPact NS1250 fix braț basculant vertical 4P 1 conexiune frontală pentru adaptor 14
650 mm 400 mm Dulap PrismaSeT P ComPact NS1250 fix cu mâner rotativ direct pe panoul frontal vertical 4P 1 conexiune frontală pentru adaptor 14
650 mm 400 mm Dulap PrismaSeT P ComPact NS1250 fix motorizat vertical 4P 1 adaptor de conectare frontală 14
650 mm 400 mm Dulap PrismaSeT P ComPact NS630b...1000 braț basculant fix vertical 4P 1 adaptor de conectare frontal 12
650 mm 400 mm Dulap PrismaSeT P ComPact NS630b...1000 fix rotativ direct pe panoul frontal vertical 4P 1 conexiune frontală pentru adaptor 12
650 mm 400 mm Dulap PrismaSeT P ComPact NS630b...1000 fix motorizat vertical 4P 1 adaptor de conectare frontal 12
Caracteristici ale materialului
Fără halogeni: Produs din plastic fără halogeni
Fără PVC: Da
Fără silicon: Da
