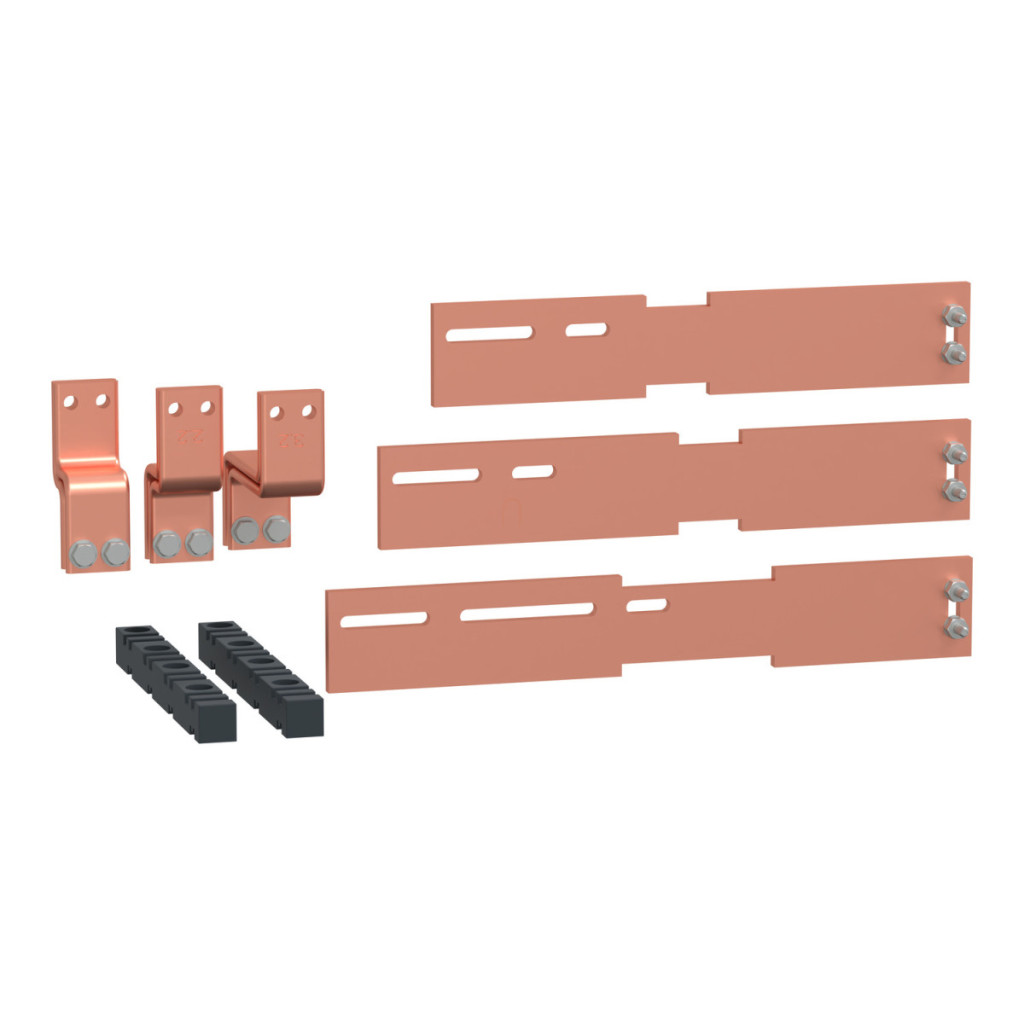

Conectorul Schneider Electric LVS04487 Linergy LGY este un accesoriu esențial pentru distribuția energiei electrice în sistemul PrismaSeT P, conceput special pentru întrerupătoarele ComPact NS1600. Acest conector cu 3 poli, cu un curent nominal de funcționare de 1600 A, este optimizat pentru utilizarea în instalații fixe verticale, asigurând fiabilitate și eficiență maxime în sistemele electrice industriale și comerciale. Conectorul Linergy LGY oferă o soluție extrem de versatilă, deoarece este compatibil cu mai multe opțiuni de control: comutator (manetă), manetă rotativă directă pe panoul frontal sau mecanism motorizat. Produsul este conform cu cerințele standardelor IEC 61439-1 și IEC 61439-2 și este certificat ASTA, ceea ce garantează conformitatea cu cerințele ridicate de siguranță și calitate. Curentul nominal de 1600 A îl face ideal pentru utilizarea în sisteme de distribuție de mare putere. Parametrii tehnici ai conectorului au fost proiectați special pentru sistemul de carcase PrismaSeT P: poate fi instalat în carcase cu o lățime de 650 mm și o adâncime de 400 mm (față) sau 400+400 mm (spate). Conectorul Schneider Electric LVS04487 are o secțiune transversală de 80 x 10 mm, ceea ce asigură o conducție adecvată a curentului. Produsul are dimensiuni compacte: 150 mm înălțime, 550 mm lățime și 300 mm adâncime, permițând o utilizare optimă a spațiului. Flexibilitatea instalării este îmbunătățită prin suportul diferitelor moduri de conectare: conectare pe panoul frontal prin adaptor sau conectare pe panoul din spate prin sistemul Canalis 16. Conectorul Schneider Electric LVS04487 Linergy LGY este proiectat pentru utilizare în medii industriale în care fiabilitatea și standardele tehnice ridicate sunt cerințe esențiale. Produsul este alegerea ideală pentru orice aplicație industrială în care circuitele de curent ridicat trebuie manipulate în siguranță, fie în linii de producție, centre de date sau alte infrastructuri critice. Ca parte a sistemului PrismaSeT P, conectorul Linergy LGY se potrivește perfect cu toate celelalte componente ale întregului sistem, contribuind la o funcționare fără probleme și la o întreținere ușoară. Produsul este ușor de instalat, iar Schneider Electric oferă asistență tehnică completă pentru instalare și funcționare.
Schneider Electric PrismaSeT - LVS04487 - Conector NS 1600A, vertical, fix, 3P - Date tehnice
Informații de bază
Familia de produse: PrismaSeT
Tipul familiei de produse: PrismaSeT P
Tipul produsului: Conector
Denumirea produsului: PrismaSeT PrismaSeT P cabinet
Categorie accesorii: Accesoriu pentru distribuția energiei electrice
Standarde: IEC 61439-2, în interiorul dulapului; IEC 61439-1, în interiorul dulapului
Certificări produs: ASTA
Informații suplimentare
Conectare dispozitiv dulap: Șină Linergy
Descrierea polului: 3P
Descrierea instalării: Dulap - lățime 650 mm
Adâncimea dulapului: 400 mm: față; 400 + 400 mm: spate
Dispozitiv instalat: ComPact: fix NS1600 - control: manetă de comutare instalare verticală; ComPact: fix NS1600 - control: manetă rotativă directă pe panoul frontal instalare verticală; ComPact: fix NS1600 - control: mecanism motorizat instalare verticală
Curent nominal de funcționare [Ie]: 1600 A
Secțiune transversală a șinei: 80 x 10 mm
Dimensiuni și greutate
Înălțime: 150 mm
Lățime: 550 mm
Adâncime: 300 mm
Greutate netă: 15,26 kg
Informații privind cantitatea
Cantitate per set: 1 buc.
Unități funcționale
650 mm 800 mm Dulap PrismaSeT P ComPact NS1600 comutator fix manetă verticală 3P 1 conexiune spate Canalis 16-on
650 mm 800 mm Dulap PrismaSeT P ComPact NS1600 comutator fix rotativ vertical 3P 1 conexiune spate Canalis 16
650 mm 400 mm Dulap PrismaSeT P ComPact NS1600 comutator fix vertical 3P 1 conexiune frontală pe adaptor 14
650 mm 400 mm Dulap PrismaSeT P ComPact NS1600 fixat direct pe panoul frontal mâner rotativ vertical 3P 1 conexiune frontală pe adaptor 14
650 mm 800 mm Dulap PrismaSeT P ComPact NS1600 mecanism motorizat fix vertical 3P 1 conexiune spate pe Canalis 16
650 mm 400 mm Dulap PrismaSeT P ComPact NS1600 mecanism motorizat fix vertical 3P 1 adaptor de conectare frontal 14
