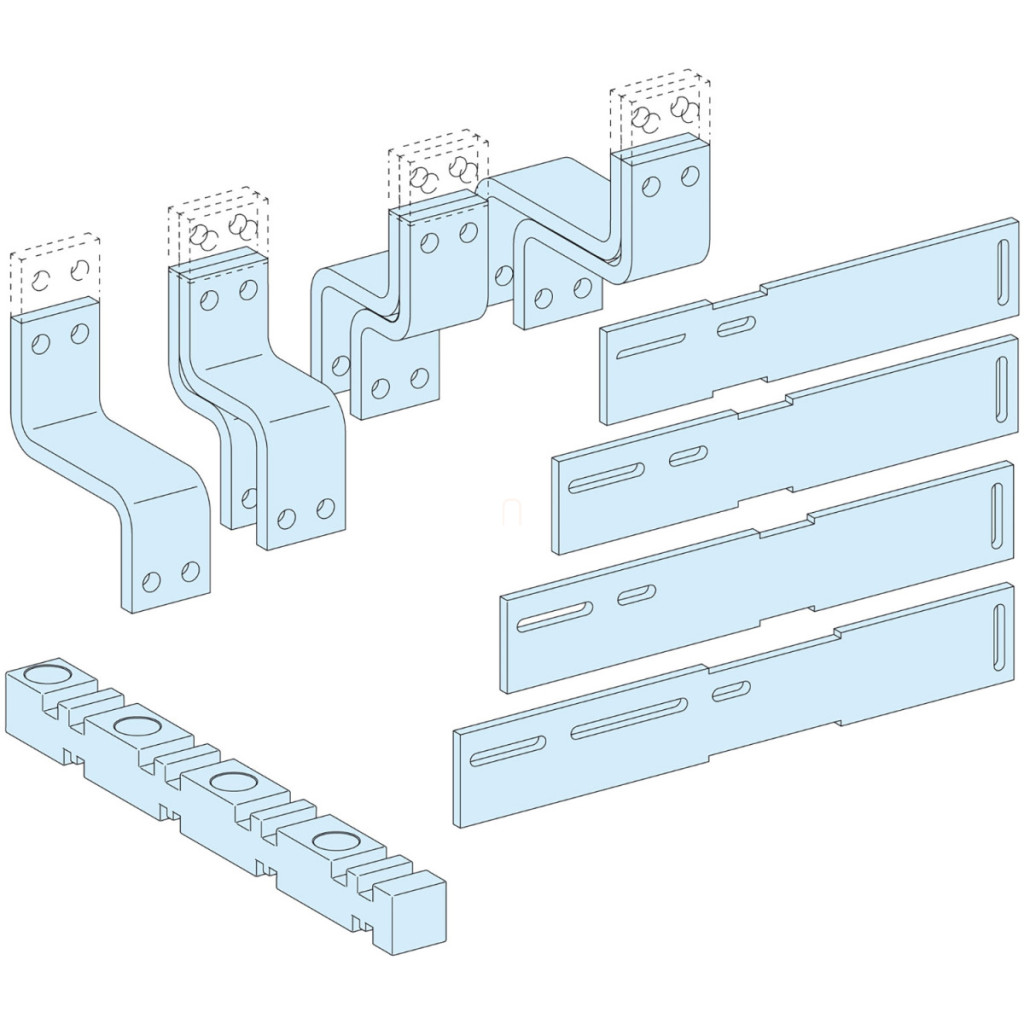

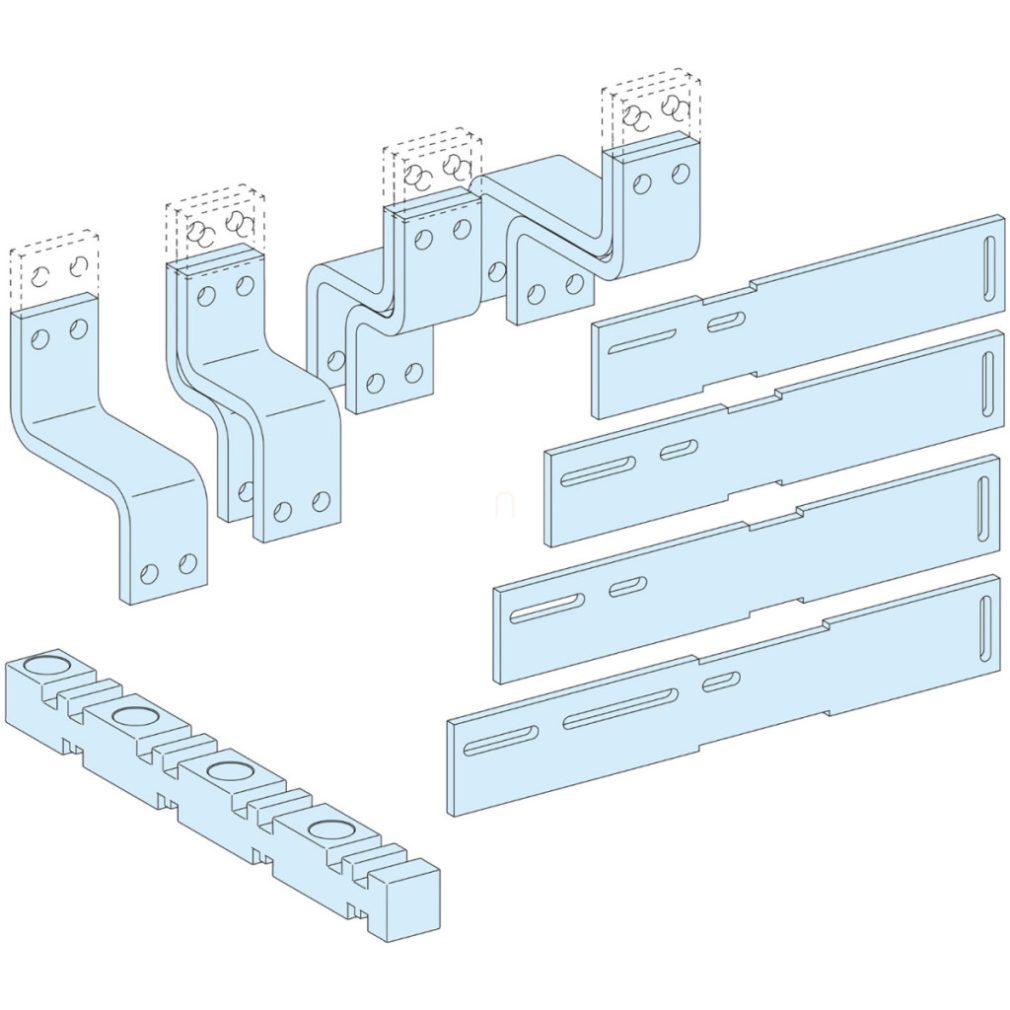

Schneider Electric LVS04488 este un conector special Linergy LGY cu 4 poli, conceput special pentru întrerupătoarele de tip NS utilizate în sistemul de distribuție PrismaSeT P. Acest conector montat vertical, cu un curent nominal de 1600 A, oferă o soluție optimă pentru sistemele de distribuție a energiei electrice de mare putere. La proiectarea conectorului Linergy LGY, inginerii Schneider Electric au acordat o atenție specială siguranței și fiabilității. Produsul este în deplină conformitate cu standardele IEC 61439-1 și IEC 61439-2 și este certificat ASTA, ceea ce garantează o calitate înaltă și o funcționare sigură. Conectorul permite utilizarea șinelor cu secțiune transversală de 80 x 10 mm, ceea ce asigură conducerea în siguranță a curentului nominal de funcționare de 1600 A. Conectorul LVS04488 este extrem de versatil. Este compatibil cu întrerupătoarele fixe ComPact NS1600, care pot avea diferite moduri de control: comutator, pârghie rotativă montată direct pe panoul frontal sau acționare motorizată. Conectorul poate fi instalat în dulapuri cu o lățime de 650 mm și o adâncime de 400 mm, atât în configurații frontale, cât și posterioare (400 + 400 mm). Această flexibilitate permite utilizarea optimă în dulapuri de comutație cu diferite configurații. Dimensiunile fizice ale produsului sunt bine gândite: 150 mm înălțime, 550 mm lățime și 300 mm adâncime, ceea ce îl face ușor de montat în dulapurile standardizate ale sistemului PrismaSeT P. Conectorul LVS04488 poate fi utilizat pentru o varietate de unități funcționale: poate fi utilizat într-un dulap PrismaSeT P de 650 mm × 800 mm cu un comutator fix ComPact NS1600, conexiune posterioară la sistemul Canalis 16 și într-un dulap de 650 mm × 400 mm cu conexiune frontală la adaptorul 14. Ambele configurații sunt disponibile cu manetă, manetă rotativă directă pe panoul frontal sau comandă motorizată, într-un design cu 4 poli. Conectorul LVS04488 Linergy LGY este, prin urmare, alegerea ideală pentru aplicații industriale și comerciale în care este necesară o soluție de distribuție a energiei de înaltă performanță, sigură și conformă cu standardele. Schneider Electric furnizează documentație tehnică precisă pentru a sprijini instalarea și utilizarea produsului, asigurând o durată lungă de viață și o funcționare fără probleme.
Schneider Electric PrismaSeT - LVS04488 - Conector 1600A NS, vertical, fix, 4P date tehnice
Informații generale
Familia de produse: PrismaSeT
Tipul familiei de produse: PrismaSeT P
Tipul produsului sau componentului: Conector
Denumirea produsului: PrismaSeT PrismaSeT P dulap de distribuție
Categorie accesoriu/componentă separată: Accesoriu pentru distribuția energiei electrice
Standarde: IEC 61439-2, în dulap de distribuție; IEC 61439-1, în dulap de distribuție
Certificări produs: ASTA
Date tehnice
Conectarea dispozitivului dulapului de distribuție: Sistem de bare colectoare Linergy
Descrierea polului: 4P
Descrierea instalării: Dulap de distribuție - lățime 650 mm
Adâncimea dulapului de distribuție: 400 mm: față; 400 + 400 mm: spate
Dispozitiv instalabil: ComPact: fix NS1600 - control: instalare verticală cu pârghie; ComPact: fix NS1600 - control: instalare verticală cu pârghie rotativă directă pe panoul frontal; ComPact: fix NS1600 - control: mecanism motorizat instalare verticală
Curent nominal de funcționare [Ie]: 1600 A
Secțiune transversală a șinei: 80 x 10 mm
Caracteristici fizice
Înălțime: 150 mm
Lățime: 550 mm
Adâncime: 300 mm
Cantitate per set: 1 buc.
Unități funcționale
650 mm 800 mm Cutie de distribuție PrismaSeT P ComPact NS1600 pârghie fixă verticală 4P 1 conexiune posterioară Canalis 16-onp>
650 mm 800 mm Cutie de distribuție PrismaSeT P ComPact NS1600 braț fix rotativ vertical 4P 1 conexiune spate Canalis 16
650 mm 400 mm Dulap de distribuție PrismaSeT P ComPact NS1600 braț fix vertical 4P 1 conexiune frontală adaptor 14
650 mm 400 mm Dulap de distribuție PrismaSeT P ComPact NS1600 fixat direct pe panoul frontal mâner rotativ vertical 4P 1 adaptor de conectare frontal 14
650 mm 800 mm Dulap de distribuție PrismaSeT P ComPact NS1600 mecanism motorizat fix vertical 4P 1 conexiune spate Canalis 16
650 mm 400 mm Cutie de distribuție PrismaSeT P ComPact NS1600 mecanism motorizat fix vertical 4P 1 adaptor de conectare frontal 14-on
