Conectorul LVS04489, parte a gamei Schneider Electric PrismaSeT P, este o componentă cheie pentru implementarea sigură și eficientă a aparatelor de comutație electrice de înaltă performanță. Acest conector special conceput, cu 3 poli și 1600 A, este destinat întrerupătoarelor Masterpact MTZ1/NT și este recomandat pentru instalații fixe. Conectorul din seria PrismaSeT P se integrează perfect în sistemul modular de comutare Schneider Electric și permite distribuția adecvată a curentului între diferitele componente ale echipamentului. Conectorul LVS04489 este proiectat în conformitate cu standardele IEC 61439-1 și IEC 61439-2, ceea ce garantează o funcționare sigură și o durată lungă de viață chiar și la sarcini mari. Certificatul ASTA oferă o garanție suplimentară a calității și fiabilității produsului. Din punct de vedere tehnic, conectorul are un curent nominal de funcționare de 1600 A și asigură o conducție adecvată a curentului cu o secțiune transversală a șinei de 80 x 10 mm. Dimensiunile sale fizice sunt de 150 mm înălțime, 550 mm lățime și 300 mm adâncime, ceea ce îl face perfect pentru dulapurile de comutație PrismaSeT P. Este potrivit în special pentru dulapuri cu o lățime de 650 mm și o adâncime de 400 sau 800 mm. Conectorul poate fi utilizat în diverse configurații de instalare: cu conexiune frontală pe un adaptor, conexiune posterioară pe un adaptor sau conexiune posterioară pe un sistem de șine Canalis. Produsul este compatibil atât cu comutatorul fix NT16 Masterpact (cu comanda basculantă, instalare verticală), cât și cu versiunea acționată de motor. Utilizarea șinelor Linergy în soluția de conectare garantează o capacitate ridicată de transport al curentului și o gestionare optimă a sarcinii termice. LVS04489 este o alegere excelentă pentru medii industriale, centre de distribuție electrică sau orice aplicație în care este necesară o distribuție de energie fiabilă și de înaltă performanță. Datorită designului său tehnic precis, produsul asigură o montare precisă, o instalare ușoară și o funcționare fără probleme pe termen lung.

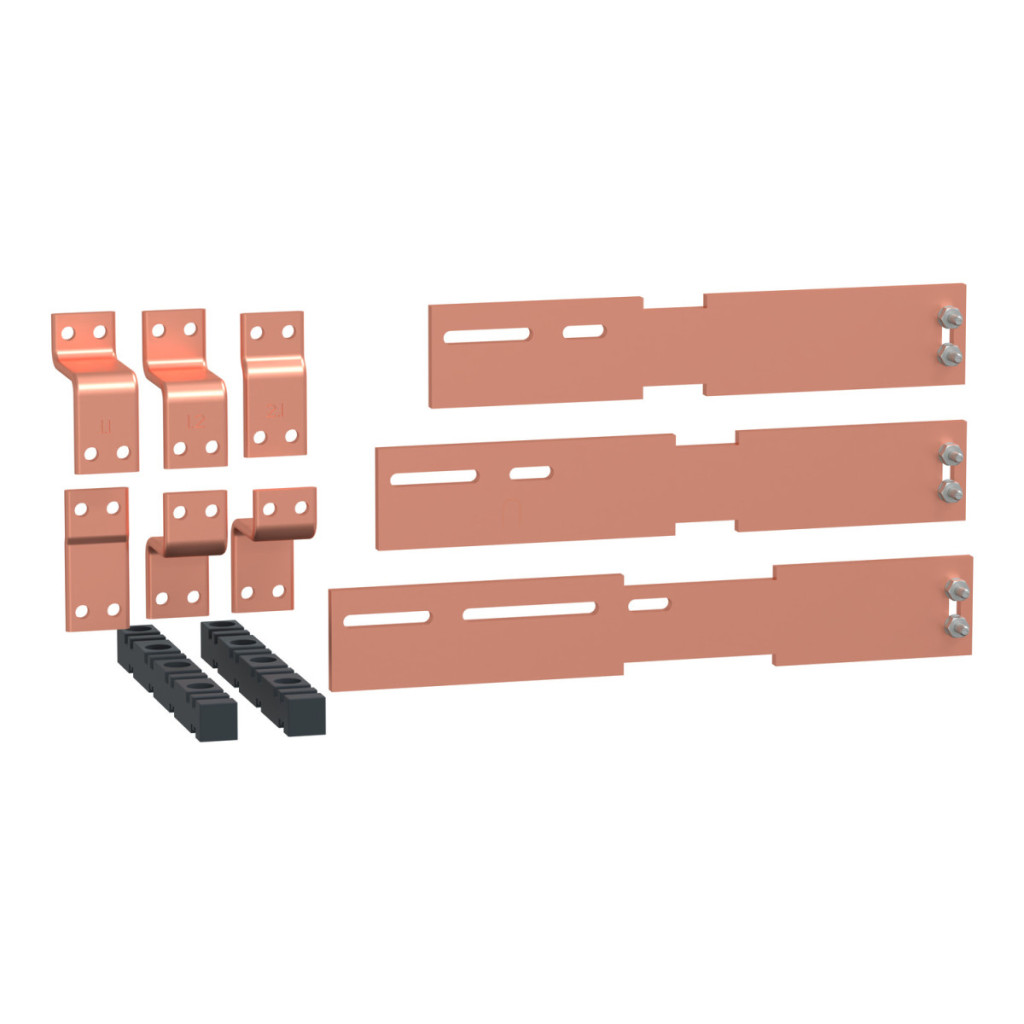

Schneider Electric PrismaSeT - LVS04489 - Conector 1600A NT, vertical, fix, 3P date tehnice
Caracteristici principale
Familia de produse: PrismaSeT
Seria de produse: PrismaSeT P
Tipul produsului sau al componentei: Conector
Denumirea produsului: PrismaSeT PrismaSeT P cabinet
Categorie accesoriu/componentă: Accesoriu pentru distribuția energiei electrice
Standarde: IEC 61439-2, montat în dulap; IEC 61439-1, încorporat în dulap
Certificări produs: ASTA
Informații tehnice
Conexiune dulap-dispozitiv: Bară colectoare Linergy
Descriere pol: 3P
Descriere instalare: Lățimea dulapului 650 mm; Adâncimea dulapului 400 mm: față, 400 + 400 mm: spate
Dispozitiv încorporat: Masterpact: fix NT16 - control: pârghie de comutare montabilă vertical; Masterpact: NT16 fix - control: mecanism motorizat montabil vertical
Curent nominal de funcționare [Ie]: 1600 A Secțiune transversală a șinei: 80 x 10 mm Înălțime: 150 mm Lățime: 550 mm Adâncime: 300 mm Greutate netă: 14,56 kg
Cantitate per set: 1 buc.
Unitate funcțională
650 mm 400 mm Dulap PrismaSeT P Masterpact NT16 pârghie de comutare fixă verticală 3P: 1 adaptor de conectare frontal 14
650 mm 400 mm Dulap PrismaSeT P Mecanism motorizat fix Masterpact NT16 vertical 3P: 1 conexiune frontală pe adaptor 14
650 mm 800 mm Dulap PrismaSeT P Comutator fix Masterpact NT16 vertical 3P: 1 conexiune spate pe adaptor 11
650 mm 800 mm Dulap PrismaSeT P Mecanism motorizat fix Masterpact NT16 vertical 3P: 1 conexiune spate pe adaptor 11
650 mm 800 mm Dulap PrismaSeT P Comutator fix Masterpact NT16 vertical 3P: 1 conexiune posterioară pe sistemul Canalis 16
650 mm 800 mm Dulap PrismaSeT P Mecanism motorizat fix Masterpact NT16 vertical 3P: 1 conexiune posterioară pe sistemul Canalis 16
Dimensiuni
Dimensiunile indicate în desenul tehnic al produsului: 578 mm x 310,7 mm x (80 și 161 mm în diferite vederi)
