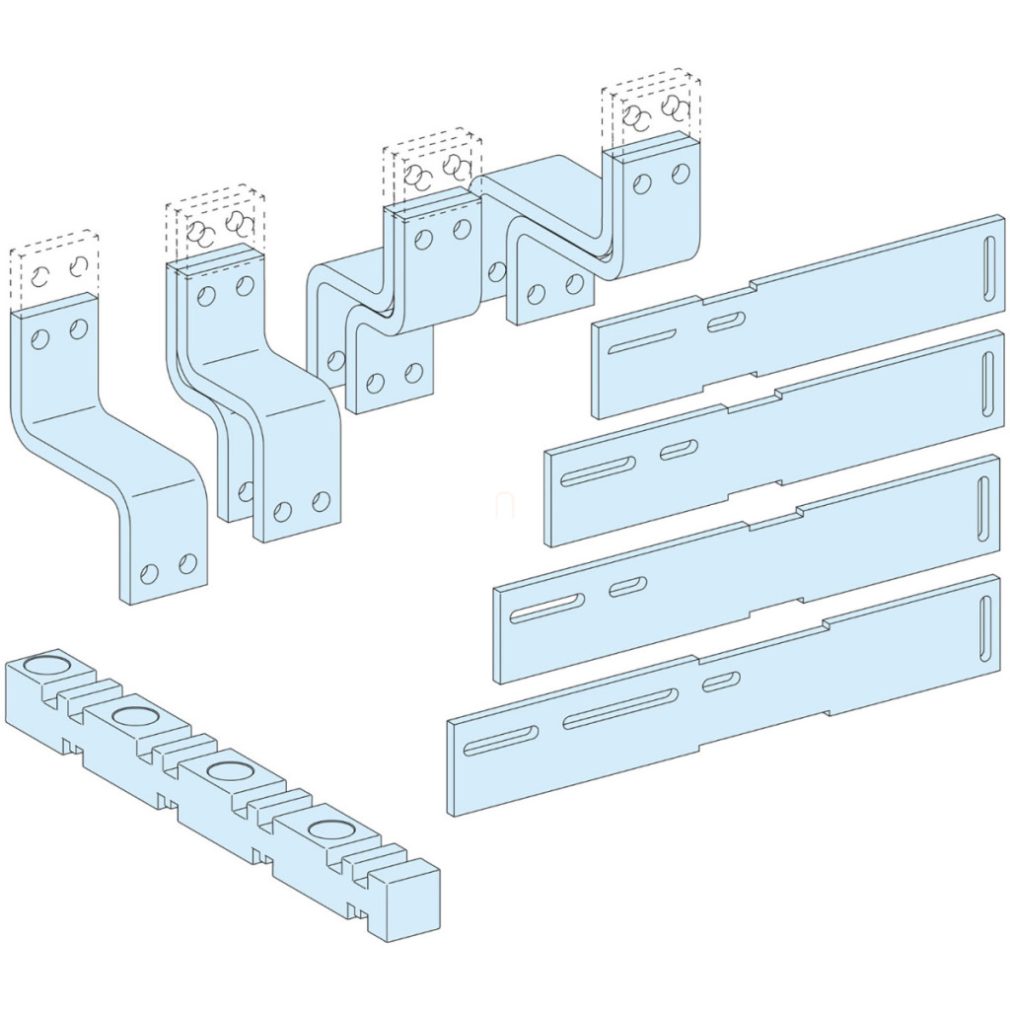

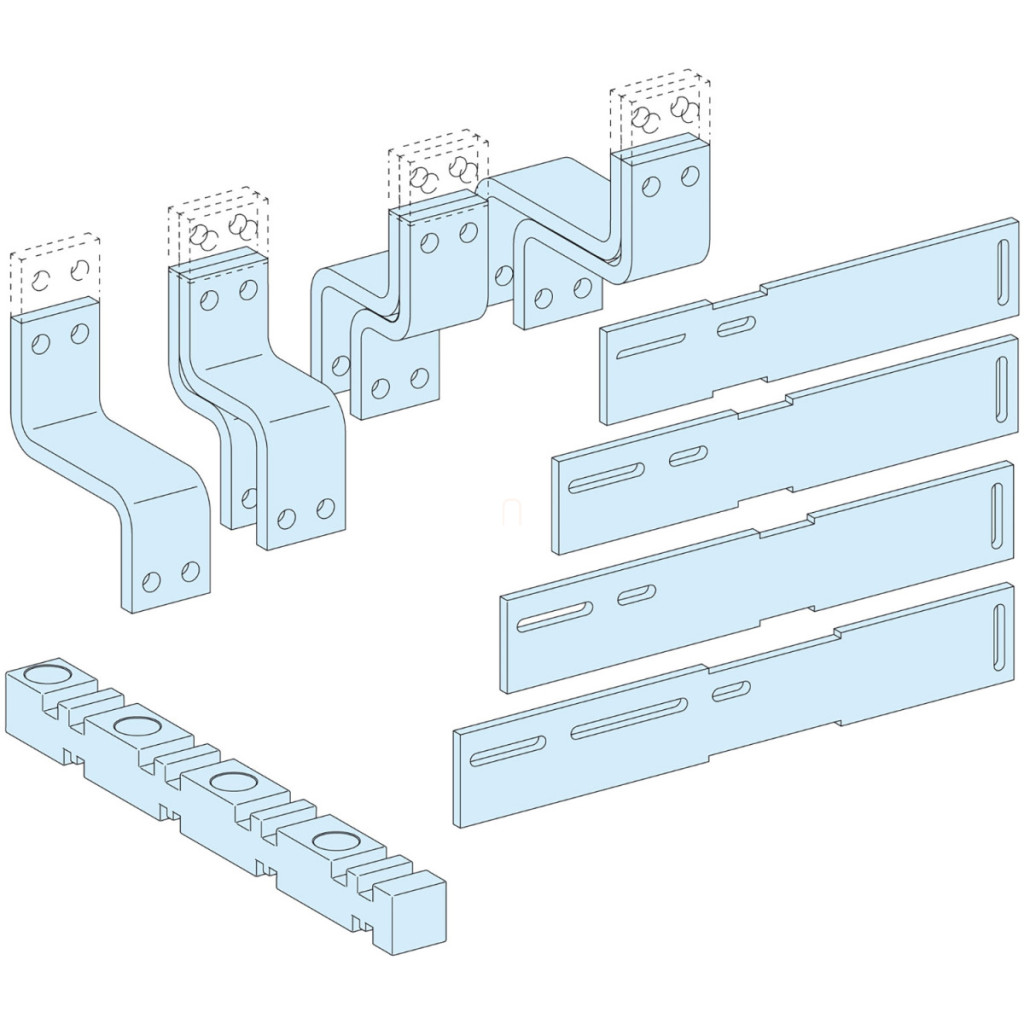

Conectorul Schneider Electric PrismaSeT - LVS04492 1600A este un accesoriu de alimentare de înaltă calitate, conceput special pentru dulapurile de distribuție PrismaSeT P. Acest conector special permite conectarea sigură și eficientă a întreruptoarelor de tip ComPact NS1600 și Masterpact NT16, montate pe cărucior, la bara colectoare Linergy LGYE. La proiectarea produsului, inginerii Schneider Electric au acordat o atenție deosebită flexibilității și ușurinței instalării. Conectorul LVS04492 este compatibil cu mai multe moduri de control, inclusiv buton rotativ montat direct în față, versiuni motorizate și cu pârghie, permițând întotdeauna instalarea verticală. Designul cu 4 poli asigură conectarea corespunzătoare a întregului sistem trifazat și a conductorului neutru, ceea ce este deosebit de important în sistemele electrice complexe de astăzi. Conectorul Schneider Electric PrismaSeT - LVS04492 este proiectat pentru a respecta standardele internaționale, inclusiv IEC 61439-1 și IEC 61439-2, care se aplică aparatelor de comutație de joasă tensiune. De asemenea, are certificare ASTA, ceea ce consolidează și mai mult fiabilitatea și calitatea produsului. Această conformitate asigură că produsul îndeplinește cerințele necesare de siguranță și performanță. Din punct de vedere tehnic, conectorul LVS04492 are un curent nominal de funcționare de 1600 A, ceea ce permite funcționarea în siguranță a sistemelor de mare putere. Conectorul are o secțiune transversală a șinei de 80 x 10 mm și dimensiuni de 150 mm înălțime, Lățimea de 550 mm și adâncimea de 300 mm permit instalarea acestuia în dulapuri cu lățimea de 650 mm, adâncimea de 400 mm (din față) sau adâncimea de 400+400 mm (din spate). Greutatea netă a produsului este de 21,72 kg, iar în stoc există 1 bucată. Conectorul LVS04492 poate fi integrat într-o serie de unități funcționale, cum ar fi dulapul PrismaSeT P cu lățimea de 650 mm și adâncimea de 400 mm sau 800 mm, în diverse configurații, inclusiv conexiuni frontale sau posterioare la sistemul de șine Linergy LGYE și dispozitive adaptor 11 sau adaptor 15. Pe baza desenelor tehnice, dimensiunile exacte ale produsului pot fi găsite în fișa tehnică, unde dimensiunile principale sunt: 603 mm, 313 mm, 191 mm și 44 mm. Acest lucru ajută proiectanții și instalatorii să planifice instalarea corespunzătoare.
Schneider Electric PrismaSeT - LVS04492 - Conector NS-NT 1600A, vertical, cărucior, 4P date tehnice
Caracteristici principale
Tip produs: Conector
Familia de produse: PrismaSeT P
Categorie: Accesorii pentru surse de alimentare
Număr articol: LVS04492
Parametri tehnici
Tip conexiune: Șine Linergy
Număr de poli: 4P
Curent nominal de funcționare [Ie]: 1600 A
Secțiune transversală a barei colectoare: 80 x 10 mm
Standarde: IEC 61439-2, IEC 61439-1
Certificate: ASTA
Caracteristici fizice
Înălțime: 150 mm
Lățime: 550 mm
Adâncime: 300 mm
Greutate netă: 21,72 kg
Date de instalare
Lățime dulap: 650 mm
Adâncime dulap: 400 mm (față), 400 + 400 mm (spate)
Dispozitive compatibile:
- ComPact: NS1600 montat pe cărucior - control: mâner rotativ frontal direct, montare verticală
- ComPact: NS1600 montat pe cărucior - control: funcționare motorizată, montare verticală
- ComPact: NS1600 montat pe cărucior - control: pârghie, montare verticală
- Masterpact: NT16 montat pe cărucior - control: poziționare verticală cu manetă
- Masterpact: NT16 montat pe cărucior - control: funcționare motorizată, poziționare verticală
Cantitate și ambalare
Cantitate pe stoc: 1 bucată
