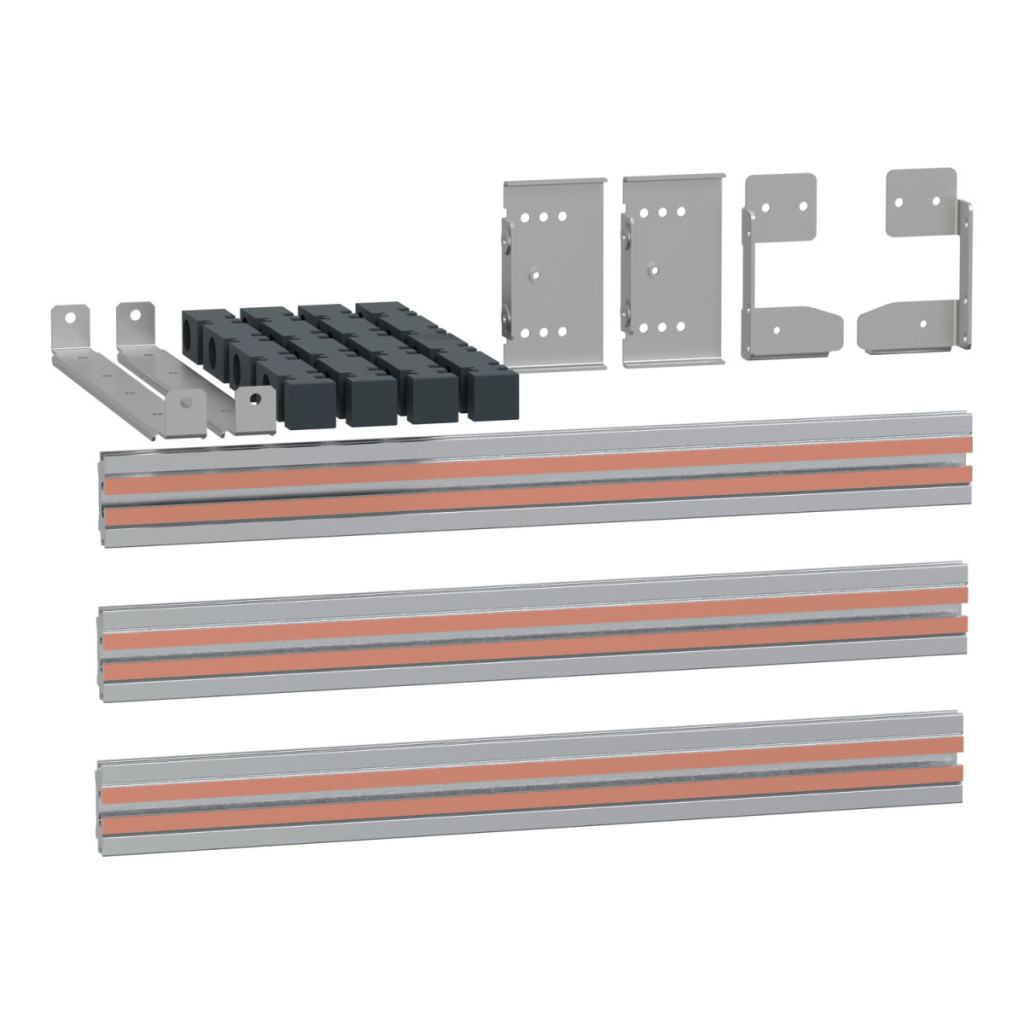

Schneider Electric PrismaSeT - LVS04493 - conexiune orizontală LGYE NW 1600A 3P este un sistem profesional de comutare a circuitelor, special conceput pentru a asigura o conexiune fiabilă între sistemul de distribuție PrismaSeT P și întrerupătoarele Masterpact MTZ2/NW. Acest produs este o componentă esențială a sistemelor electrice de înaltă performanță utilizate în medii industriale, unde distribuția sigură și eficientă a energiei electrice este esențială. Conectorul PrismaSeT - LVS04493 are un design 3P (trei poli) și este capabil să suporte un curent nominal de funcționare de 1600A, ceea ce îl face ideal pentru alimentarea instalațiilor industriale mai mari, a centrelor de date sau a infrastructurilor critice. Produsul este în deplină conformitate cu standardele internaționale IEC 61439-1 și IEC 61439-2 și este, de asemenea, certificat ASTA, ceea ce îl face o alegere fiabilă pentru contractorii electricieni profesioniști. Datorită designului său orizontal, poate fi integrat în mod optim în sistemul de carcase PrismaSeT P, unde este compatibil cu carcase cu lățimea de 650 mm și adâncimea de 600 mm sau 1000 mm. Conectorul poate fi utilizat într-o varietate de configurații de instalare, fie cu întrerupătoare Masterpact retractabile NW08-16, fie cu întrerupătoare fixe NW08-16 cu comutatoare verticale. Produsul are o lungime de 580 mm și este format dintr-o singură piesă per conexiune. Opțiunile de instalare includ conexiunea frontală sau posterioară în diverse configurații: la un adaptor, la sistemul Canalis sau direct la o bară colectoare. Conectorul este proiectat special pentru sistemul de bare colectoare Linergy LGYE, asigurând o compatibilitate perfectă și proprietăți optime de transport al curentului. La proiectarea conexiunii orizontale Schneider Electric PrismaSeT - LVS04493, producătorul a acordat o atenție deosebită duratei lungi de viață și funcționării fiabile. Produsul poate fi comandat sub numărul de articol LVS04493 și face parte din sistemul de distribuție a circuitului PrismaSeT P, care oferă o soluție completă pentru nevoile de distribuție a energiei electrice ale instalațiilor industriale și comerciale. Pentru profesioniștii din domeniul electric, acest conector, atunci când este utilizat împreună cu întrerupătoarele Masterpact NW, oferă o soluție sigură, conformă și eficientă pentru construirea circuitelor de mare putere.
Schneider Electric PrismaSeT - LVS04493 - conexiune orizontală LGYE NW 1600A 3P date tehnice
Caracteristici principale
Familia de produse: PrismaSeT
Seria de produse: PrismaSeT P
Tipul piesei: Conexiune
Denumirea produsului: PrismaSeT PrismaSeT P dulap Masterpact MasterPact NW
Categorie accesorii: Accesoriu pentru distribuția energiei electrice
Standarde: IEC 61439-2, în interiorul dulapului; IEC 61439-1, în interiorul dulapului
Certificări produs: ASTA
Informații suplimentare
Conexiune dulap-dispozitiv: racord de transfer
Descrierea polului: 3P
Descrierea instalării: Dulap - lățime 650 mm
Adâncimea dulapului: 600 mm: din față; 600 + 400 mm: din spate
Dispozitiv instalabil: Masterpact: retractabil NW08...16 - control: comutator montat vertical; Masterpact: fix NW08...16 - control: comutator montat vertical
Curent nominal de funcționare [Ie]: 1600 A
Lungime: 580 mm
Cantitate per set: 1 buc.16 întrerupătoare retractabile verticale 3P 1 adaptor de conectare panou frontal 36
650 mm 600 mm Dulap PrismaSeT P Masterpact NW08...16 întrerupătoare retractabile verticale 3P 1 conexiune panou frontal pentru Canalis 27
650 mm 1000 mm Dulap PrismaSeT P Masterpact NW08...16 întrerupătoare retractabile verticale 3P 1 adaptor de conectare spate 15
650 mm 600 mm Dulap PrismaSeT P Masterpact NW08...16 întrerupătoare retractabile verticale 3P 1 conexiune panou frontal pentru adaptor 19
650 mm 1000 mm Dulap PrismaSeT P Masterpact NW08...16 întrerupătoare retractabile verticale 3P 1 conexiune posterioară pentru Canalis 17
650 mm 600 mm Dulap PrismaSeT P Masterpact NW08...16 întrerupătoare retractabile verticale 3P 1 conexiune panou frontal pentru montare pe șină 36
650 mm 600 mm Dulap PrismaSeT P Masterpact NW08...16 întrerupătoare fixe verticale 3P 1 conexiune pe panoul frontal pentru adaptor 18
650 mm 1000 mm Dulap PrismaSeT P Masterpact NW08...16 întrerupătoare fixe verticale 3P 1 conexiune spate pentru adaptor 14
650 mm 600 mm Dulap PrismaSeT P Masterpact NW08...16 întrerupătoare fixe verticale 3P 1 conexiune panou frontal pentru Canalis 27
650 mm 1000 mm Dulap PrismaSeT P Masterpact NW08...16 comutatoare fixe verticale 3P 1 conexiune spate pentru Canalis 16
650 mm 600 mm Dulap PrismaSeT P Masterpact NW08...16 comutatoare fixe verticale 3P 1 conexiune panou frontal pentru montare pe șină 36
