Conectorul orizontal LVS04495 din gama PrismaSeT P de la Schneider Electric este o soluție profesională pentru conectarea întrerupătoarelor MTZ2/NW 3P cu un curent nominal de 2500 A la barele colectoare Linergy LGYE. Această componentă specială de conectare permite proiectarea fiabilă și sigură a sistemelor de circuite de înaltă performanță, în special în echipamentele de distribuție electrică din clădirile industriale și comerciale. Conectorul poate fi integrat în carcasele din seria PrismaSeT P și a fost dezvoltat special pentru versiunile cu 3 poli și curent nominal de 2500 A ale întrerupătoarelor Masterpact MTZ2/NW. Poate fi utilizat atât cu întrerupătoare de circuit extragibile, cât și cu întrerupătoare fixe, cu instalare verticală și conexiune inferioară. Se potrivește perfect în dulapuri cu o lățime de 650 mm și o adâncime de 600 mm (față) sau 600+400 mm (spate). Produsul LVS04495 are o lungime de 580 mm și dimensiuni tehnice precise, care pot fi găsite în detaliu în documentația tehnică. Produsul a fost proiectat în conformitate cu standardele IEC 61439-1 și IEC 61439-2 și are certificare ASTA, care garantează o calitate și fiabilitate ridicate. Adaptorul conectorului oferă diverse opțiuni de conectare: poate fi utilizat cu un adaptor, un sistem Canalis sau direct cu o conexiune pe șină. Flexibilitatea instalării este sporită de faptul că poate fi conectat atât în față, cât și în spate, permițând utilizarea sa în diverse configurații în sistemele de distribuție a energiei electrice. Conectorul Schneider Electric LVS04495 este o alegere excelentă pentru instalații industriale, centre de date, clădiri comerciale și infrastructuri critice, unde este esențială conectarea fiabilă a întrerupătoarelor de înaltă performanță. Produsul este disponibil într-un kit care include toate componentele necesare pentru o instalare rapidă și profesională.

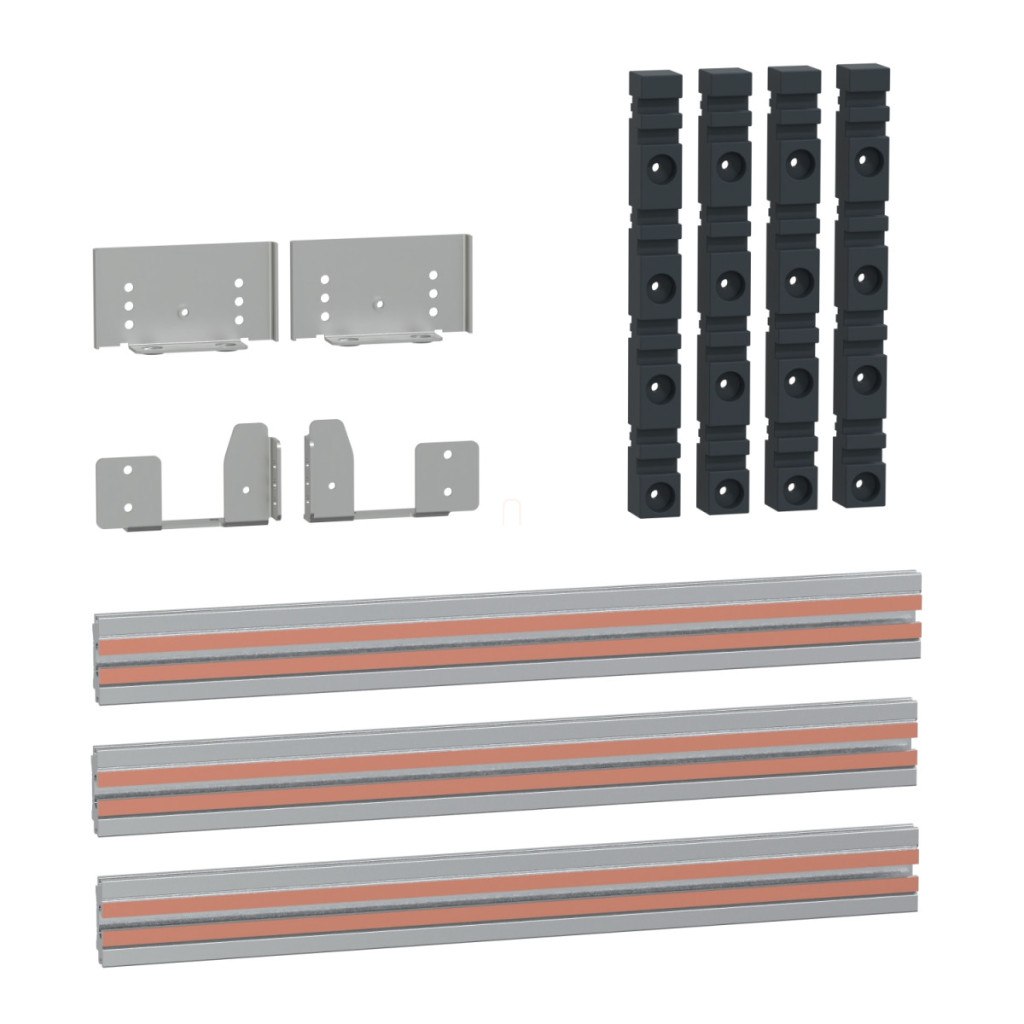

Schneider Electric PrismaSeT - LVS04495 - conexiune orizontală LGYE NW 2500A 3P date tehnice
Caracteristici generale
Denumirea produsului: Conexiune, PrismaSeT P, pentru MTZ2/NW 3P, 2500A, bară colectoare orizontală Linergy LGYE
Număr articol: LVS04495
Familia de produse: PrismaSeT
Seria de produse: PrismaSeT P
Tipul produsului: Conector
Categorie: Accesoriu pentru distribuția energiei electrice
Specificații tehnice
Configurație pol: 3P
Curent nominal de funcționare: 2500 A
Tip conector: Racord de tranziție pentru conector
Lungime: 580 mm
Standarde: IEC 61439-2 (în interiorul dulapului), IEC 61439-1 (în interiorul dulapului)
Certificate: ASTA
Date de instalare
Caracteristici de instalare: Carcasă cu lățimea de 650 mm
Adâncime carcasă: 600 mm (față), 600 + 400 mm (spate)
Dispozitive instalabile: Masterpact retractabil NW20...25 - control: instalare verticală cu pârghie - conexiune inferioară; Masterpact fix NW20...25 - control: instalare verticală cu pârghie - conexiune inferioară
Cantitate per set: 1 buc.
