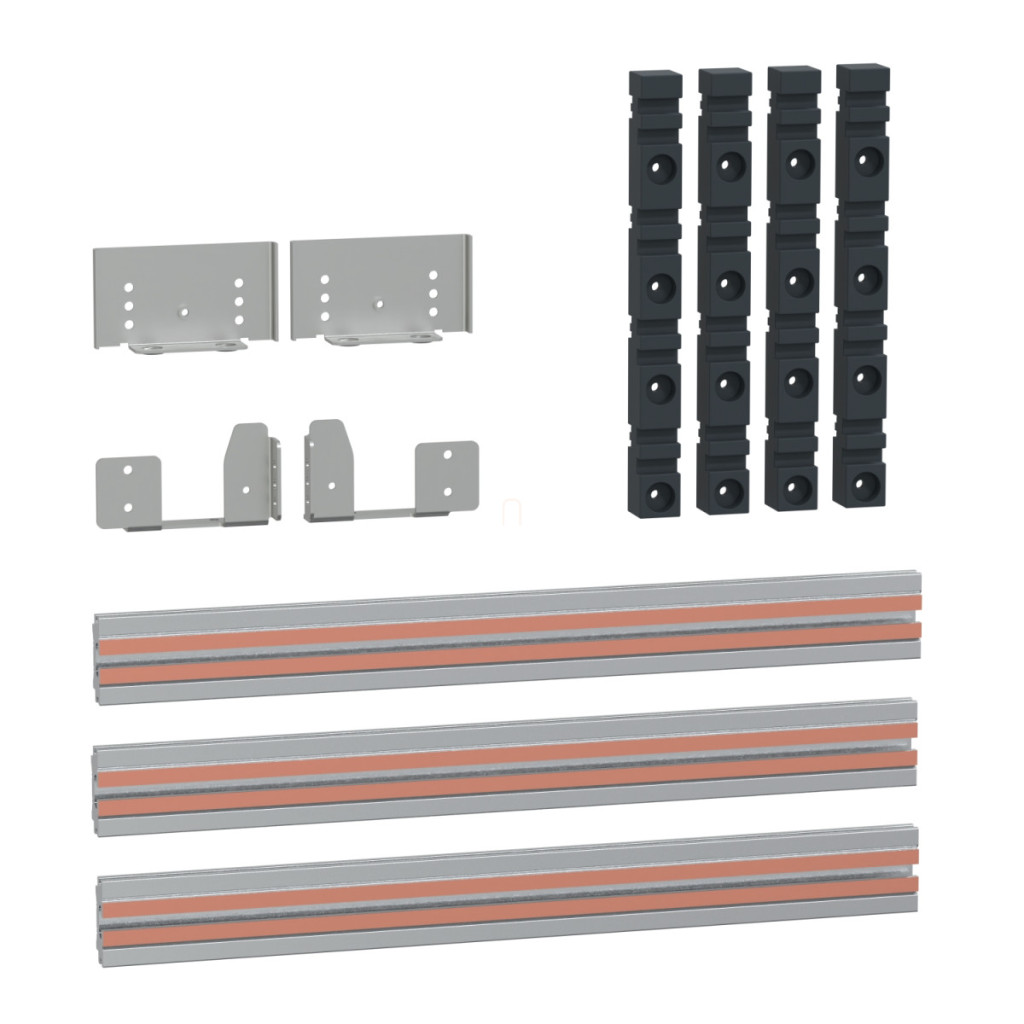

Conexiunea orizontală cu numărul de articol LVS04496 din familia de produse Schneider Electric PrismaSeT P asigură conexiunea între întrerupătoarele MTZ2/NW și barele colectoare Linergy LGYE. Această componentă de transfer de putere, special concepută pentru configurații 4P (4 poli) și nominalizată pentru 2500 A, este alegerea ideală pentru instalații de comutație electrică de mare putere. Unitatea de transfer a conectorului poate fi instalată în dulapurile de distribuție din seria PrismaSeT P și este compatibilă cu întrerupătoarele Masterpact NW20...25, atât în versiunea extragibilă, cât și în cea fixă. Produsul are o lungime de 580 mm și, datorită capacității sale ridicate de curent, este soluția perfectă pentru construirea sistemelor de distribuție a energiei electrice în instalații industriale și comerciale de mari dimensiuni. Conectorul LVS04496 poate fi utilizat în diverse configurații de instalare: poate fi montat în dulapuri cu o lățime de 650 mm și o adâncime de 600 mm sau 600 + 400 mm (față/spate) într-o dispunere verticală cu conexiune inferioară. Produsul este conform cu cerințele standardelor IEC 61439-1 și IEC 61439-2 și are certificare ASTA, care garantează o calitate ridicată și o funcționare sigură. Conectorul LVS04496 oferă opțiuni de instalare flexibile, deoarece poate fi utilizat într-o varietate de configurații: cu adaptoare, sisteme Canalis sau conexiuni directe prin bare colectoare. Conectorul orizontal Schneider Electric PrismaSeT P - LVS04496 este recomandat în special pentru aplicații în care transmisia fiabilă a energiei electrice este esențială, cum ar fi centrele de date, instalațiile industriale sau clădirile comerciale mari. Designul conectorului Schneider Electric PrismaSeT P - LVS04496 permite o instalare rapidă și ușoară. Setul include o unitate de conectare. Produsul are o compatibilitate largă, suportând atât configurații 3P, cât și 4P, atât pentru întrerupătoarele Masterpact NW retractabile, cât și pentru cele fixe. Conectorul LVS04496 reprezintă un standard tehnic ridicat și este fabricat în conformitate cu standardele de înaltă calitate ale Schneider Electric, asigurând o durată lungă de viață și performanțe fiabile în sistemele de distribuție a energiei electrice.
Schneider Electric PrismaSeT - LVS04496 - conexiune orizontală LGYE NW 2500A 4P date tehnice
Caracteristici principale
Familia de produse: PrismaSeT
Seria de produse: PrismaSeT P
Tipul produsului: Conexiune
Denumirea produsului: PrismaSeT PrismaSeT P dulap Masterpact MasterPact NW
Categorie accesorii: Accesorii pentru distribuția energiei electrice
Standarde: IEC 61439-2, în interiorul dulapului; IEC 61439-1, în interiorul dulapului
Certificări produs: ASTA
Informații suplimentare
Conexiune dulap-dispozitiv: ansamblu de transfer al conexiunii
Descrierea polului: 4P
Descrierea instalării: Dulap - lățime 650 mm; Adâncime dulap: 600 mm: față, 600 + 400 mm: spate
Dispozitiv instalabil: Masterpact: retractabil NW20...25 - control: comutator instalare verticală - conexiune inferioară; Masterpact: fix NW20...25 - control: comutator instalare verticală - conexiune inferioară
Curent nominal de funcționare [Ie]: 2500 A
Lungime: 580 mm
Cantitate per set: 1 bucată per set
Unitate funcțională
Fișa tehnică conține o listă detaliată a carcaselor compatibile și a configurațiilor de instalare, inclusiv carcase PrismaSeT P cu lățimea de 650 mm și adâncimea de 600 mm sau 1000 mm, cu diverse soluții de conectare (prin adaptor, sistem Canalis sau bară colectoare), atât în configurații 3P, cât și 4P, pentru întrerupătoare Masterpact NW20...25 fixe și retractabile.
