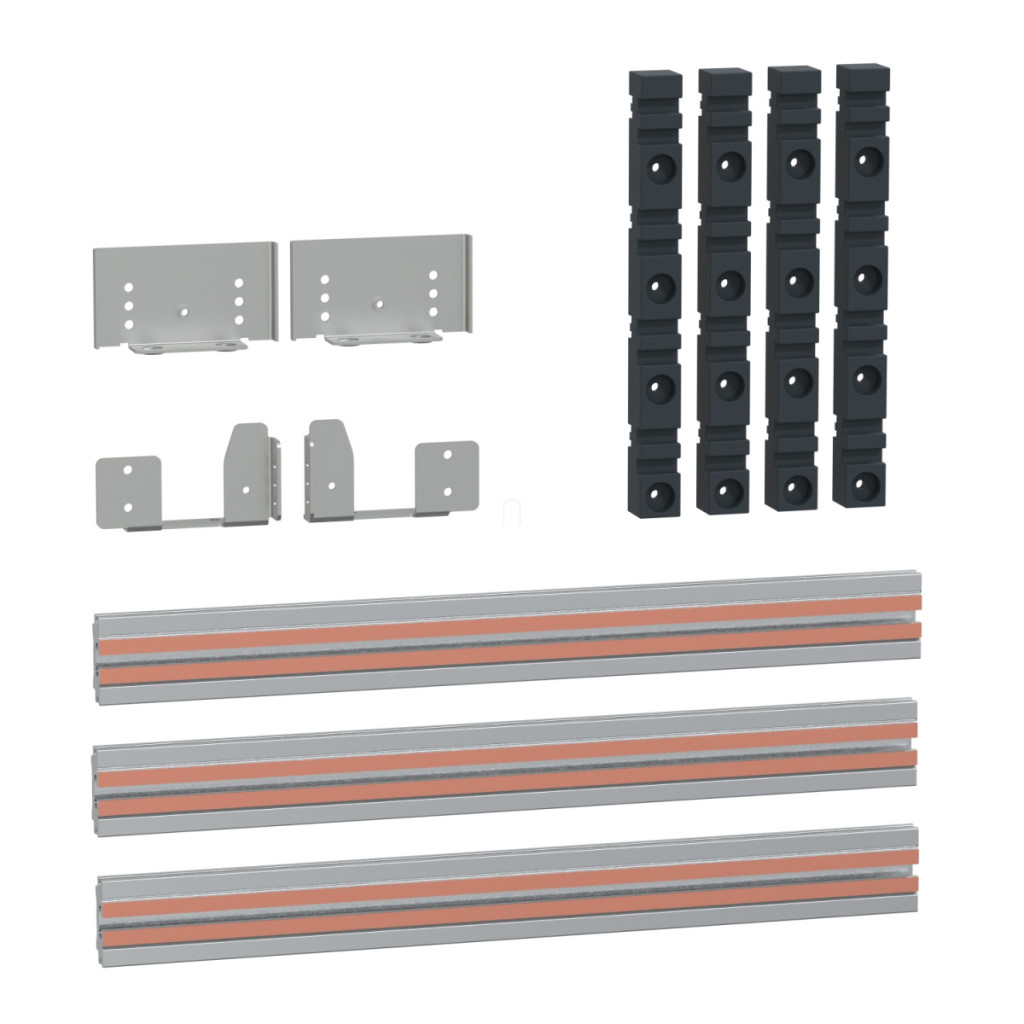

Schneider Electric PrismaSeT - LVS04497 este o conexiune orizontală profesională care se potrivește sistemului de bare colectoare Linergy LGYE și este proiectată pentru întrerupătoare MTZ2/NW cu 3 poli, cu un curent nominal de 3200 A. Această componentă de rețea electrică fabricată cu precizie face parte din familia de produse PrismaSeT P, care a fost dezvoltată special pentru sisteme de distribuție a energiei electrice de înaltă performanță. Conexiunea LVS04497 funcționează ca un ansamblu de transfer care poate fi instalat într-un dulap cu lățimea de 650 mm și adâncimea de 600 mm, în poziție frontală sau posterioară. Este compatibilă cu întrerupătoarele din seria Masterpact NW32 în versiuni cu sertar sau fixe, care sunt proiectate pentru instalare verticală cu conexiune inferioară. Dispozitivul are un curent nominal de funcționare de 3200 A și o lungime de 580 mm, fiind ideal pentru aplicații industriale grele. Produsul este conform cu standardele IEC 61439-1 și IEC 61439-2 și are certificare ASTA, care garantează calitatea și fiabilitatea sa. Conectorul oferă diverse opțiuni de instalare, în funcție de tipul de dulap și de configurația în care urmează să fie instalat. Acesta acceptă soluții de conectare cu adaptor, sistem Canalis sau șină față/spate, oferind flexibilitate maximă proiectanților de instalații electrice. Desenul tehnic al produsului arată clar designul și dimensiunile exacte, ceea ce ajută la planificarea amplasării și conectării corecte. Conexiunea Schneider Electric PrismaSeT LVS04497 este o alegere excelentă pentru proiectele în care performanța ridicată, fiabilitatea și flexibilitatea sunt cerințe esențiale. Dimensiunile sale precise (578 mm × 60 mm, 5,7 mm și 23 mm în diferite părți) permit planificarea și implementarea precisă. Proprietățile produsului fără halogeni, fără PVC și fără silicon îl fac, de asemenea, ecologic, ceea ce este deosebit de avantajos în proiectele moderne, orientate spre durabilitate.
Schneider Electric PrismaSeT - LVS04497 - conexiune orizontală LGYE NW 3200A 3P date tehnice
Caracteristici principale
Familia de produse: PrismaSeT
Seria de produse: PrismaSeT P
Tipul produsului: Conexiune
Denumirea produsului: PrismaSeT PrismaSeT P dulap Masterpact MasterPact NW
Categorie accesorii/piese separate: Accesoriu pentru distribuția energiei electrice
Standarde: IEC 61439-2, în interiorul dulapului; IEC 61439-1, în interiorul dulapului
Certificări produs: ASTA
Informații suplimentare
Conexiune dulap-dispozitiv: racord de transfer conexiune
Descriere pol: 3P
Descrierea instalării: Dulap - lățime 650 mm
Adâncimea dulapului: 600 mm: față; 600 + 400 mm: spate
Dispozitiv instalat: Masterpact: sertar NW32 - control: braț basculant instalare verticală - conexiune inferioară; Masterpact: fix NW32 - control: balansier instalare verticală - conexiune inferioară
Curent nominal de funcționare: 3200 A
Lungime: 580 mm
Cantitate per set: 1 set
Unități funcționale
650 mm 600 mm Dulap PrismaSeT P Sertar Masterpact NW32 comutator basculant vertical 3P 1 conexiune frontală pentru adaptor 36p>
650 mm 1000 mm Dulap PrismaSeT P Comutator basculant vertical Masterpact NW32 3P 1 adaptor de conectare spate 15
650 mm 600 mm Dulap PrismaSeT P Comutator basculant vertical Masterpact NW32 3P 1 adaptor de conectare frontal 20
650 mm 600 mm Dulap PrismaSeT P Comutator basculant vertical Masterpact NW32 pentru sertar 3P 1 conexiune frontală pentru Canalis 28
650 mm 1000 mm Dulap PrismaSeT P Comutator basculant vertical Masterpact NW32 cu sertar 3P 1 conexiune spate pentru Canalis 17
650 mm 600 mm Dulap PrismaSeT P Comutator basculant Masterpact NW32 vertical 3P 1 conexiune frontală pentru șină 36
650 mm 600 mm Dulap PrismaSeT P Comutator basculant fix Masterpact NW32 vertical 3P 1 conexiune frontală pentru adaptor 19
650 mm 1000 mm PrismaSeT P cabinet Masterpact NW32 braț basculant fix vertical 3P 1 conexiune spate pentru adaptor 14
650 mm 600 mm Dulap PrismaSeT P Masterpact NW32 braț basculant fix vertical 3P 1 conexiune frontală pentru Canalis 28
650 mm 1000 mm Dulap PrismaSeT P Masterpact NW32 braț basculant fix vertical 3P 1 conexiune spate pentru Canalis 16
650 mm 600 mm Dulap PrismaSeT P Masterpact NW32 braț basculant fix vertical 3P 1 conexiune frontală pentru șină 36
Dimensiuni
Conform desenului tehnic: lungime 578 mm, lățime 60 mm, înălțime variabilă (5,7 mm, 9 mm, 23 mm)
