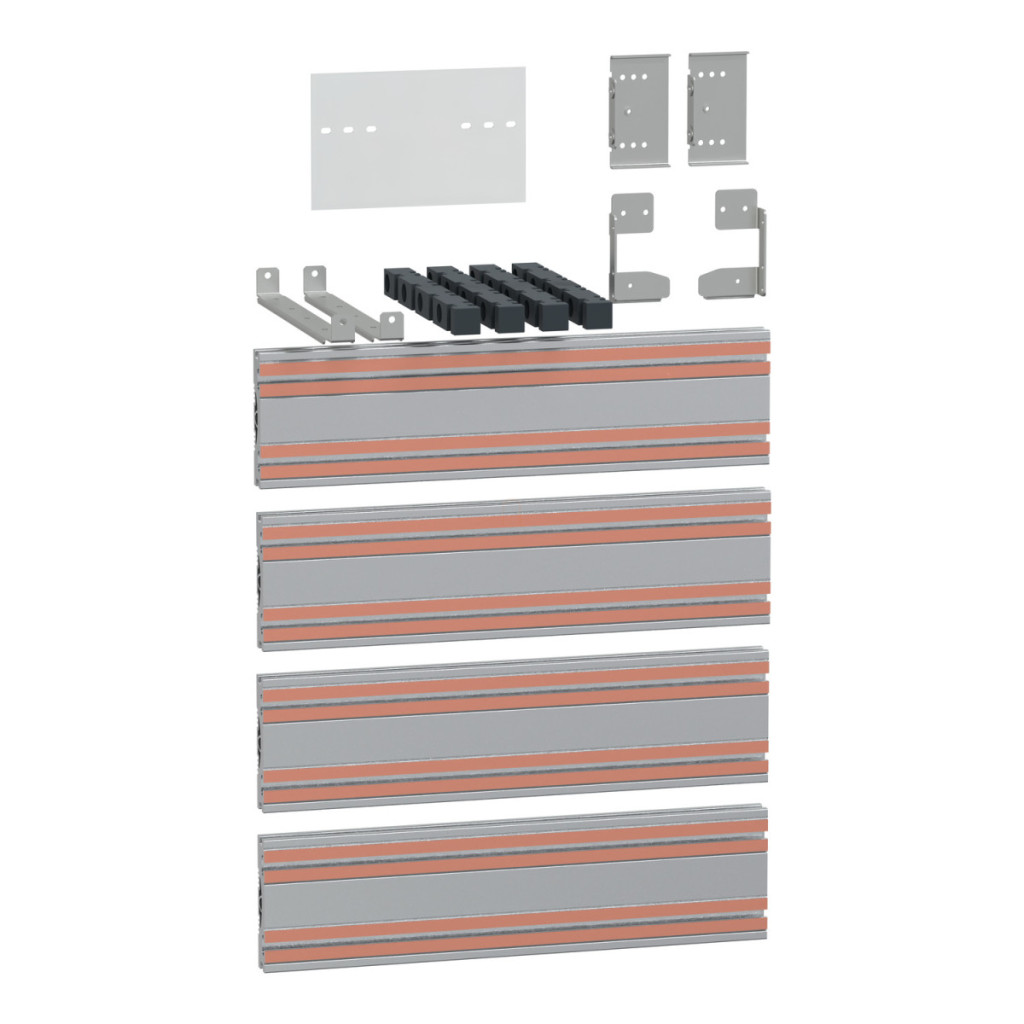

Conexiunea orizontală LVS04498, parte a gamei de produse Schneider Electric PrismaSeT, este o soluție extrem de profesională pentru instalarea sistemelor de distribuție electrică de curent înalt. Această unitate de transfer de conexiune este proiectată special pentru întrerupătoarele LGYE MTZ2/NW 3200A, cu un design cu 4 poli care asigură siguranță operațională maximă și flexibilitate în medii industriale. Componenta de conectare LVS04498 este proiectată pentru sistemul de carcase PrismaSeT P, care este fabricat în conformitate cu standarde internaționale stricte: este conform cu standardele IEC 61439-1 și IEC 61439-2 și este, de asemenea, certificat ASTA. Acest accesoriu pentru bare colectoare este proiectat pentru un curent nominal de funcționare de 3200 A, fiind ideal pentru sisteme de mare putere. Produsul are o lungime de 580 mm și se vinde în seturi de 1 bucată per pachet. Opțiunile de conectare sunt extrem de versatile, iar produsul acceptă diverse configurații de instalare. Poate fi utilizat în dulapuri cu o lățime de 650 mm și o adâncime de 600 mm sau 1000 mm și este compatibil atât cu întrerupătoarele retractabile Masterpact NW32, cât și cu cele fixe, într-o dispunere verticală a manetei de control cu conexiune inferioară. Opțiunile de conectare includ conectarea frontală și posterioară la un adaptor, conectarea frontală și posterioară la un sistem de bare colectoare Canalis și conectarea frontală la un distribuitor de bare colectoare, fiecare cu un număr de referință specific pentru configurația corespunzătoare. Designul produsului permite instalarea în dulapuri PrismaSeT P cu lățimea de 650 mm și adâncimea de 600 mm, unde conexiunea frontală se realizează prin adaptorul cu numărul de referință 36, sau în dulapuri cu lățimea de 650 mm și adâncimea de 1000 mm, unde adaptorul de conectare spate are numărul de referință 15. Este disponibilă și pentru instalarea în dulapuri cu lățimea de 650 mm și adâncimea de 600 mm cu un adaptor pentru panoul frontal 20, precum și pentru conectarea la un sistem de șine Canalis în dulapuri cu aceeași lățime cu numărul de referință 28. Toate aceste versiuni sunt disponibile atât pentru întrerupătoarele Masterpact NW32 retractabile, cât și pentru cele fixe, astfel încât profesioniștii pot găsi soluția potrivită pentru fiecare situație de instalare.
Schneider Electric PrismaSeT - LVS04498 - conexiune orizontală LGYE NW 3200A 4P date tehnice
Caracteristici generale
Tipul produsului: Conexiune orizontală, PrismaSeT P, LGYE MTZ2/NW 3200A 4P
Număr articol: LVS04498
Familia de produse: PrismaSeT
Categorie de produs: PrismaSeT P
Tip componentă: Conexiune
Denumire produs: PrismaSeT PrismaSeT P dulap Masterpact MasterPact NW
Date tehnice
Categorie: Accesoriu pentru distribuția energiei electrice
Standarde: IEC 61439-2, în interiorul dulapului; IEC 61439-1, în interiorul dulapului
Certificate: ASTA
Conexiune dulap-dispozitiv: racord de transfer conexiune
Descriere pol: 4P
Descriere instalare:Dulap - lățime 650 mm Adâncime dulap: 600 mm: față; 600 + 400 mm: spate Dispozitiv instalat: Masterpact: retractabil NW32 - control: comutator vertical - conexiune inferioară; Masterpact: fix NW32 - control: comutator vertical - conexiune inferioară Masterpact: fix NW32 - control: comutator vertical - conexiune inferioară
Curent nominal de funcționare [Ie]: 3200 A
Lungime: 580 mm
Cantitate per set: 1 bucată
Configurație unitate funcțională
650 mm 600 mm Dulap PrismaSeT P Masterpact NW32 retractabil comutator vertical 4P 1 conexiune frontală pe adaptor 36p>
650 mm 1000 mm Dulap PrismaSeT P Comutator vertical retractabil Masterpact NW32 4P 1 conexiune spate pe adaptor 15
650 mm 600 mm Dulap PrismaSeT P Comutator vertical retractabil Masterpact NW32 4P 1 conexiune frontală pe adaptor 20
650 mm 600 mm Dulap PrismaSeT P Comutator vertical retractabil Masterpact NW32 4P 1 conexiune frontală pe sistem Canalis 28
650 mm 1000 mm Dulap PrismaSeT P Comutator vertical retractabil Masterpact NW32 4P 1 conexiune spate pe sistem Canalis 17
650 mm 600 mm Dulap PrismaSeT P Comutator vertical retractabil Masterpact NW32 4P 1 conexiune frontală pe șină 36
650 mm 600 mm Dulap PrismaSeT P Comutator vertical fix Masterpact NW32 4P 1 conexiune frontală pe adaptor 19
650 mm 1000 mm Dulap PrismaSeT P Comutator vertical fix Masterpact NW32 4P 1 conexiune spate pe adaptor 14
650 mm 600 mm Dulap PrismaSeT P Comutator vertical fix Masterpact NW32 4P 1 conexiune frontală pe sistem Canalis 28
650 mm 1000 mm Dulap PrismaSeT P Comutator vertical fix Masterpact NW32 4P 1 conexiune spate pe sistem Canalis 16
650 mm 600 mm Dulap PrismaSeT P Comutator vertical fix Masterpact NW32 4P 1 conexiune frontală pe șină 36
