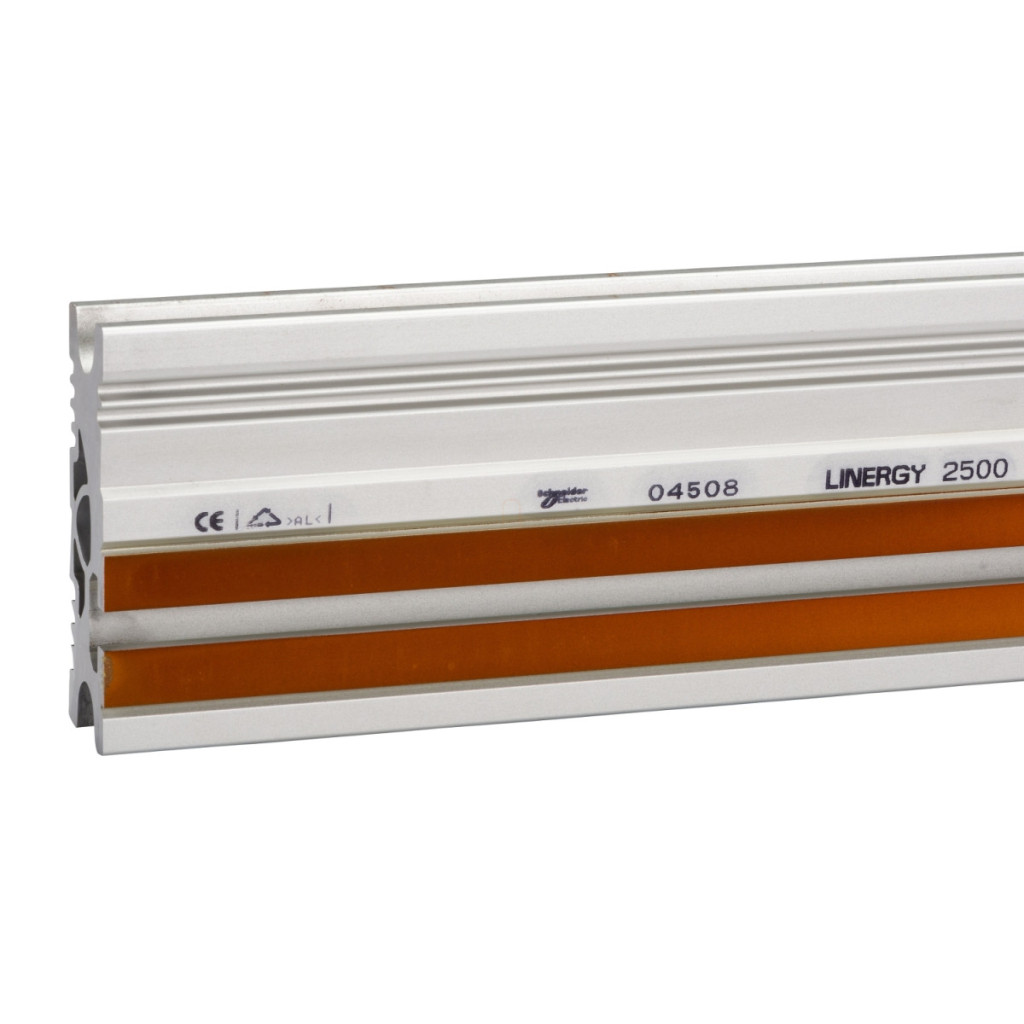

Șina profilată Schneider Electric Linergy LGYE, cu numărul de articol LVS04508, este o soluție extrem de fiabilă și performantă pentru sistemele industriale de distribuție electrică. Această șină profilată cu curent nominal de 2500 A și lungime de 1625 mm a fost dezvoltată în principal pentru dulapurile de distribuție PrismaSeT P, asigurând compatibilitatea sistemului și integrarea fără probleme. Șina profilată Linergy LGYE se remarcă prin opțiunile sale versatile de instalare, deoarece poate fi utilizată atât în poziție verticală laterală, cât și în poziție orizontală în partea superioară sau inferioară. Această flexibilitate permite adaptarea precisă la diferite cerințe de instalare. Produsul este deosebit de potrivit pentru dulapuri cu lățimea de 650 mm, dulapuri cu lățimea de 650+150 mm și unități de canalizare cu lățimea de 300 mm, ceea ce îl face aplicabil pe scară largă în dulapuri de distribuție de diferite dimensiuni. Linergy LGYE are caracteristici electrice remarcabile. Are o tensiune nominală de izolare (Ui) de 1000 V și o tensiune nominală de impuls (Uimp) de 12 kV, ceea ce corespunde gradului de poluare 3. Produsul are un curent nominal de funcționare (Ie) de 2500 A, în timp ce sarcina de curent admisibilă este de 2440 A la 35 °C cu protecție IP31 sau mai mică și de 2100 A la 35 °C cu protecție IP31 sau mai mare. Linergy LGYE are valori diferite ale curentului de scurtcircuit pentru diferite configurații de suport: de exemplu, 65 kA (1 secundă) cu 5 suporturi în poziție laterală și până la 100 kA (1 secundă) cu 9 suporturi în poziție laterală sau 4 suporturi în poziție orizontală. Acest produs are o rezistență excelentă la scurtcircuit, oferind o siguranță sporită în aplicații critice. Caracteristicile suplimentare ale șinei profilate Linergy LGYE includ un finisaj de culoare naturală și un tip de conexiune cu o singură punct de conectare cu fantă în T, care permite poziționarea liberă a conexiunii. Produsul este conform cu standardele IEC 61439-1 și IEC 61439-2 și are certificare ASTA, care garantează calitatea și fiabilitatea. Șina profilată Linergy LGYE cu numărul de articol LVS04508 este alegerea perfectă pentru aplicații industriale cu sarcini de curent ridicate, unde distribuția sigură și fiabilă a energiei electrice este esențială.
Schneider Electric PrismaSeT - LVS04508 - Linergy LGYE profil lateral 2500A L1625 date tehnice
Date generale
Producător: Schneider Electric
Familia de produse: Linergy
Tipul produsului: Șină profilată
Denumirea produsului: Linergy LGYE
Compatibilitate: Dulap de distribuție PrismaSeT PrismaSeT P
Caracteristici bare colectoare: Linergy
Cantitate per set: 1 bucată
Informații privind instalarea
Direcție de instalare: Verticală, poziție de funcționare: laterală
Orizontală, poziție de funcționare: superioară
Orizontală, poziție de funcționare: inferioară
Descrierea instalării: Dulap - lățime 650 mm
Dulap - lățime 650 + 150 mm
Unitate canal - lățime 300 mm
Caracteristici electrice
Tensiune nominală de izolare [Ui]: 1000 V
Tensiune nominală de impuls [Uimp]: 12 kV (grad de poluare: 3)
Curent nominal de funcționare [Ie]: 2500 A
Curent nominal de rezistență pe termen scurt [Icw]:
65 kA (1 s) cu 5 suporturi (poziție laterală)
60 kA (1 s) cu 2 suporturi (poziție orizontală)
85 kA (1 s) cu 3 suporturi (poziție orizontală)
85 kA (1 s) cu 7 suporturi (poziție laterală)
50 kA (1 s) cu 3 suporturi (poziție laterală)
100 kA (1 s) cu 4 suporturi (poziție orizontală)
100 kA (1 s) cu 9 suporturi (poziție laterală)
Curent admisibil:
2440 A la 35 °C: <= IP31
2100 A la 35 °C: > IP31
Caracteristici fizice
Lungime: 1625 mm
Culoare: Naturală
Tip conexiune bară colectoare: Slot T simplu
Distanță conexiune: Poziție de conectare liberă
Conformități și certificări
Standarde: IEC 61439-2, IEC 61439-1
Certificări de produs: ASTA
