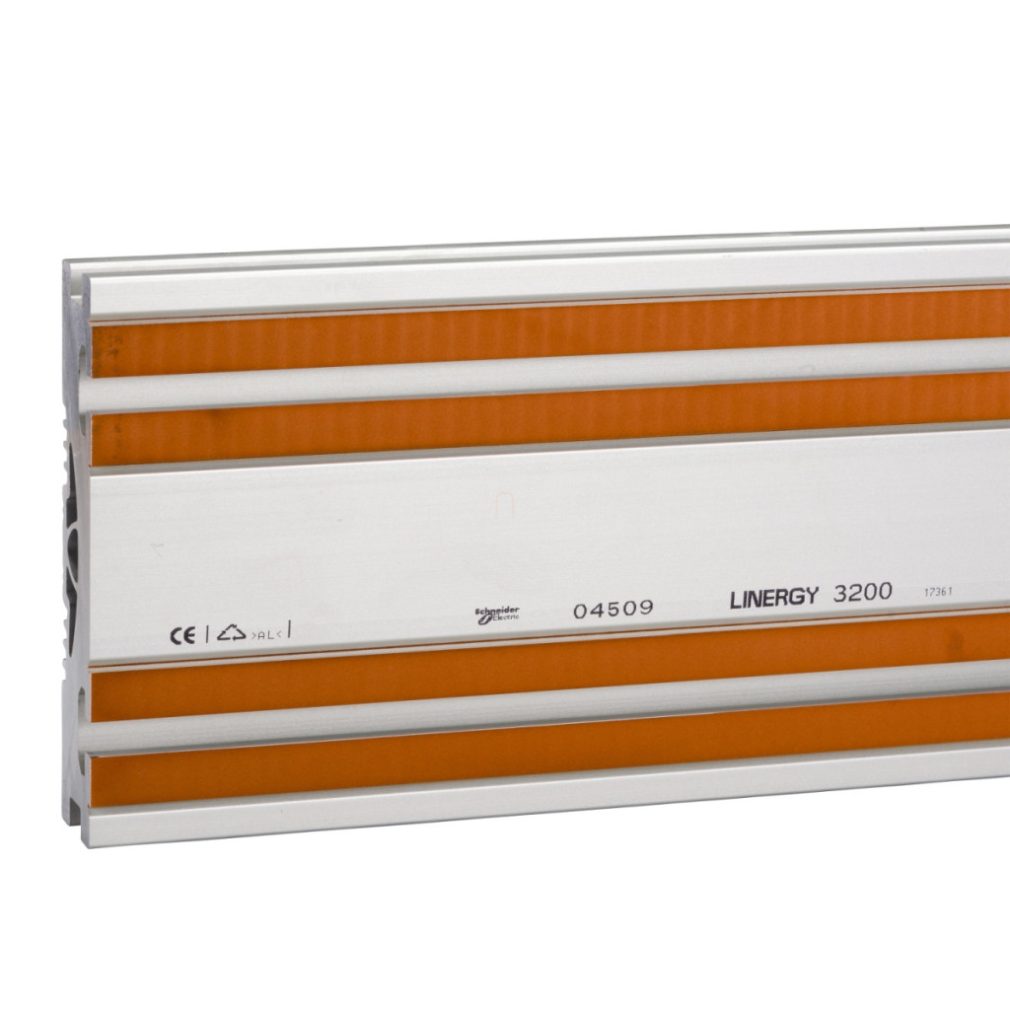

Schneider Electric PrismaSeT - LVS04509 -Linergy LGYE profil lateral 3200A L1625 este o componentă electrică profesională, de înaltă performanță, utilizată în principal în dulapuri de distribuție și aparate de comutație în medii industriale și întreprinderi mari. Ca parte a gamei de produse Linergy, această bară colectoare profilată oferă o soluție excelentă pentru proiectarea sigură și eficientă a sistemelor de curent înalt. Bara colectoare profilată Linergy LGYE este proiectată pentru un curent nominal de funcționare de 3200 A, ceea ce permite distribuirea unor sarcini electrice semnificative. Bară colectoare cu lungimea de 1625 mm poate fi utilizată în mai multe poziții de instalare - vertical (lateral) sau orizontal (sus sau jos). Compatibilitatea cu carcasele PrismaSeT P asigură o potrivire perfectă cu sistemele de comutație Schneider Electric, în special cu carcasele cu lățimea de 650 mm, 650+150 mm și canalele de cabluri cu lățimea de 300 mm. Parametrii tehnici remarcabili ai produsului includ o tensiune nominală de izolare de 1000 V și o tensiune nominală de rezistență la impulsuri de 12 kV (la gradul de poluare 3). Curentul de rezistență pe termen scurt este de 60-100 kA (timp de 1 secundă), în funcție de numărul de suporturi și de poziția de instalare. Mai precis, în cazul instalării orizontale, poate rezista la un curent de scurtcircuit de 60 kA cu 2 suporturi, 85 kA cu 3 suporturi și 100 kA cu 4 suporturi timp de 1 secundă. În poziție laterală (în lateral), are curenți de scurtcircuit de 60 kA cu 3 suporturi, 75 kA cu 5 suporturi, 85 kA cu 7 suporturi și 100 kA cu 9 suporturi, tot pentru 1 secundă. Această rezistență ridicată la scurtcircuit oferă o protecție remarcabilă chiar și în cazul unor sarcini electrice extreme. Valoarea curentului admisibil variază în funcție de temperatura ambiantă și de gradul de protecție. La o temperatură ambiantă de 35 °C, cu protecție IP31 sau inferioară, curentul admisibil este de 3200 A, în timp ce cu un grad de protecție mai mare de IP31, acesta este redus la 2800 A. Produsul are o conexiune dublă cu bară colectoare cu slot în T și oferă o poziție de conectare liberă. Este disponibil într-o finisare de culoare naturală, care se potrivește bine în mediile industriale. Linergy LGYE este conform cu standardele IEC 61439-1 și IEC 61439-2 și are certificare ASTA, care garantează o funcționare fiabilă și sigură chiar și în cele mai exigente aplicații industriale.
Schneider Electric PrismaSeT - LVS04509 -Linergy LGYE profil lateral 3200A L1625 date tehnice
Caracteristici principale
Familia de produse: Linergy
Tipul produsului: Bară colectoare profilată
Denumirea produsului: Linergy LGYE
Compatibilitate: PrismaSeT PrismaSeT P carcasă
Descriere bară colectoare: Linergy
Cantitate per set: 1 bucată
Informații privind instalarea
Direcție de instalare: Verticală, poziție de funcționare: laterală
Orizontală, poziție de funcționare: sus
Orizontală, poziție de funcționare: jos
Descrierea instalării: Dulap - lățime 650 mm
Dulap - lățime 650 + 150 mm
Canal pentru cabluri dulap - lățime 300 mm
Caracteristici electrice
Tensiune nominală de izolare [Ui]: 1000 V
Tensiune nominală de rezistență la impulsuri [Uimp]: 12 kV (grad de poluare: 3)
Curent nominal de funcționare [Ie]: 3200 A
Curent nominal de rezistență pe termen scurt [Icw]: 60 kA (1 s) cu 2 suporturi (în poziție orizontală)
85 kA (1 s) cu 3 suporturi (în poziție orizontală)
85 kA (1 s) cu 7 suporturi (poziție laterală)
100 kA (1 s) cu 4 suporturi (poziție orizontală)
100 kA (1 s) cu 9 suporturi (poziție laterală)
60 kA (1 s) 3 suporturi (poziție laterală)
75 kA (1 s) 5 suporturi (poziție laterală)
Curent admisibil: 3200 A la 35 °C: <= IP31
2800 A la 35 °C: > IP31
Caracteristici fizice
Lungime: 1625 mm
Culoare: Naturală
Tip conexiune bară colectoare: Dublă fantă în T
Distanță conexiune: Poziție de conectare liberă
Standarde și certificări
Standarde: IEC 61439-2
IEC 61439-1
Certificări de produs: ASTA
