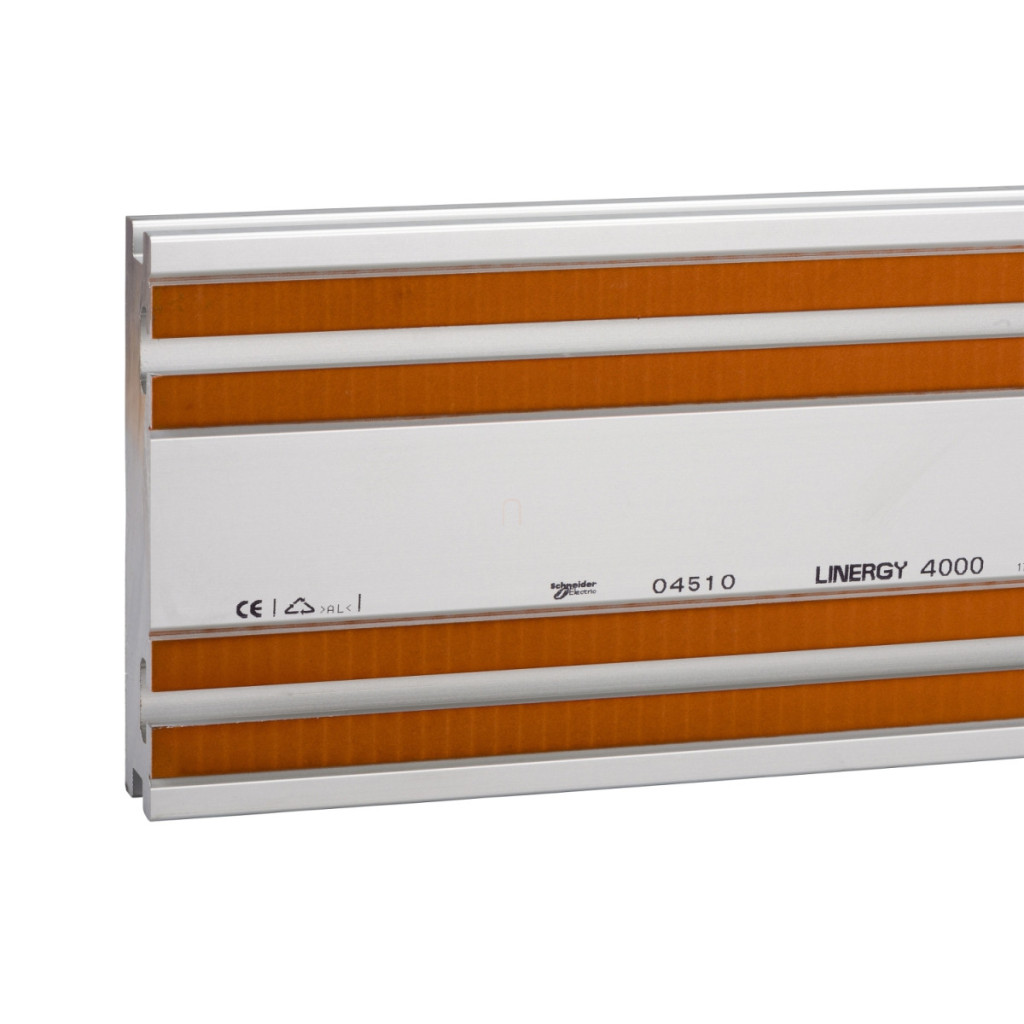

Șina profilată Schneider Electric Linergy seria LGYE este o soluție profesională pentru sistemele industriale de distribuție electrică, concepută special pentru instalarea în dulapurile de distribuție PrismaSeT P. Șina profilată LVS04510, cu un curent nominal de 4000 A și o lungime de 1625 mm, este destinată în principal instalării verticale, dar poate fi utilizată și în diverse poziții pentru o flexibilitate maximă. Această șină profilată de înaltă performanță este o alegere excelentă pentru aplicații industriale în care sunt necesare sarcini de curent ridicate și o transmisie fiabilă a energiei. Linergy LGYE are o culoare naturală și un design cu conexiune dublă cu fantă în T, care permite poziții de conectare libere, facilitând conectarea flexibilă la alte elemente ale sistemului. Produsul este compatibil cu dulapurile de distribuție PrismaSeT P și poate fi instalat în dulapuri de diferite lățimi (sloturi pentru dulapuri de distribuție cu lățimea de 650 mm, 650+150 mm sau 300 mm). Șina colectoare Linergy LGYE are parametri electrici remarcabili. Tensiunea nominală de izolare de 1000 V și rezistența la tensiune de impuls de 12 kV (în gradul de poluare 3) garantează o funcționare fiabilă chiar și în condiții extreme. Curentul nominal de funcționare al barei colectoare este de 4000 A, care poate varia în funcție de mediul real de instalare: ≤ 3620 A la 35 °C cu protecție IP31, în timp ce > 3350 A la 35 °C cu protecție > IP31. Bara colectoare are o capacitate remarcabilă de rezistență la curent de scurtă durată – în funcție de numărul de suporturi și de poziția de instalare, aceasta poate varia între 60 kA și 100 kA pentru o durată de 1 secundă. De exemplu, într-o poziție orizontală cu 2 suporturi, poate rezista la un curent de scurtcircuit de 60 kA (1 s), cu 3 suporturi 85 kA (1 s) și cu 4 suporturi 100 kA (1 s). În poziție laterală, capacitatea de rezistență la curent de scurtcircuit este de 60 kA (1 s) cu 3 suporturi, 75 kA (1 s) cu 5 suporturi, 85 kA (1 s) cu 7 suporturi și 100 kA (1 s) cu 9 suporturi. Sistemul de bare colectoare Schneider Electric Linergy LGYE este conform cu cele mai importante standarde internaționale, precum IEC 61439-1 și IEC 61439-2, și este, de asemenea, certificat ASTA, ceea ce confirmă și mai mult calitatea și fiabilitatea produsului. Barele colectoare LVS04510 sunt alegerea ideală pentru contractorii profesioniști și proiectanții de sisteme de distribuție a energiei electrice pentru instalații industriale de mari dimensiuni, atunci când este necesară o soluție fiabilă, cu capacitate mare de încărcare și adaptată cerințelor viitoare.
Schneider Electric PrismaSeT - LVS04510 - Linergy LGYE profil lateral 4000A L1625 date tehnice
Caracteristici principale
Linie de produse: Linergy
Tipul produsului sau componentului: Șină profilată
Denumirea produsului: Linergy LGYE
Compatibilitate: Dulap de distribuție PrismaSeT P
Tip bară colectoare: Linergy
Cantitate per set: 1 bucată
Caracteristici de instalare
Direcție de instalare: Verticală, poziție de funcționare: laterală
Orizontală, poziție de funcționare: sus
Orizontală, poziție de funcționare: jos
Descrierea instalării: Dulap de distribuție - lățime 650 mm
Dulap de distribuție - lățime 650 + 150 mm
Pasaj dulap de distribuție - lățime 300 mm
Caracteristici electrice
Tensiune nominală de izolare [Ui]: 1000 V
Tensiune nominală de impuls [Uimp]: 12 kV (grad de poluare: 3)
Curent nominal de funcționare [Ie]: 4000 A
Curent nominal de rezistență pe termen scurt [Icw]:
60 kA (1 s) cu 2 suporturi (poziție orizontală)
85 kA (1 s) cu 3 suporturi (poziție orizontală)
85 kA (1 s) cu 7 suporturi (poziție laterală)
100 kA (1 s) cu 4 suporturi (poziție orizontală)
100 kA (1 s) cu 9 suporturi (poziție laterală)
60 kA (1 s) cu 3 suporturi (poziție laterală)
75 kA (1 s) cu 5 suporturi (poziție laterală)
Curent admisibil:
3620 A la 35 °C: <= IP31
3350 A la 35 °C: > IP31
Caracteristici fizice
Lungime: 1625 mm
Culoare: Naturală
Tip conexiune bară colectoare: Dublă fantă în T
Distanță conexiune: Poziție de conectare liberă
Standarde și certificări
Standarde: IEC 61439-1
IEC 61439-2
Certificări de produs: ASTA
