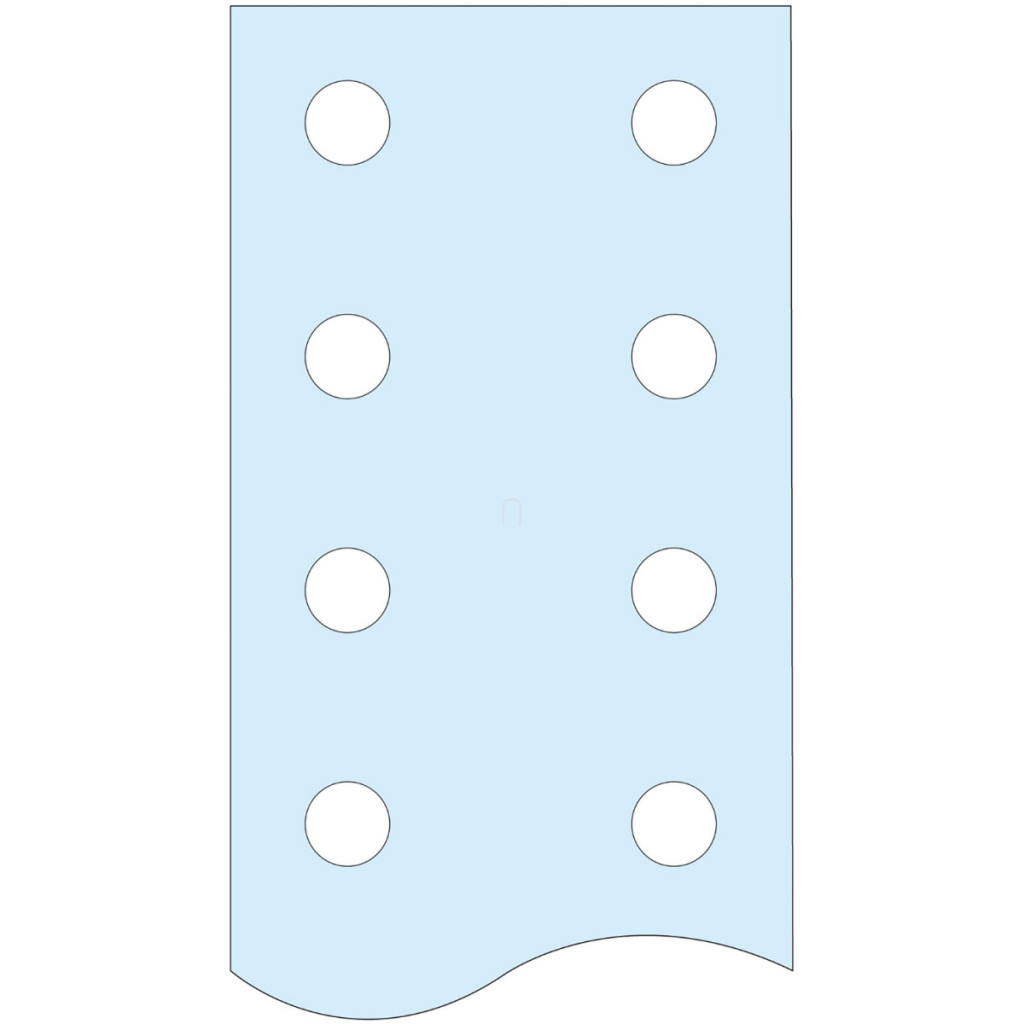

Modelul Linergy BS LVS04516 este o bară colectoare profesională, cu curent nominal de 800 A, verticală, perforată, ideală pentru utilizarea în aparate de comutație electrice industriale și comerciale. Această componentă de înaltă performanță face parte din gama de produse premium Schneider Electric, special concepută pentru dulapurile de distribuție PrismaSeT și PrismaSeT P. Bara colectoare Linergy BS are un design plat, cu o secțiune transversală de 60x5 mm și o lungime totală de 1675 mm. Șina are o culoare naturală, asigurând un aspect profesional în mediile industriale. Avantajul acestui produs este că are găuri cu diametrul de 10 mm perforate la fiecare 25 mm, oferind opțiuni de conectare extrem de flexibile. Bara colectoare LVS04516 poate fi utilizată atât în poziție posterioară, cât și laterală pentru instalarea verticală, oferind flexibilitate maximă instalatorilor. În ceea ce privește parametrii tehnici, bara colectoare Linergy BS oferă un curent nominal de funcționare de 800 A la o temperatură ambiantă de 35 °C, cu protecție IP31 sau inferioară. La niveluri de protecție mai ridicate (>IP31), curentul admisibil este redus la 750 A. Capacitatea de transport a curentului de scurtcircuit de scurtă durată este extrem de robustă: 15 kA (1 s) cu 3 suporturi în poziție laterală, 30 kA (1 s) cu 5 suporturi și 40 kA (1 s) cu 7 suporturi. Aceleași valori se aplică pentru montarea în spate. Barele colectoare pot fi utilizate în carcase de diferite dimensiuni, cu lățimi de 650 mm sau 650+150 mm. Barele colectoare PrismaSeT LVS04516 sunt conforme cu standardele IEC 61439-1 și IEC 61439-2 și sunt certificate ASTA. Bara colectoare Schneider Electric Linergy BS LVS04516 este recomandată în special pentru medii industriale în care sunt necesare o transmisie fiabilă a energiei, o rezistență ridicată la scurtcircuit și o durată lungă de viață. Este alegerea perfectă pentru contractorii de sisteme de transmisie și distribuție a energiei electrice care lucrează cu sistemul PrismaSeT și caută o soluție pentru aplicații cu o cerere de curent de până la 800 A. Produsul are o greutate netă de 4,54 kg, ceea ce asigură o manipulare ușoară în timpul instalării, fiind în același timp suficient de robust pentru o funcționare fiabilă în medii industriale.
Schneider Electric PrismaSeT - LVS04516 - Șină verticală perforată, 60x5mm date tehnice
Informații de bază
Tipul produsului: Bară colectoare
Denumirea produsului: Linergy BS
Familia de produse: Linergy
Compatibilitate: Dulap de distribuție PrismaSeT PrismaSeT P
Descrierea barei colectoare: Șină plată
Cantitate per set: 1 buc.
Date de instalare
Direcție de instalare: Verticală, poziție de funcționare: spate
Verticală, poziție de funcționare: laterală
Descrierea instalării: Dulap - lățime 650 mm
Dulap - lățime 650 + 150 mm
Caracteristici electrice
Curent nominal de funcționare [Ie]: 800 A la 35 °C
Curent admisibil: 800 A la 35 °C: <= IP31
750 A la 35 °C: > IP31
Curent nominal de rezistență pe termen scurt [Icw]: 15 kA (1 s) cu 3 suporturi (poziție laterală)
30 kA (1 s) cu 5 suporturi (poziție laterală)
40 kA (1 s) cu 7 suporturi (poziție laterală)
15 kA (1 s) cu 3 suporturi (poziție posterioară)
30 kA (1 s) cu 5 suporturi (poziție posterioară)
40 kA (1 s) cu 7 suporturi (poziție posterioară)
Caracteristici fizice
Secțiune transversală a barei colectoare: 60 x 5 mm
Lungime: 1675 mm
Lățime: 60 mm
Grosime: 5 mm
Greutate netă: 4,54 kg
Culoare: Natural
Tip conexiune bară colectoare: Gaură Ø 10 mm
Distanță conexiune: La fiecare 25 mm
Standarde și certificări
Standarde: IEC 61439-1
IEC 61439-2
Certificări de produs: ASTA
