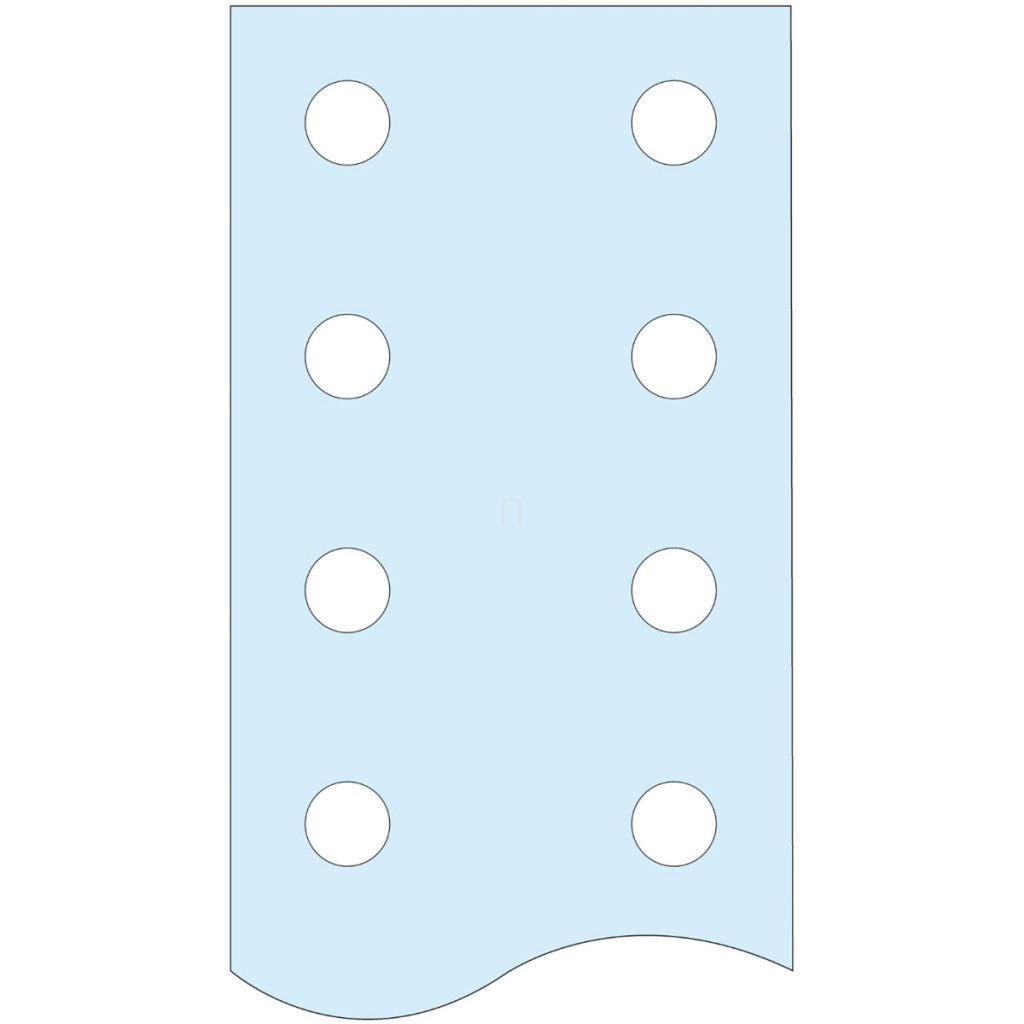

Bara colectoare verticală perforată Schneider Electric Linergy seria BS LVS04518 este o soluție concepută pentru distribuția eficientă a energiei electrice în sistemele profesionale de comutație. Această bară colectoare plată, cu un curent nominal de funcționare de 1000 A și o secțiune transversală de 80 x 5 mm, este destinată în principal utilizării cu familia de dulapuri de distribuție PrismaSeT P, asigurând compatibilitate maximă cu alte elemente ale sistemului. Produsul are o lungime de 1675 mm, o lățime de 80 mm și o grosime de 5 mm și poate fi montat vertical în poziție posterioară sau laterală. Datorită proprietăților sale excelente de transport al curentului, poate transporta în siguranță un curent de 1000 A la o temperatură ambiantă de 35 °C cu protecție IP31 și 900 A cu protecție mai mare de IP31. Bara colectoare are găuri cu diametrul de 10 mm la fiecare 25 mm pe toată lungimea sa, permițând o conectare flexibilă în orice punct al sistemului. O caracteristică specială a barei colectoare Linergy BS este rezistența sa remarcabilă la scurtcircuit. În funcție de poziționarea produsului și de numărul de elemente de susținere, aceasta poate rezista la curenți de scurtcircuit de până la 50 kA (timp de 1 secundă): în poziția din spate cu 7 elemente de susținere sau în poziția laterală cu 7 elemente de susținere. Chiar și cu un număr mai mic de suporturi (3 sau 5), este garantată o rezistență ridicată la scurtcircuit de 15-30 kA. Suprafața naturală, netratată a barei colectoare este conformă cu standardele IEC 61439-1 și IEC 61439-2 și are certificarea de produs ASTA, care garantează conformitatea cu cerințele de siguranță și calitate. Bara colectoare Schneider Electric LVS04518 este alegerea perfectă pentru sistemele de distribuție electrică din instalații industriale, clădiri comerciale, centre de date și alte locații cu putere mare. Produsul poate fi instalat în dulapuri cu o lățime de 650 mm sau 650+150 mm, ceea ce îl face flexibil pentru utilizarea în instalații de diferite dimensiuni. Dimensiunile sale țin cont de cerințele de fiabilitate pe termen lung ale sistemelor electrice profesionale, făcând din bara colectoare LVS04518 o componentă fiabilă și durabilă a sistemului PrismaSeT, care contribuie la buna funcționare a întregului sistem de distribuție electrică.
Schneider Electric PrismaSeT - LVS04518 -Șină verticală perforată, 80x5mm date tehnice
Caracteristici principale
Seria: Linergy
Familia de produse: Linergy
Tipul produsului: Bară colectoare
Denumirea produsului: Linergy BS
Compatibilitate: Dulap de distribuție PrismaSeT P
Descriere bară colectoare: Șină plată
Cantitate per pachet: 1 buc. Dulap - lățime 650 mm / Dulap - lățime 650 + 150 mm
Curent nominal de funcționare [Ie]: 1000 A la 35 °C
Curent nominal de rezistență pe termen scurt [Icw]:
50 kA (1 s) cu 7 suporturi (poziție spate)
15 kA (1 s) cu 3 suporturi (poziție laterală)
30 kA (1 s) cu 5 suporturi (poziție laterală)
15 kA (1 s) cu 3 suporturi (poziție posterioară)
30 kA (1 s) cu 5 suporturi (poziție posterioară)
50 kA (1 s) cu 7 suporturi (poziție laterală)
Curent admisibil: 1000 A la 35 °C: <= IP31 / 900 A la 35 °C: > IP31
Secțiune transversală a barei colectoare: 80 x 5 mm
Lungime: 1675 mm
Lățime: 80 mm
Grosime: 5 mm
Culoare: Natural
Tip conexiune bară colectoare: Gaură Ø 10 mm
Distanță conexiune: Conexiune la fiecare 25 mm
Mediu
Standarde: IEC 61439-1, IEC 61439-2
Certificări produs: ASTA
