Barele colectoare verticale plate din seria LVS04526 Linergy BS de la Schneider Electric oferă o soluție ideală pentru proiectarea sistemelor de distribuție electrică fiabile și performante. Acest sistem de bare colectoare perforate de calitate profesională este proiectat special pentru dulapurile de distribuție PrismaSeT și PrismaSeT P, asigurând compatibilitate perfectă cu sistemele complete Schneider Electric. Modelul LVS04526 este o bară colectoare cu un curent nominal de funcționare de 1400 A (la o temperatură ambiantă de 35 °C, cu protecție IP31 sau inferioară) care oferă o rezistență remarcabilă la scurtcircuit. Bara colectoare plată, montată vertical, are o secțiune transversală de 60x10 mm și o lungime de 1675 mm, fiind ideală pentru utilizarea în carcase cu lățimea de 650 mm sau 650+150 mm. Bara colectoare poate fi montată în poziție posterioară sau laterală, permițând o utilizare flexibilă în diferite situații de instalare. Modelul LVS04526 are orificii cu diametrul de 10 mm, distanțate la 25 mm, permițând montarea ușoară și fiabilă a diverselor dispozitive și conexiuni. Rezistența barei colectoare la scurtcircuite depinde de numărul de suporturi utilizate: 25 kA (timp de 1 secundă) cu 3 suporturi, 50 kA (timp de 1 secundă) cu 5 suporturi, 65 kA (timp de 1 secundă) cu 7 suporturi și până la 75 kA (timp de 1 secundă) cu 9 suporturi. Această scalabilitate permite dimensionarea precisă a sistemului pentru a satisface cerințele aplicației specifice. Dacă este necesar un grad de protecție mai ridicat decât IP31, curentul admisibil este redus la 1250 A la o temperatură ambiantă de 35 °C. Bară colectoare de culoare naturală, cu o greutate netă de 8,24 kg, este conformă cu standardele IEC 61439-1 și IEC 61439-2 și este certificată ASTA, garantând calitatea și fiabilitatea ridicată a produsului. Modelul LVS04526 este alegerea ideală pentru proiectarea sistemelor de distribuție a energiei electrice în instalații industriale, clădiri comerciale și alte aplicații de înaltă performanță, unde siguranța, fiabilitatea și durata lungă de viață sunt esențiale. Sistemul de bare colectoare din seria Linergy BS de la Schneider Electric oferă inginerilor electricieni profesioniști o soluție de ultimă generație și bine documentată pentru crearea de sisteme moderne de distribuție care respectă cele mai stricte standarde și reglementări internaționale.
Schneider Electric PrismaSeT - LVS04526 - Șină verticală perforată, 60x10mm date tehnice
Caracteristici produs
Marcă: Schneider Electric
Linie de produse: Linergy
Familie de produse: Linergy BS
Număr articol: LVS04526
Tip produs: Bară colectoare
Compatibilitate: Tablouri de distribuție PrismaSeT și PrismaSeT P
Specificații tehnice
Descriere: Bară colectoare plană
Curent nominal de funcționare: 1400 A la 35 °C
Curent admisibil:
- 1400 A la 35 °C: <= IP31
- 1250 A la 35 °C: > IP31
Rezistență la scurtcircuit:
- 25 kA (1 s) cu 3 suporturi
- 50 kA (1 s) cu 5 suporturi
- 65 kA (1 s) cu 7 suporturi
- 75 kA (1 s) cu 9 suporturi
Caracteristici de instalare
Direcție de instalare: Verticală, poziție de funcționare: spate sau laterală
Descrierea instalării:
- Dulap - lățime 650 mm
- Dulap - lățime 650 + 150 mm
Caracteristici fizice
Secțiune transversală: 60 x 10 mm
Lungime: 1675 mm
Lățime: 60 mm
Adâncime/grosime: 10 mm

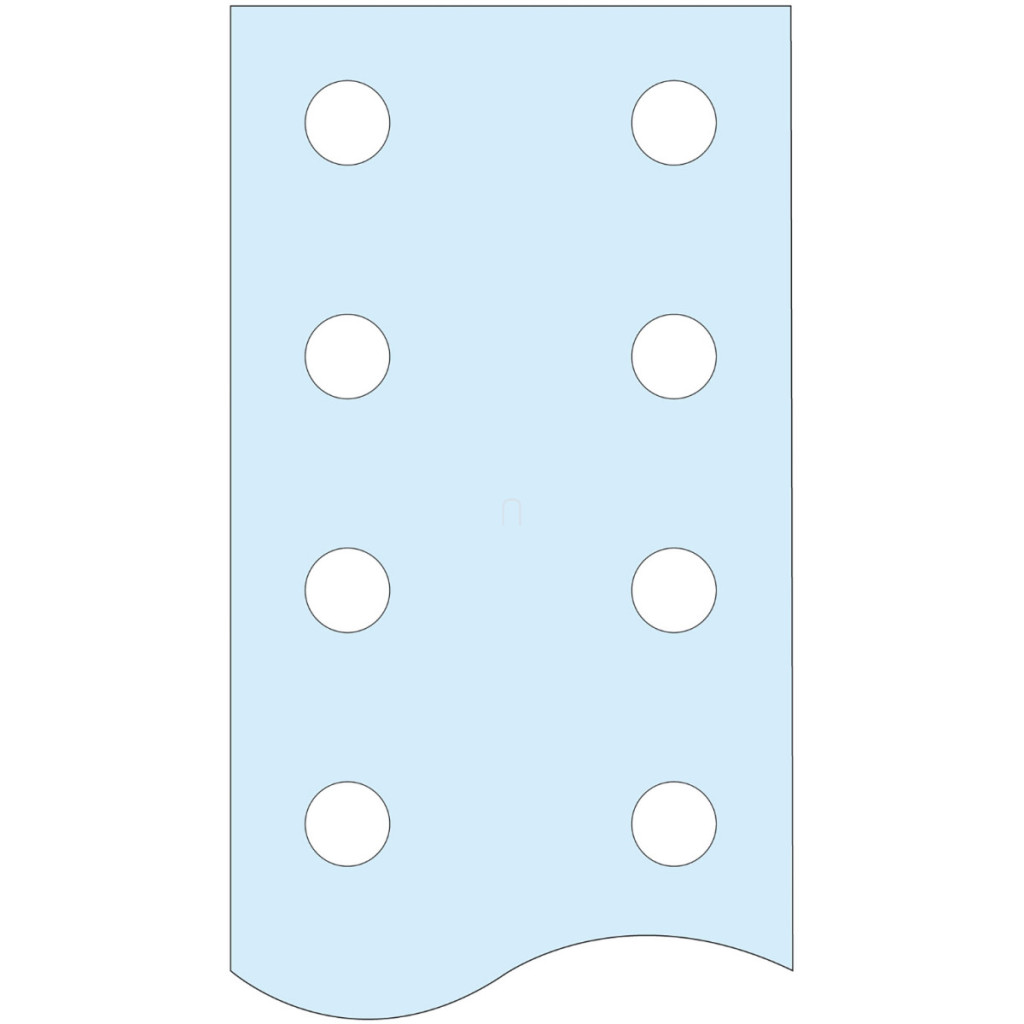

Tip conexiune: Găuri Ø 10 mm
Distanță conexiune: La fiecare 25 mm
Culoare: Natural
Standarde și certificări
Standarde: IEC 61439-1, IEC 61439-2
Certificare produs: ASTA
Număr de articole per set: 1 buc.
