Bară colectoare Schneider Electric Linergy BS LVS04528 este un produs electric profesional conceput special pentru instalarea verticală în dulapurile de distribuție PrismaSeT P. Această bară colectoare plată, cu un curent nominal de funcționare de 1800 A, este alegerea ideală pentru aplicații industriale și comerciale care necesită o capacitate de încărcare ridicată și o conducție fiabilă a curentului. Bara colectoare Linergy BS are o secțiune transversală de 80x10 mm, ceea ce asigură o conducție stabilă a curentului și o disipare eficientă a căldurii. Bara colectoare are o lungime totală de 1675 mm, care se potrivește perfect în dulapuri cu o lățime de 650 mm sau 650+150 mm. Produsul poate fi montat vertical și utilizat atât în poziție posterioară, cât și laterală, oferind opțiuni flexibile de instalare. Șina are orificii cu diametrul de 10 mm, distanțate la 25 mm, care simplifică conectarea și instalarea dispozitivelor. Șina colectoare Schneider Electric LVS04528 are o rezistență remarcabilă la scurtcircuit: 25 kA timp de 1 secundă cu 3 elemente de fixare, 50 kA timp de 1 secundă cu 5 elemente de fixare, 65 kA timp de 1 secundă cu 7 elemente de fixare și 75 kA timp de 1 secundă cu 9 elemente de fixare. Această caracteristică este deosebit de importantă în mediile industriale, unde protecția împotriva scurtcircuitelor este esențială. Curentul admisibil este de 1800 A la 35 °C pentru protecție IP31 sau inferioară și de 1600 A la 35 °C pentru protecție superioară IP31. Bară colectoare Linergy BS are o culoare naturală, asigurând un aspect profesional în interiorul dulapului de distribuție. Produsul este conform cu standardele IEC 61439-1 și IEC 61439-2 și este certificat ASTA, garantând calitatea și fiabilitatea. Bară colectoare LVS04528 este complementul perfect pentru gama de produse Schneider Electric PrismaSeT, asigurând compatibilitatea perfectă a componentelor sistemului și funcționarea fiabilă pe termen lung.
Schneider Electric PrismaSeT - LVS04528 - Șină verticală perforată, 80x10mm date tehnice
Date despre produs
Denumirea produsului: Linergy BS
Familia de produse: Linergy
Tipul produsului: Bară colectoare (busbar)
Număr articol: LVS04528
Compatibilitate: Dulap de distribuție PrismaSeT P

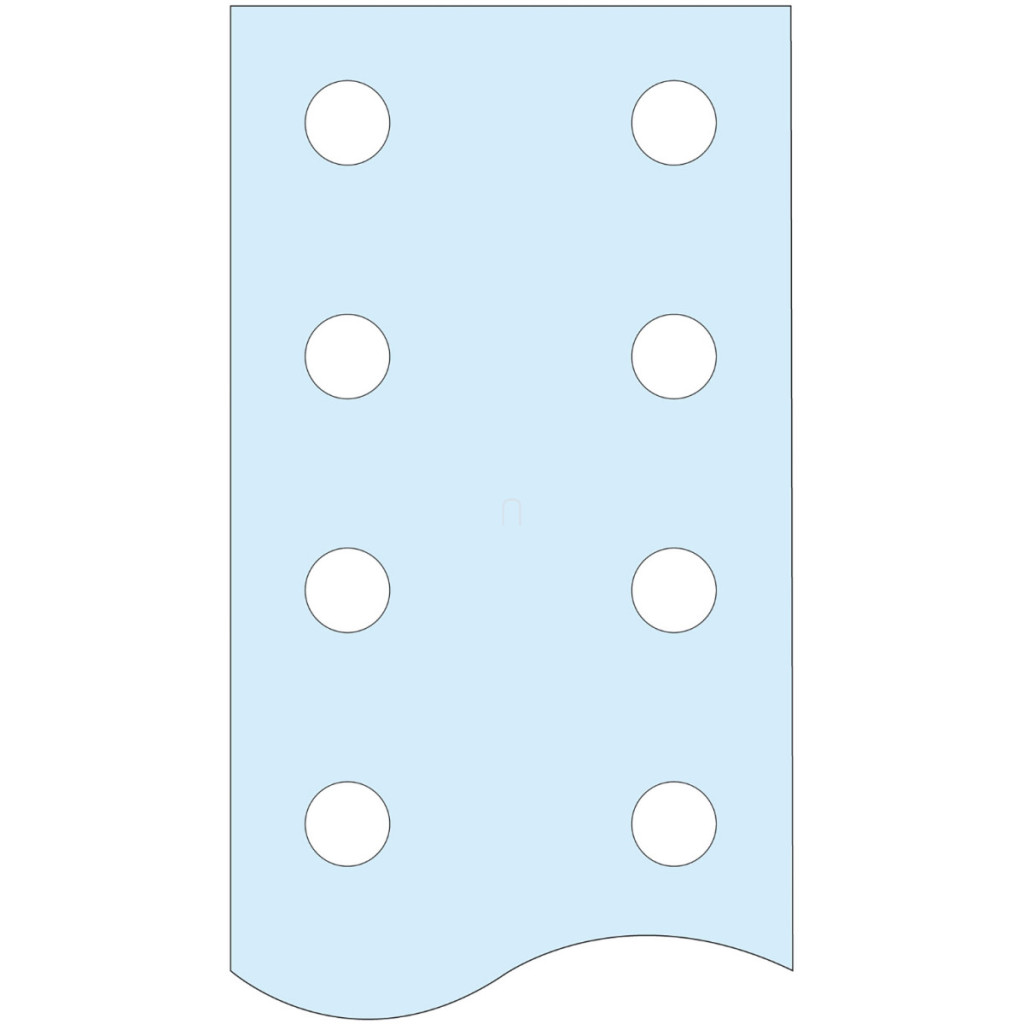

Descriere: Șină plană verticală perforată
Cantitate: 1 bucată
Date tehnice
Curent nominal de funcționare: 1800 A la 35 °C
Curent admisibil: 1800 A la 35 °C (cu protecție IP31 sau inferioară), 1600 A la 35 °C (cu protecție superioară IP31)
Rezistență la scurtcircuit: 25 kA (1 s) cu 3 suporturi, 50 kA (1 s) cu 5 suporturi, 65 kA (1 s) cu 7 suporturi, 75 kA (1 s) cu 9 suporturi
Secțiune transversală: 80 x 10 mm
Lungime: 1675 mm
Lățime: 80 mm
Grosime: 10 mm
Culoare: Natural
Date de instalare
Direcție de montare: Verticală, poziție de funcționare: spate sau laterală
Descriere instalare: Dulap cu lățimea de 650 mm sau dulap cu lățimea de 650 + 150 mm
Tip conexiune: Găuri cu diametrul de 10 mm
Distanță între conexiuni: La fiecare 25 mm
Standarde și certificări
Standarde: IEC 61439-1, IEC 61439-2
Certificări de produs: ASTA
